S3（N3）系列電量變送器 變送器引用標準及通用技術條件
1.引用標準 GB/T13850-1998《交流電量轉換為模擬量或數字量的電測量變送器》 Q/SDNZ.J.05.06-2000《N33系列電量變送器》 Q/SDNZ.J.0511.1-2000《N43系列工業過程控制系統用變送器》 IEC-688《交流電量變送為直流電量的電工測量變送器》
2.產品特點 1）采用*穩定可靠的軟硬件電路設計，的厚模電路，超線性的傳感器和高精度的阻容器件。 2）測量精度高，轉換線性好，溫度特性好，輸出范圍廣，負載能力強，有防雷電的保護功能。 3）常規輸出模擬直流電量為單一直流電壓或直流電流；單個量變送器可具有雙路信號輸出的功率。 4）外殼采用高強度阻燃材料壓制，外型新穎美觀；接線端子具有防護蓋，接線操作更加方便。 5）具有螺釘緊固，卡銷定位及繼電器插頭座三種安裝固定方式，每種方式安全性可靠換性好； 6）外型尺寸：120mm*55mm*80mm;120mm*110mm*80mm
3.用途:是一種將電網中的電流、電壓、頻率、功率、功率因數、電能等電量參數，經隔離變送成線性的直流模擬信號，是遠動裝置、計算機巡檢、自動化控制系統必須的模擬量采集的輸入部件，可廣泛應用于電力系統、工業系統、樓宇系統和其它工煤礦企業等。測量:單相交流，三相交流，三相四線精度:±0.2%RO

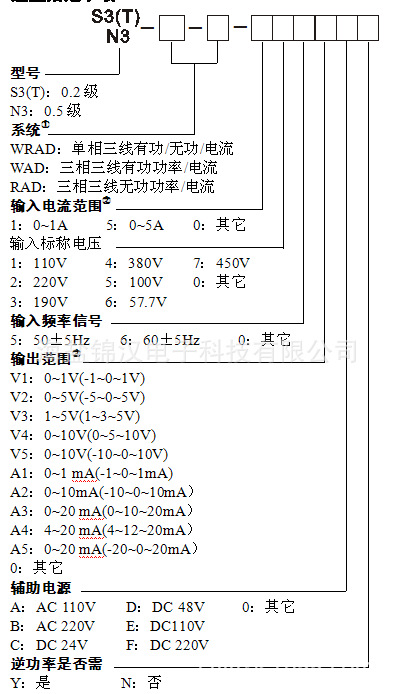

4.常用型號N3-VD-1-55A4B單相電壓變送器 S（3）-VD-3T-25V2E三相電流變送器（真有效值） N3-VD-1S-45V2A4B單相電壓變送器（雙輸出） S3（T）-AD-1-15A2B單相電流變送器 S3（T）-AD-3T-550D三相電流變送器（真有效值） N3-AD-1S-55V2A3B單相電流變送器（雙輸出） N3-AND-3A-5A5A4D負序電流變送器 N3-AND-3-1B5V2B N3-WD-3-555A4BY有功功率變送器 S3（T）-WD-3-155A3BN有功功率變送器 S3（T）-WD-3A-525V5BY有功功率變送器 N3-RD-3-555A4BY無功功率變送器 S3（T）-RD-3T-155V2BY無功功率變送器 S3（T）-RD-3AT-565A4BN無功功率變送器 N3-WRD-3-555A4BY有功無功組合功率變送器 S3（T）-WRD-3T-115A4BN有功無功組合功率變送器 N3-WRAD-3-555A4BY有功無功電流組合變送器 S3（T）-PD-3-555A4B功率因數變送器 S3（T）-PD-3A-165A5B功率因數變送器 S3（T）-FD-451A4NN頻率變送器 N3-FD-006V2NN頻率變送器 N3-FD-456V2A70Y頻率變送器 S4（T）-DT-V8192N直流變送器 S4（T）-DT-0019192Y直流變送器 N4-DT-A6122N直流變送器 S4-DT-V8192N直流變送器 S4-DT-0019192Y直流變送器
