HLG-D端頭節流裝置流量計 金湖海聯儀表有限公司
黃曉慶
:
一、原理簡介
充滿管道的流體，當它流經管道內的節流件時，流束將在節流件處形成局部收縮，
因而流速增加，靜壓力降低，于是在節流件前后便產生差壓，這樣可依據壓差來衡量流量的大小。這種測量方法是以流動連續性方程（質量守恒定律）和伯努利方程（能量守恒定律）為基礎的。壓差的大小不僅與流量還與其他許多因素有關，例如當節流裝置形式或管道內流體的物理性質（密度、粘度）不同時，在同樣大小的流量下產生的壓差也是不同的。
在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：
式中：
Qm：瞬時流量（t/h）； C ：流出系數； d ：孔板的開孔直徑（m）D ：管道內徑（m）
ε：流束可膨脹性系數； △P ：差壓值（Pa）； ρ：介質密度（kg/m3）ρ標：氣體密度（kg/m3）
二、分類及特性
節流裝置常見的取壓方式有四種：
分別為：1.角接取壓（角接鉆孔取壓和角接環式取壓）； 2.法蘭取壓；
3.徑距取壓（也稱做D-D/2取壓)； 4均壓環取壓。
HLG-D端頭節流裝置
端頭節流裝置（端頭孔板或端頭噴嘴）用于管道入口或出口的流量測量。端頭節流裝置的結構形式與標準節流裝置*相同。取壓方式采用角接取壓。

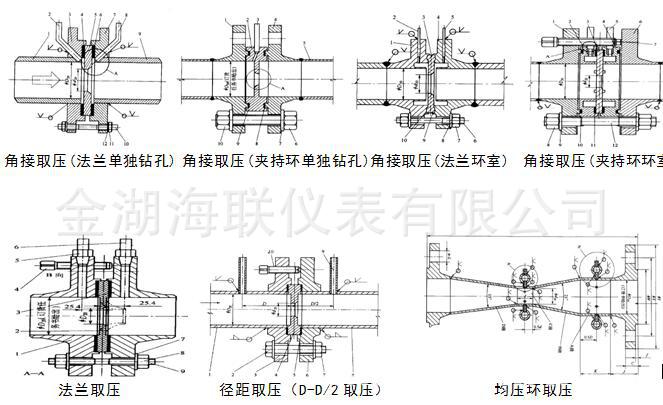

三、常用取壓裝置類型

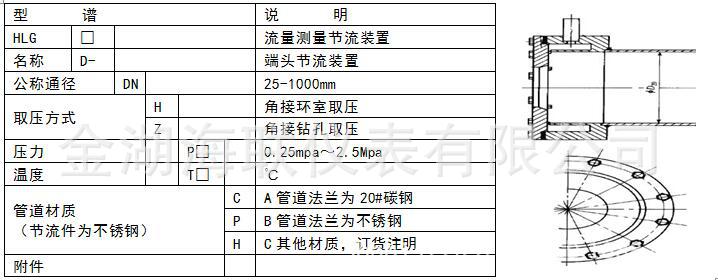

四、流量測量節流裝置選型
HLG-D端頭節流裝置
1特點：端頭節流裝置（端頭孔板或端頭噴嘴）用于管道入口或出口的流量測量
2.適用管徑：25-1000 mm
五、常用附件

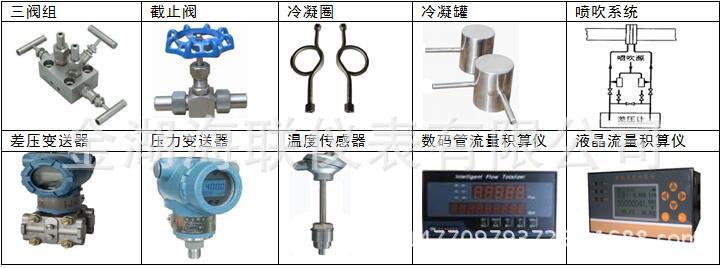

1、附件外形

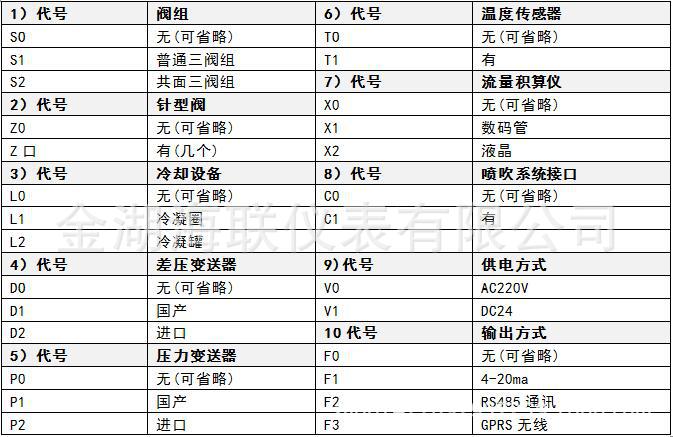

2、附件選型型譜
