一、產品概述：

  開關狀態綜合指示儀（經濟型）DC6803J是根據當前電力開關柜技術發展而設計開發的一種新型的多功能、智能化模擬動態指示裝置，它替代傳統單一功能部件，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。開關狀態綜合指示儀（經濟型）具有顯示直觀、操作簡便、信息豐富、人機界面好等優點。這些指示功能可分可合，用戶可根據需要選擇，用戶選用時只需提供一次方案圖即可。

  DC6803J具有集成一次回路模擬圖、開關狀態、斷路器位置、接地閘刀位置、彈簧儲能狀態、高壓帶電指示、高壓帶電閉鎖、RS485通訊等功能。

二、主要技術指標

1、通用技術條件

 使用環境：溫度-10℃～50℃ 濕度≤95%RH ★ 絕緣強度：外殼與端子間 ≥AC 2kV
 存貯環境：溫度-40℃～80℃ 濕度≤95%RH ★ 絕緣電阻：外殼與端子間 ≥100MΩ

2、模擬指示部分 (工作電源： AC/DC 85～265V)
1） 斷路器狀態指示：斷路器分、合閘，無源觸點輸入
   斷路器合閘時，合閘觸點（常開觸點）閉合，紅色垂直模擬條發光指示
   斷路器分閘時，分閘觸點（常閉觸點）閉合，綠色模擬條發光指示
2） 斷路器位置指示：無源觸點輸入
   工作位置觸點閉合時，紅色垂直模擬條發光，指示斷路器處于工作位置
   試驗位置觸點閉合時，綠色水平模擬條發光，指示斷路器處于試驗位置
   工作、試驗位置觸點斷開時：紅色、綠色發光條均不亮

3） 接地閘刀位置指示：無源觸點輸入閉合，紅色垂直模擬條亮，表示接地合閘
   無源觸點輸入斷開，綠色模擬條亮，表示接地斷開
4） 彈簧儲能指示：無源觸點輸入閉合，紅色彈簧符號亮，表示已儲能
   無源觸點輸入斷開，綠色彈簧符號亮，表示未儲能
   注：① 以上接點信號均來自于斷路器的輔助接點，接地閘刀可用行程開關觸點；
     ② 失電狀態所有的發光指示均不亮。

三、外形安裝尺寸及安裝方式

1、安裝方式：屏裝

開孔尺寸：119x179mm

2、安裝尺寸：見下圖

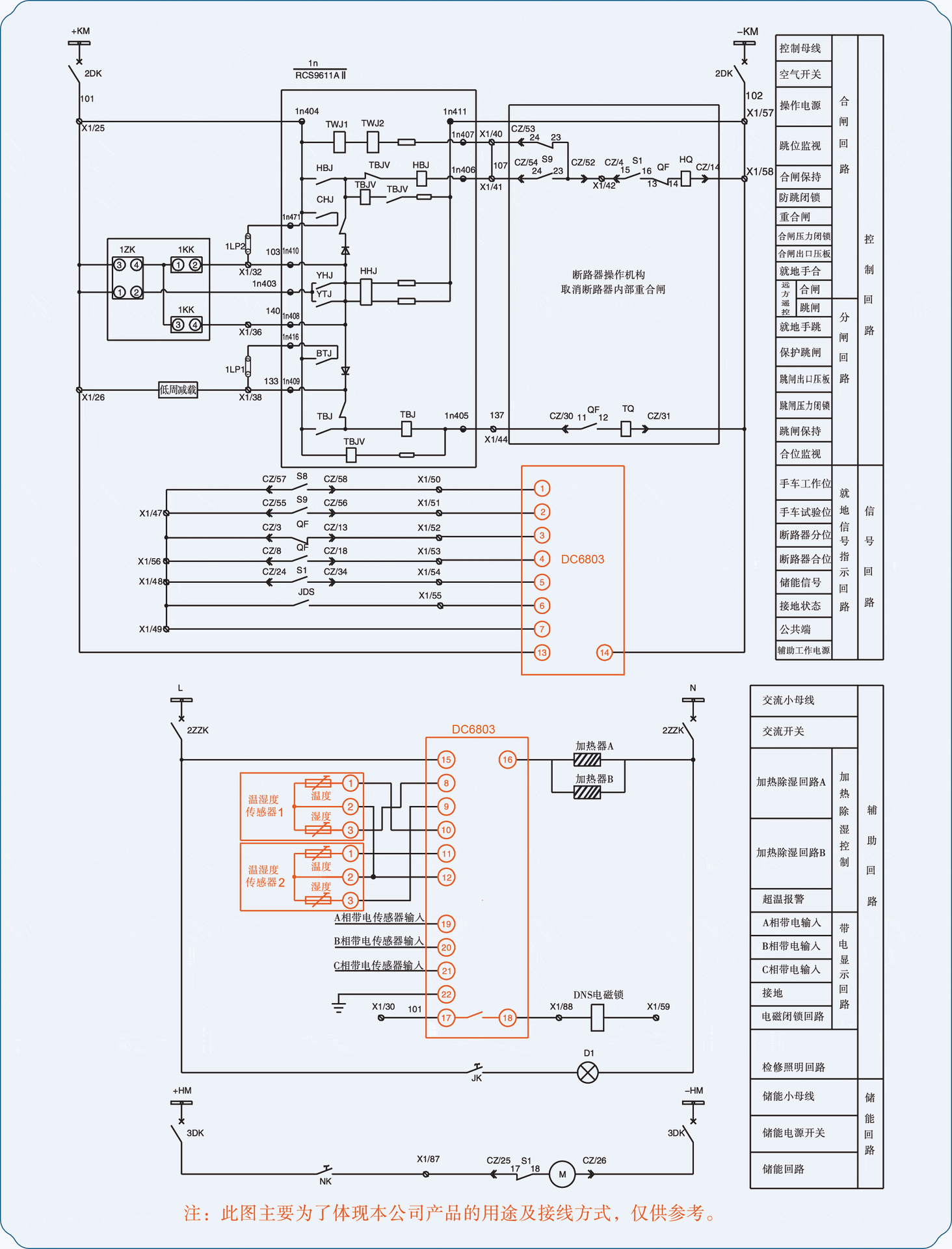

3、典型接線方式：見下圖

注：以上接線端子圖僅供參考，具體接線以出廠時的接線端子圖為準。

四、訂貨說明
    用戶需將特定的方案圖傳真至本公司，本公司二次設計后會將圖形回傳，要求用戶確認，以免出錯。
    訂貨時，用戶需注明選用以下哪幾種功能或選用全部功能：

    1）開關狀態動態指示
    2）彈簧儲能指示
