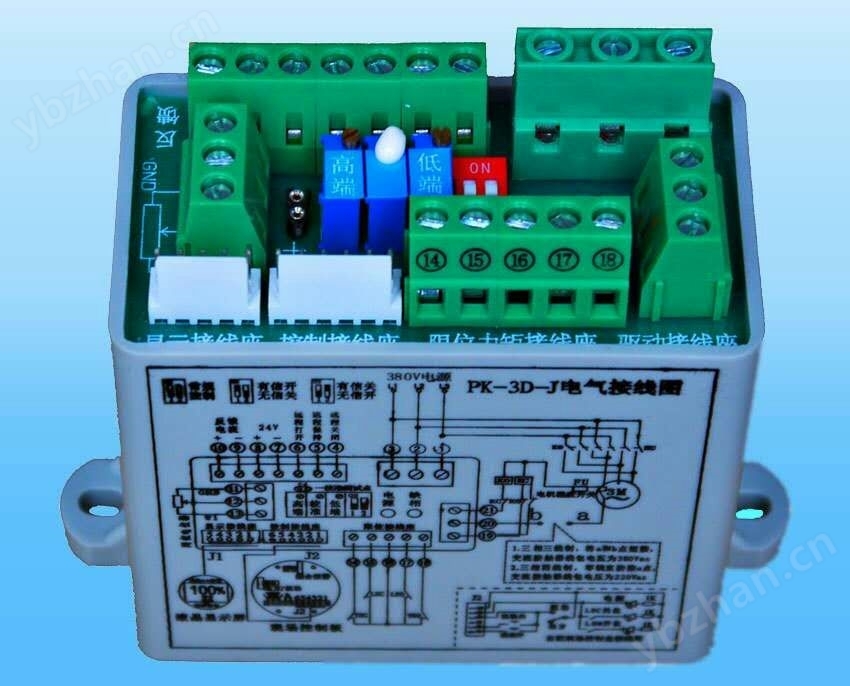

江蘇亮峰PT-3D-J執行器三相調節型模塊

PT-3D-J型三相調節型模塊，是在我公司推出的PT-3C-J型模塊的基礎上研發的新一代三相整體調節型電動執行器控制模塊。其接收來自DCS等系統或PLC等控制器的DC4～20mA標準電流信號，控制電動執行器完成對閥門開啟程度的比例調節。該產品集相序自動調整、比例調節、隔離放大、閥位變送、功率驅動等諸多功能于一體，具有缺相保護、過力矩保護、電子互鎖保護、禁動延時保護、丟信保護、溫度保護等完善的保護功能。還可加配現場按鈕板，實施現場操作并提供多種報警輸出；加配閥位液晶顯示屏，精確直觀地顯示閥位開度；加配紅外遙控器，實現較高防護等級的現場操作。該產品具有抗*力強、性能可靠、抗震、防潮、體積小、接線簡單，調試方便等優點。現已廣泛應用于DKJ、DKZ、DZW、LQA、QB、QT、SD、SM、SMC、SR、2SA、802、903、3410、3610等系列產品上。
一、主要技術特點概述：序識別及保護器是電動裝置整體型上面使用的模塊
1、可以實現遠程控制制，實現4-24V直流電源控制
2、可以實現二線控制；
3、有信號開，開信號關；有信號關，無信號
4、實現PLC對電動裝置的控制。
二、其特點詳解如下：
1·輸入電壓范圍：AC340V～420V。
2·三相三線制、三相四線制均適用。
3·可自動校正三相電源的相序而正確執行對閥門的開、關操控，用戶可隨意接入電動執行器的三相電源。
4·輸入/輸出信號均經過光電隔離（可承受2000V浪涌電壓）。
5·位置反饋4～20mA信號負載電阻：50Ω～700Ω,
精度：0.5%；三電位器調節技術大大簡化調節過程。
6·正作用/反作用選擇通過模塊上的撥碼開關完成。
7·可檢測三相電源的缺相。當電源缺相時，LED燈點亮報警，自動禁止執行器的一切電動操作，直到電源三相供電正常為止。
8·若輸入信號丟失，執行器將根據用戶事先在模塊上的撥碼使閥門保持原位不動，或動作到閥門全開的位置，或動作到閥門全關的位置。
9·工作溫度范圍：-20℃～+65℃。
