AL-LWGY型渦輪流量計是一種精密流量測量儀表，與相應的流量積算儀表配套可用于測量液體的流量和總量。廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。配備有衛生接頭的渦輪流量計可以應用于制藥行業。
藥液流量計廠家，價格
一：藥液流量計特點
無可動部件,運轉牢靠,性能較好,運用壽命長.
丈量被測流體,不直接接觸傳感器性能穩定.
壓力損失較少,故比差壓流量計具有節能特性.
構造簡單而結實,裝置便當,維修費用極少。
二：參數
常丈量介質：蒸汽（飽和蒸汽和過熱蒸汽）、空氣、普通氣體和液體。
工作范圍：雷諾數為 8000~7000000
精度：液體 +1.0級 -1.0級
氣體 +1.0級 -1.0級
蒸汽 +1.0級 -1.0級
重復性：+0.3% -.03%
輸出信號：二線制4~20mA標準電流信號
三線制脈沖信號（低電平：0~1V; 高電平：大于4V； 占空比：約50%）
工作電源：3.6V電池、+12VDC、24VDC
介質溫度：普通型 -40~250度
-40~400度（需訂做）
工作壓力：0~2.5Mpa。（應用戶懇求，可提供其他壓力定做）
傳感器材質：碳鋼；不銹鋼（304）
管道口徑：25~300（中間恣意值）
電路放大器環境條件：溫度；-40~+50度；濕度：小于等于85%RH
三：AL 測量等級
儀表通徑 | 規范范圍 | 擴展范圍 | 裝置方式 | 常規耐壓 | 特制耐壓等級 |
DN 4 | 0.04～0.25 | 0.04～0.4 | 螺紋（法蘭） | 6.3 | 12、16、25 |
DN 6 | 0.1～0.6 | 0.06～0.6 | 螺紋（法蘭） | 6.3 | 12、16、25 |
DN 10 | 0.2～1.2 | 0.15～1.5 | 螺紋（法蘭） | 6.3 | 12、16、25 |
DN 15 | 0.6～6 | 0.4～8 | 螺紋（法蘭） | 6.3、2.5（法蘭） | 4.0、6.3、12、16、25 |
DN 20 | 0.8～8 | 0.45～9 | 螺紋（法蘭） | 6.3、2.5（法蘭） | 4.0、6.3、12、16、25 |
DN 25 | 1～10 | 0.5～10 | 螺紋（法蘭） | 6.3、2.5（法蘭） | 4.0、6.3、12、16、25 |
DN 32 | 1.5～15 | 0.8～15 | 法蘭（螺紋） | 6.3、2.5（法蘭） | 4.0、6.3、12、16、25 |
DN 40 | 2～20 | 1～20 | 法蘭（螺紋） | 6.3、2.5（法蘭） | 4.0、6.3、12、16、25 |
DN 50 | 4～40 | 2～40 | 法蘭（螺紋） | 2.5 | 4.0、6.3、12、16、25 |
DN 65 | 7～70 | 4～70 | 法蘭 | 2.5 | 4.0、6.3、12、16、25 |
DN 80 | 10～100 | 5～100 | 法蘭 | 2.5 | 4.0、6.3、12、16、25 |
DN 100 | 20～200 | 10～200 | 法蘭 | 1.6 | 4.0、6.3、12、16、25 |
DN 125 | 25～250 | 13～250 | 法蘭 | 1.6 | 2.5、4.0、6.3、12、16 |
DN 150 | 30～300 | 15～300 | 法蘭 | 1.6 | 2.5、4.0、6.3、12、16 |
DN 200 | 80～800 | 40～800 | 法蘭 | 1.6 | 2.5、4.0、6.3、12、16
|
四：儀表結構和安裝方式
1、 儀表裝置采用法蘭銜接、螺紋銜接及夾裝式。
2、 裝置時液體活動方向應與傳感器外殼上指示流向的箭頭方向分歧，且上游直管段應≥20dn，下游直管段應≥5dn。
3、傳感器應遠離外界磁場，如不能防止，應采取必要的措施。
4、為了檢修時不至影響液體的正常保送，應在傳感器兩端的直管段外裝置旁通管道。
5、傳感器露天裝置時，請做好放大器插頭的防水處置。
6、傳感器與顯現儀表的接線，應依據放大器的電源來選擇接線方式，詳見有關“運用闡明書"。
7、液體流量計傳感器可程度、垂直裝置，垂時流體方向必需向上。液體應充溢管道，不得有氣泡。裝置時，液體活動方向應與傳感器外殼上指示流向的箭頭方向分歧。傳感器上游端至少應有20倍公稱通徑長度的直管段，下游端應不少于5倍公稱通徑的直管段，其內壁應潤滑清潔，無凹痕、積垢和起皮等缺陷。
8、若流體不穩定有脈動流，為保證轉子流量計的良好丈量可裝置緩沖器，以消弭脈動流。轉子流量計在運用時，應先遲緩旋開流量計上游管道上的控制閥門，然后用調理閥調理流量，以免忽然開啟形成浮子急速上升擊損錐管。

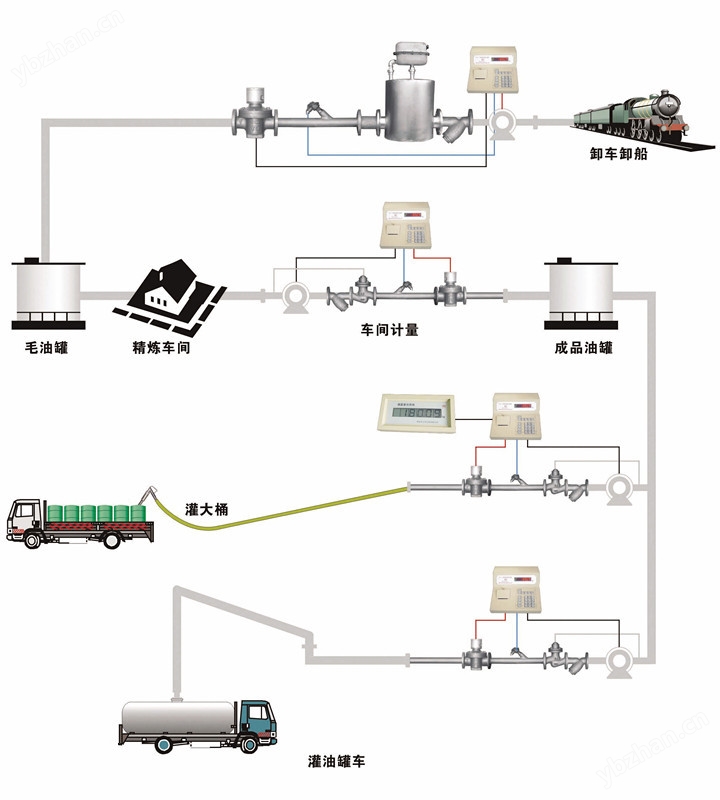

AL 裝置表示圖1
裝置表示圖2
