電力變壓器油色譜儀油中溶解氣及水分分析
電力變壓器油色譜儀油中溶解氣及水分分析?
氣相色譜儀機型外觀大氣、結構合理的設計，同時加載了我公司自主研發的彩屏顯示技術、氣體電子流量控制技術。使其自動化水平和整體性能得到了大幅度提高。特別是氣體電子流量控制技術的研發成功并應用，縮短了國產機型與進口機型的差距，加之本儀器*的網絡遠程傳輸及控制功能，使儀器在無人值守、分散監測、集中控制成為現實。
絕緣油中溶解氣體組分含量的氣相色譜測定法
一． 概述：用氣相色譜法測定絕緣油中溶解氣體的組分含量，是發供電企業判斷運行中的充油電力設備是否存在潛伏性的過熱、放電等故障，以保障電網安全有效運行的有效手段。也是充油電氣設備制造廠家對其設備進行出廠檢驗的必要手段。
變壓器油色譜分析系統采用一次進樣、一次性檢測出7個組分，配TCD檢測器和一個FID檢測器，其中H2和O2通過TCD檢測；烴類氣體（CO、CH4、CO、C2H4、C2H2、C2H6）通過FID檢測，根據記錄下的各組分的峰面積及保留時間，用用色譜工作站分析數據，振蕩法計算各組分的百分含量。
二． 檢測指標：
CO、CH4、CO、C2H4、C2H2、C2H6、H2
三． 儀器配制：
1. 氣相色譜儀：配備熱導檢測器TCD、氫火焰檢測器FID
2. 色譜柱：色譜柱
3. 標準品：標準氣體
4. 雙通道色譜工作站：兩個檢測器同時采集，同時停止，圖譜自動合并一個色譜圖。
5. 氣體發生器：提供、氫氣、空氣，配氮氣鋼瓶
四． 實驗條件：
1. 柱溫：65℃ ，
2. 載氣：氮氣；柱前壓為1.2Mpa ；
3. 汽化溫度：150℃、TCD檢測器溫度：80℃、轉化爐溫度：320℃

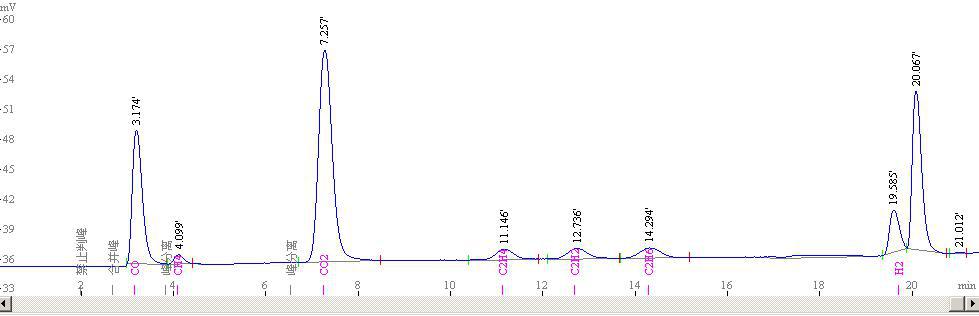

五．圖譜
六． 參考依據：
GB/T 17623-1998《絕緣油中溶解氣體組分含量的氣相色譜測定法》
GB/T 7252-2001《變壓器油中溶解氣體分析和判斷導則》
DL/T 722-2000《變壓器油中溶解氣體分析和判斷導則》
七．儀器配置：
序號 | 產品名稱 | 型號/規格 | 數量 |
1 | 氣相色譜儀（FID、TCD雙填充柱進樣系統、程序升溫、后開門 ） |
GC9280 | 1臺 |
2 | 轉化爐 | ||
3 | 空氣發生器 | PRK-2L | 1臺 |
4 | 氫氣發生器 | PRH-300 | 1臺 |
5 | 高純氮氣 | 純度99.999% | 1瓶 |
6 | 色譜工作站 | 計算方法*符合GB/T7252-2001及DL/T722-2000，在報告中自動給出三比值編碼以及故障性質，可對同一采樣點作出脫出氣體中各組分含量隨時間變化歷史曲線 | 1套 |
7 | 色譜柱 |
| 2根 |
8 | 全自動振蕩器 |
| 1臺 |
9 | 標氣 |
| 1瓶 |
10 | 電腦和打印機 |
