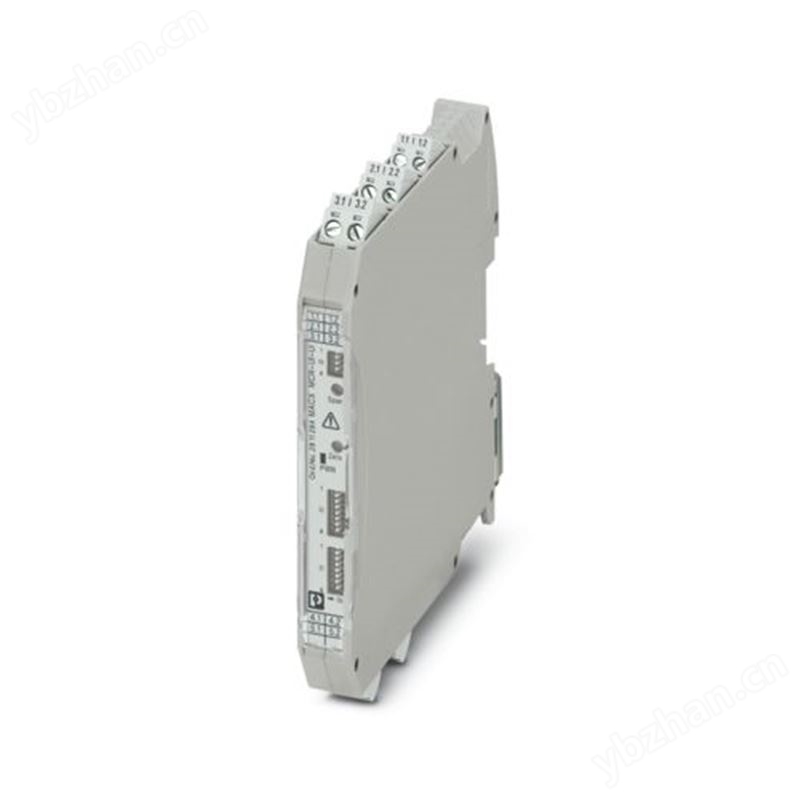

菲尼克斯隔離放大器 2811284    MACX MCR-UI-UI

產品類型 隔離放大器

產品系列 MACX Analog

通道數目 1

型號 隔離放大器，帶SIL功能安全

組態 DIP開關

電氣特性

量程調整 ± 4 %

調零 ± 4 %

輸入和輸出之間的電流隔離 是

截止頻率（3dB） 10 kHz (可切換為30Hz)

保護電路 瞬態保護

階躍響應（10-90%） 35 µs (10 kHz)

11 ms (30 Hz)

最大溫度系數 0.0075 %/K

最大傳輸 ≤ 0.1 % (比較最終值)

電氣隔離

測試電壓 2.5 kV AC (50 Hz, 60 s)

過電壓類別 II

污染等級 2

電氣隔離 輸入/輸出/電源 IEC/EN 61010-1

標準/規程 IEC/EN 61010-1

額定絕緣電壓 300 Vrms

絕緣 安全隔離

電氣隔離 輸入/輸出/電源 IEC/EN 60079-7

標準/規程 IEC/EN 60079-7

額定絕緣電壓 250 V AC/DC

電源

額定電源電壓范圍 12 V DC ... 24 V DC -20 % ... +25 %

電源電壓范圍 9.6 V DC ... 30 V DC

功耗 500 mW (24 V DC / 20 mA)

功耗 ≤ 700 mW

輸入數據

                                                                                    輸出數據

信號: 電流/電壓

輸出數目 1

可配置／可編程 是，可切換

電壓輸出信號 0 V ... 10 V (可用DIP開關進行組態)

0 V ... 5 V

2 V ... 10 V

1 V ... 5 V

-10 V ... 10 V

-5 V ... 5 V

0 V ... 2.5 V

0.5 V ... 2.5 V

-2.5 V ... 2.5 V

輸出信號電壓（反向） 0 V ... 2.5 V

0 V ... 5 V

0 V ... 10 V

電流輸出信號 0 mA ... 5 mA

0 mA ... 10 mA

0 mA ... 20 mA (可用DIP開關進行組態)

1 mA ... 5 mA

2 mA ... 10 mA

4 mA ... 20 mA

-5 mA ... 5 mA

-10 mA ... 10 mA

-20 mA ... 20 mA

電流輸出信號（反向） 0 mA ... 5 mA

0 mA ... 10 mA

0 mA ... 20 mA

負載/輸出負載電壓輸出 ≥ 1 kΩ (10 V)

負載/輸出負載電流輸出 ≤ 600 Ω (20 mA；有源)

無源： ≤（UB-2V）/Ioutmax

波動 < 10 mVrms

連接數據

連接方式 螺釘連接

剝線長度 7 mm

螺紋 M3

剛性導線橫截面 0.2 mm2 ... 2.5 mm2

柔性導線橫截面 0.2 mm2 ... 2.5 mm2

可連接導向橫截面 AWG 24 ... 14

緊固扭矩 0.5 Nm ... 0.6 Nm

測試插座

最大直徑 2 mm

Ex數據

   尺寸

          材料規格

    環境和真實條件

環境條件

保護等級 IP20 (未經過UL認證)

環境溫度（運行） -20 °C ... 70 °C

環境溫度（存放/運輸） -40 °C ... 85 °C

海拔高度范圍 (≤ 2000 m)

海拔 ≤ 2000 m (技術數據適用于平均海拔≤2000 m的情況。對于平均海拔>2000 m的情況，請見數據表。)

環境溫度（運行） -20 °C ... 70 °C

海拔高度范圍 (≤ 3000 m)

高度范圍 > 2000 m ... 3000 m

環境溫度（運行） -20 °C ... 60 °C

額定絕緣電壓 190 V

海拔高度范圍 (≤ 4000 m)

高度范圍 > 3000 m ... 4000 m

環境溫度（運行） -20 °C ... 55 °C

額定絕緣電壓 63 V

海拔高度范圍 (≤ 5000 m)

高度范圍 > 4000 m ... 5000 m

環境溫度（運行） -20 °C ... 45 °C

額定絕緣電壓 63 V

認證

                                                  電磁兼容數據

                              標準和規范

    安裝

    商業數據

訂貨號 2811284

包裝單位 1 pc

最小訂貨量 1 pc

注意 定制（不可退回）

銷售關鍵代碼 DK1111

產品關鍵代碼 DK11
