產品概述：

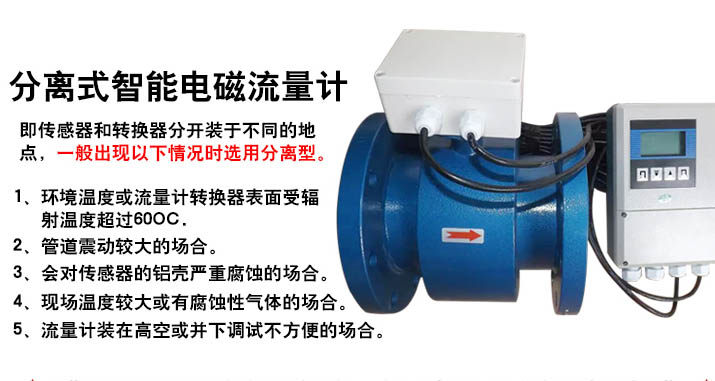

   分體式智能電磁流量計測量原理是基于法拉第電磁感應定律，分體式電磁流量計由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽信號電纜連接。傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。分體式電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。如水、污水、泥漿、紙漿、各種酸、堿、鹽溶液、食品漿液等，廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域測量高溫,高濕,不便觀察和隔爆的場合。
二、分體式智能電磁流量計產品特點
1、適用于導電率大于5цs/cm導電流體的體積流量測量。
2、測量管內無活動及阻流部件、壓力損失小
3、具有不同材質的襯里和電極有良好的防腐性能
4、不受介質、密度、粘度、溫度、壓力和導電率的影響
5、低頻矩形波勵磁、不易受干擾、性能穩定可靠
6、轉換器耗能低、安裝簡單方便、用戶不需調試
三、分體式智能電磁流量計技術參數：
管道公稱尺寸：DN10~DN2600
流體性質：1、導電的液體 2、滿管
流體電導率：＞5цs/cm
流體流速：0.5~8m/s
精度等級：±0.5％、±1％

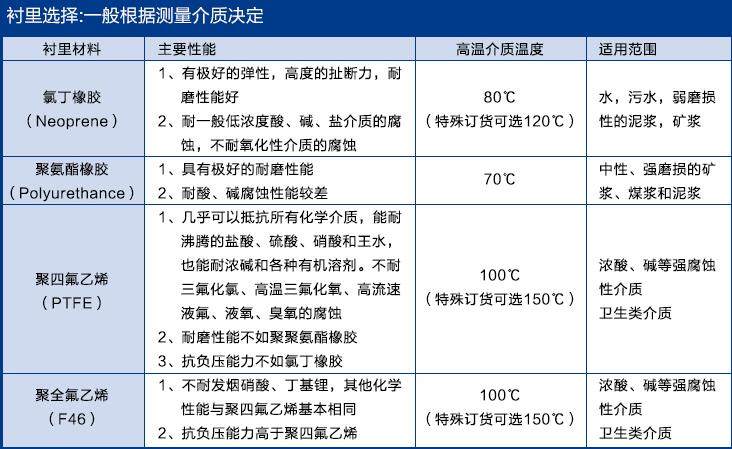

襯里材質：聚氨脂、氯丁橡膠、聚四氟乙烯等

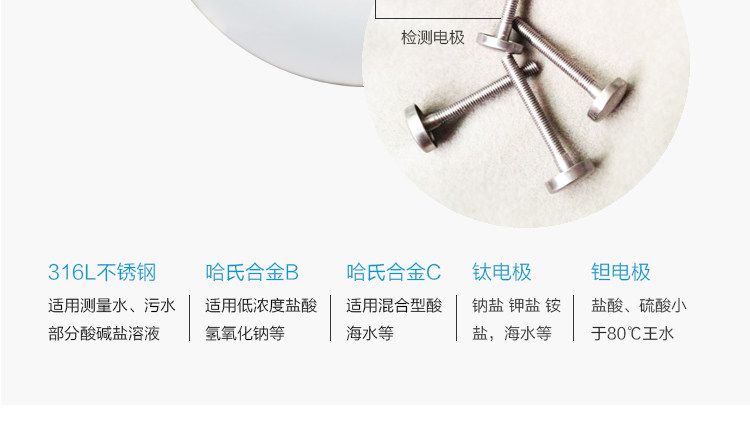

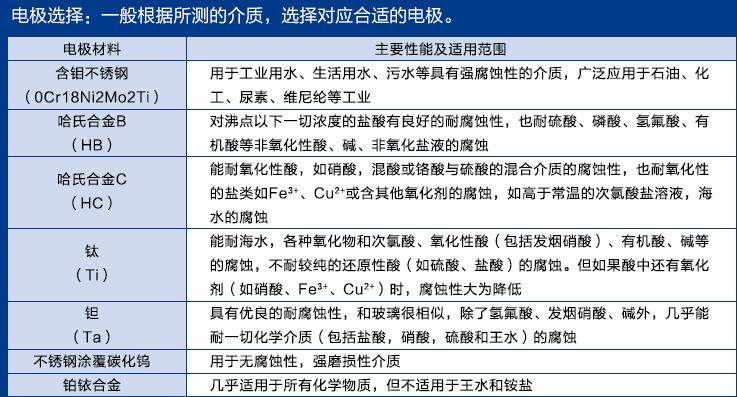

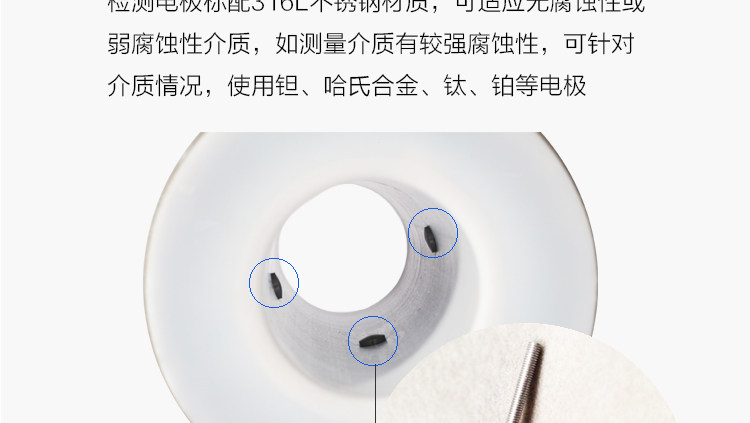

電極材質：不銹鋼316L、哈氏合金、鈦、鉭、鉑銥合金等
連接方式：法蘭連接、衛生型卡盤連接、法蘭夾裝等
介質溫度：0℃～70℃、0℃～120℃、0℃～180℃
公稱壓力：0.6Mpa～25Mpa
防護等級：IP65、IP68
防爆等級：ExdiiBT4~6;ExdiiCT4~6
工作電壓：220VAC、24VDC、鋰電池
輸出信號：4~20mA、脈沖、RS485、RS232
四、產品選型


 選擇分體式電磁流量計需要提供的現場技術參數及條件：
1、管道的尺寸及材質
2、測量的介質名稱及物理特性
3、正常工作溫度、zui高工作溫度
4、正常工作壓力、zui高工作壓力
5、流體的正常流速、zui高zui低流速
6、儀表供電方式及信號輸出要求
7、現場工況環境是否需要隔爆
8、傳感器的防護等級要求

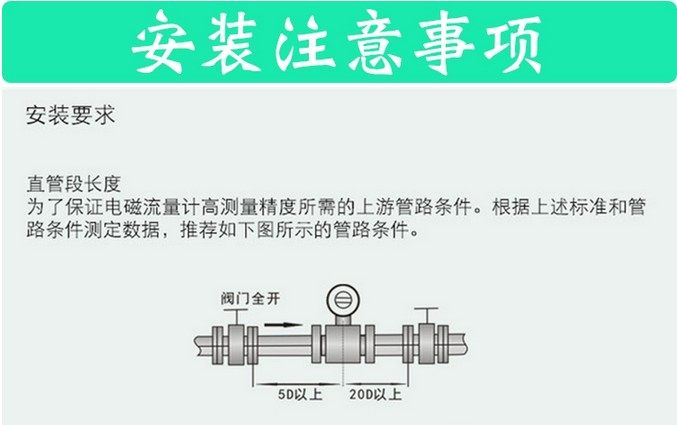

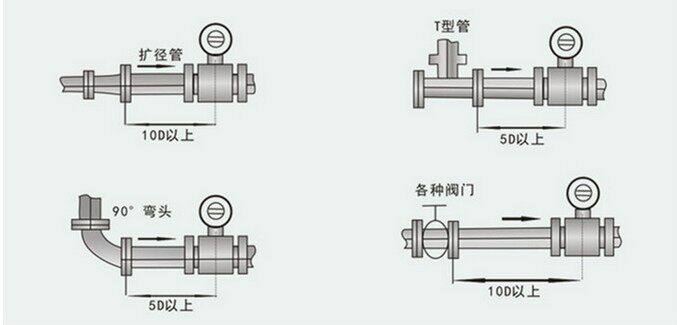

9、現場是否有可以滿足電磁流量計安裝的前后直管段
10、分體式引線的長度

結構組成/Structural components-----------------------------------------------------◆◆

產品特點/Product features-----------------------------------------------------------◆◆

1.儀表結構簡單、可靠，無可動部件，工作壽命長。 2.無截流阻流部件，不存在壓力損失和流體堵塞現象。 3.無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節程控系統。 4.測量精度不受被測介質的種類及其溫度、粘度、壓力等物理量參數的影響。 5.傳感器與表頭連接處單獨設計的密封件，可防止外界濕氣從連接處進入表頭和傳感器。 6.勵磁線及電極線均采用優質的單芯屏蔽線，可降低干擾，提高信號的潔凈度，從而提高測量精度。 7.傳感器表面油漆采用金屬氟碳漆，金屬氟碳漆中氟碳樹脂分子連上的氟碳鍵能夠抵抗紫外線的降解作用，表現出極其優異的耐久性、耐紫外線及耐侯性，使金屬氟碳漆涂層**如新，減少維修的要求。 8.具有雙向流量測量，雙向總量累計功能，內部具有三個積算器可分別顯示正向累積值，反向累積值及差值積算量。 9.頻率可編程低頻三值波勵磁，提高了流量測量的穩定性，功率損耗低。 10.采用新型32位ARM+CPLD集成度高，運算速度快，計算精度高。 11.全數字量處理，抗*力強，測量可靠。 12.超低EMI開關電源，適用電源電壓變化范圍大，效率高，溫升小，EMC性能好。 13.中英文菜單操作，使用方便，操作簡單，易學易懂。 14.高清晰度寬溫型OLED顯示。 15.使用智能化判斷，不采用測量修正設置，空管報警與電極檢測應用更加便捷。 16.*的“粗大誤差處理”技術，能夠切除漿液等流體測量尖狀干擾，減小輸出跳動，保18.持高精度測量并使輸出更加穩定。 17.具有自檢與自診斷功能。 18.新的鍵盤處理方式，避免鍵盤操作影響測量。可以進、退位操作菜單，使參數設置更加便捷。 19.用AD421電流芯片使得4-20mA電流輸出更加穩定。

技術參數/Technical parameters-------------------------------------------------------◆◆

名稱 電磁流量計 公稱通徑 DN10-DN1800 介質電導率 ≥5uS／cm 精確度 0.5 級、1.0 級 ( 隨口徑區分 ) 流速范圍 0.5-10m/s *1-5m/s 環境溫度 傳感器：(-40～+80)℃,轉換器：(-l5～+50)℃ 介質溫度 ≤100℃ 襯里材料 聚四氟乙烯、聚氯丁橡膠、聚氨脂、聚全氟乙丙烯 (F46) PFA 電極材料 316L、哈氏合金 C、哈氏合金 B、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢 壓力等級 DN10-DN400：1.6MPa DN450-DN600:1.0MPa ≥DN700:0.6Mpa特殊規格訂貨時請注明 殼體材質 碳鋼 不銹鋼 安裝形式 一體式；分體式 通訊 RS485（Modbus協議）、HART 輸出信號 全隔離(4-20mA電流、脈沖、上下限報警) 負載電阻 4-20mA是0-750Ω 消耗功率 ≤15W 電源 220V AC 50HZ、24V DC 顯示器顯示 瞬時流量、流速、百分比、空管比、正.反向累積、報警顯示 防護等級 IP65 IP68（需特殊定制） 防爆等級 ExⅡBT6 Gb 電器接口 M20*1.5

口徑 測量范圍 口徑 測量范圍 口徑 測量范圍 (mm) (m 3 /h) (mm) (m 3 /h) (mm) (m 3 /h) DN10 0.14 ～ 1.40 DN125 22.08～ 441.56 DN700 692.37 ～13847.40 DN15 0.32 ～ 6.36 DN150 31.79～ 635.85 DN800 904.32～ 18086.40 DN20 0.57～ 11.30 DN200 56.52 ～ 1130.4 DN900 1144.5～ 22890.60 DN25 0.88～ 17.66 DN250 88.31 ～ 1766.25 DN1000 1413.0～ 28260.00 DN32 1.45～ 28.94 DN300 127.17～ 2543.40 DN1200 2034.7～ 40694.40 DN40 2.26～ 45.22 DN350 173.09～ 3461.85 DN1400 2769.4～ 55389.60 DN50 3.35～ 70.65 DN400 226.08～ 4521.60 DN1600 3617.2～ 72345.60 DN65 5.97～ 119.40 DN450 286.31～ 5722.65 DN1800 4578.1～ 91562.40 DN80 9.04～ 180.86 DN500 353.25～ 7065.00     DN100 14.13 ～ 282.60 DN600 508.68～ 10173.6

產品外形尺寸/Product dimensions-----------------------------------------------------◆◆

一體型 A=155mm B=200mm C=240mm 總高=H+A 分體型 A=85mm B=155mm C=115mm 總高=H+A

公稱通徑DN 壓力等級 法蘭外徑D 螺栓孔中心圓直徑K 螺栓孔 n-L 總長L 高度H 參考重量kg 10 PN40 90 60 4-φ14 200 190 10 15 PN40 95 65 4-φ14 200 190 10 20 PN40 105 75 4-φ14 200 190 10 25 PN40 110 85 4-φ14 200 200 10 32 PN40 140 100 4-φ18 200 205 11 40 PN40 150 110 4-φ18 200 215 12 50 PN40 165 125 4-φ18 200 220 15 65 PN16 185 145 4-φ18 200 240 16 80 PN16 200 160 8-φ18 200 255 18 100 PN16 220 180 8-φ18 250 270 20 125 PN16 250 210 8-φ18 250 300 25 150 PN16 285 240 8-φ22 300 330 30 200 PN16 340 295 12-φ24 350 390 45 250 PN16 405 355 12-φ26 450 450 65 300 PN16 460 410 12-φ28 500 500 79 350 PN16 520 470 16-φ30 550 520 95 1 400 PN16 580 525 16-φ32 600 635 40 450 PN10 615 565 20-φ26 600 685 150 500 PN10 670 620 20-φ26 600 750 170 600 PN10 780 725 20-φ30 600 830 200 700 PN6.0 860 810 24-φ26 700 890 335 800 PN6.0 975 920 24-φ30 800 1095 440 900 PN6.0 1075 1020 24-φ30 900 1195 568 1000 PN6.0 1175 1120 28-φ30 1000 1295 758 1200 PN6.0 1405 1340 32-φ33 1200 1395 875 1400 PN6.0 1630 1560 36-φ36 1400 1595 1235 1600 PN6.0 1830 1760 40-φ36 1600 1700 1650 1800 PN6.0 2045 1970 44-φ39 1800 1930 1790

1.上表所有數據僅基于標準型傳感器      防腐型智能電磁流量計 2.其他未列出的壓力等級，尺寸可能會不同 3.對于口徑較小的傳感器，表頭的尺寸可能大于傳感器 注：以上尺寸為參考尺寸，如有特殊選型該值可能會有所不同
