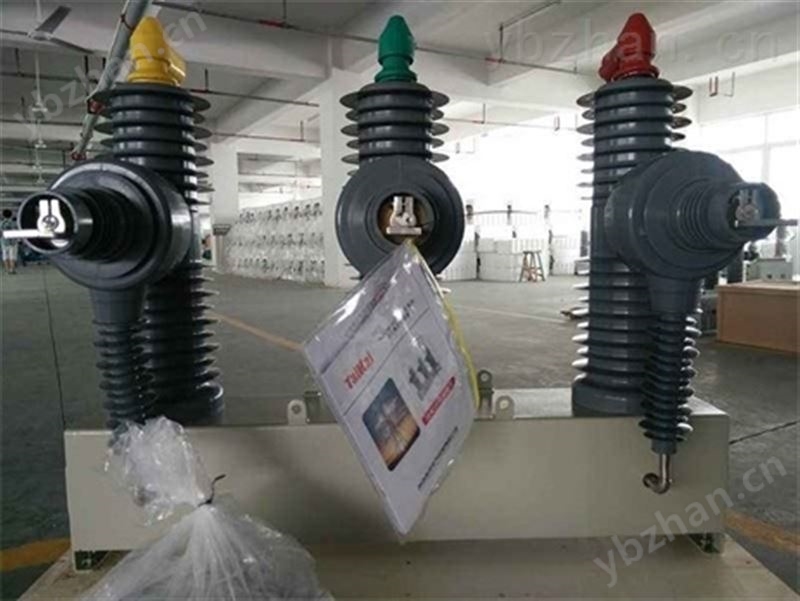

永磁35KV新型費控高壓真空斷路器ZW32-40.5
永磁35KV新型費控高壓真空斷路器ZW32-40.5
產品概述：
為響應國網配網智能化改造，針對35kv高壓斷路器安裝問題為落地式，產品質量重，體積大，操作功大，震動力強烈的弱點，我公司特自主研發生產zw32-40.5全固封型戶外35kv柱上真空斷路器。它既可用于發電廠，變電站，電力設備和電力線路的控制和保護，也可用于頻繁操作的場所，她不但用于新變電所的建設，而且也能在邊遠35kv線路的水泥桿上安裝，智能型的配個電壓互感器和智能控制器可以實現遠方控制，并查看事故原因等現代化配網功能。zw32-40.5配外置電流互感器，配彈簧操作機構，或永磁機構，zw32系列40.5kv型戶外真空斷路器用于交流50hz的三相電力系統，作為分、合負荷電流，過載電流及短路電流之用。
結構及工作原理
ZW32-40.5型戶外高壓真空斷路器主要由集成固封****柱、電流互感器、操動機構及箱體組成。該型號斷路器為小型化設計，外殼采用****碳鋼或不銹鋼箱體。電流互感器可根據用戶需要選擇30-600/5。ZW32-40.5型柱上高壓真空斷路器與配套的智能控制組合。可就地遙控實現開關分合閘操作，也可以通過通信接口由遠方遙控操作。斷路器的其他信息也可以傳輸到控制中心，通信通道可以選擇電纜、光纖、GPRS/CDMA、GSM等。
結構特點：
1、斷路器采用三相支柱式結構，具有開斷性能穩定可靠、無燃燒和爆炸危險、免維修、體積小、重量輕和使壽命長等特點。
2、斷路器采用全封閉結構，密封性能好，有助于提高防潮、防凝露性能，特別適用于嚴寒或潮濕地區使用。
3、三相支柱及電流互感器采用進口戶外環氧樹脂固體絕緣，或采用戶內環氧樹脂外包有機硅橡膠固體絕緣；具有耐高低溫、耐紫外線、耐老化等特點。
4、操動機構采用小型化彈簧操動機構，儲能電機功率小，分合閘能耗低；機構傳動采用真動傳輸方式，零部件數量小，可靠性高。操動機構置于密封的機構箱內解決了操動機構銹蝕的問題，提高了機構的可靠性。
5、斷路器的分、合閘操作可采用手動或電動操作及遠方遙控操作。可與智能控制器配套實現配電自動化，也可以與重合控制器配合組成自動重合器、分段器。
6、斷路器可以裝設二相或三相電流互感器，供過電流或短路保護用，也可以給智能控制器提供電流采集信號；根據用戶要求可加裝計量用電流互感器。
7、斷路器可外帶三相聯動的隔離開關，在隔離開關分閘狀態下有明顯可見斷口，并具備與斷路器本體之間的防誤聯鎖裝置，只有在隔離刀*合閘或*分閘時才可操作斷路器。可連裝避雷器支柱絕緣子，維護方便。
序號 項 目 單 位 參 數
1 輸入工作電壓 V AC220
2 輸入工作電壓頻率 HZ 50
3 輸入工作電壓允許波動范圍 % ±20
4 整機功耗 W ＜10
5 采樣相電流一次輸入值 A 0~3600 可調
6 采樣零序電流一次輸入值 0~20
7 電量輸入值采樣誤差 % ±5
8 過流保護一次電流整定范圍（二次） A 0~1500 可調
9 速斷保護一次電流整定范圍（二次） 0~3600 可調
10 過流保護動作延時時間值 ms 0~5000 可調
11 零序保護一次電流整定范圍 A 0~20 可調
12 零序保護動作延時時間值 S 0~1200 可調
13 重合閘次數 次 0~1 14 *次重合時間 S 0~9.9
15 簡單遙控器距離 米 100
吊運，安裝和調試：
產品在起吊斷路器時，必須勾住斷路器上的四個起吊吊環，水平緩慢吊起，并保證鋼絲繩不要碰到絕緣拉桿及瓷瓶，以免損壞產品。
1.斷路器處于分閘狀態，以整體形式運輸；
2.運輸和裝卸運輸過程中，不得翻轉，傾斜，并要采取防震措施；
3．1安裝前檢查
為確保開關安全可靠運行，安裝前應進行下列檢查方可進行安裝。
a.包裝拆除后，先檢查考官的外觀，如瓷瓶是否有裂紋，機構箱表面是否完好。銘牌數據與訂貨要求是否相符。
b.檢查所帶附件是否齊全，去合格證，產品說明書等。
