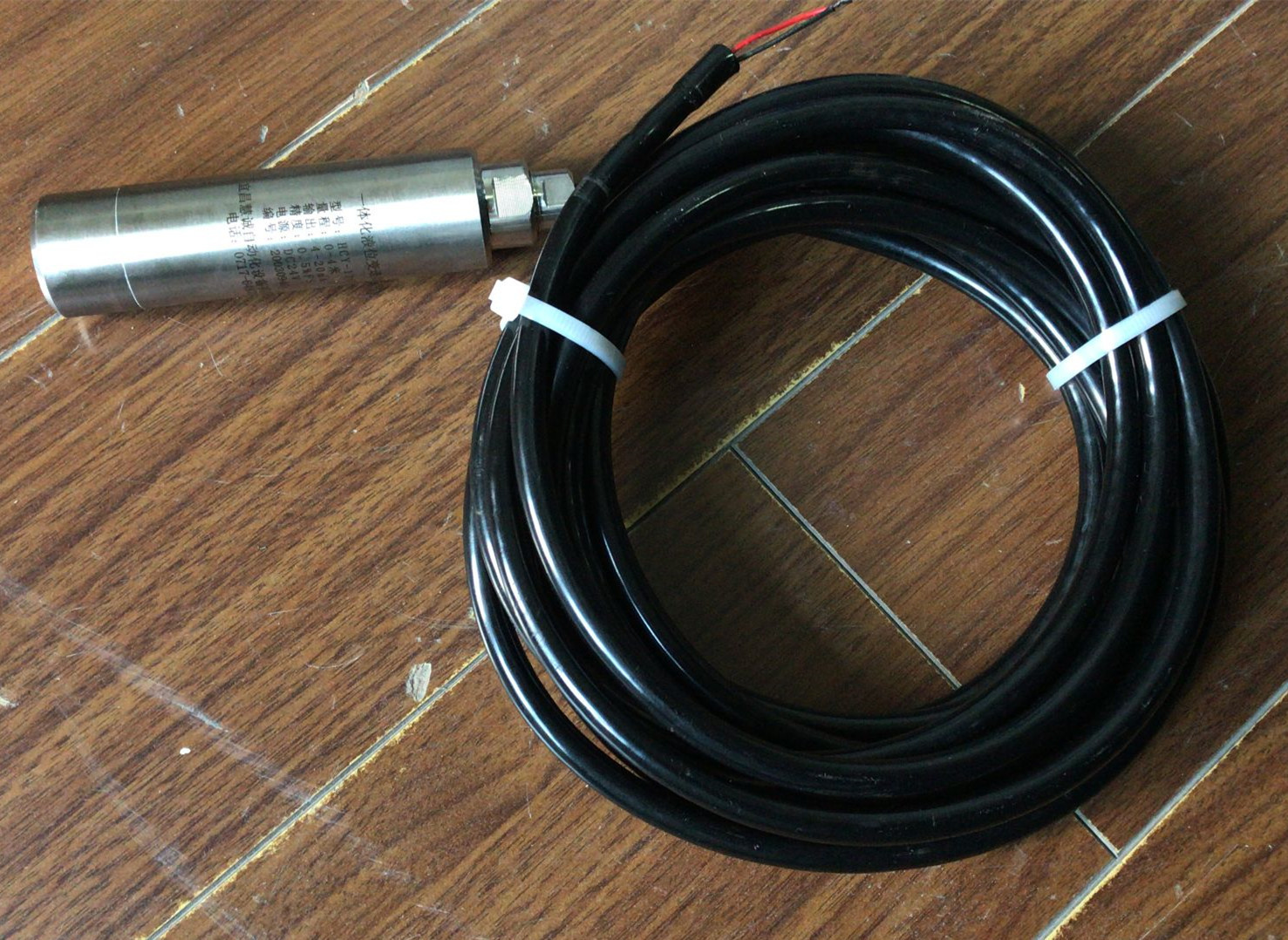

宜昌慧誠自動化設備有限責任公司供應的HDS01系列投入式、平衡罩式導氣式液位變送器采用原裝傳感器及變送電路制造,具有測量精度高、穩定性好等特點。
液位變送器、投入式液位變送器、導氣式液位變送器、平衡罩式液位變送器是基于所測液體靜壓與該液體高度成正比的原理制作。液位變送器的傳感器部分不直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用極為方便。本儀表廣泛適用于石油、化工、冶金、環保、食品、水利、樓宇、醫藥等行業的普通水的測量，還適用于高溫、粘稠、腐蝕等介質特殊場合的液位測量。
一-基本原理：
投入式、平衡罩式導氣式液位變送器的傳感器件安裝在中繼管下端，投入部件為平衡罩，兩者之間導氣管（導壓）相連，液柱的壓力通過空氣的傳導間接地由導氣管傳遞給敏感部，這樣就避免敏感部器件與被測介質的直接接觸。
二、技術參數：
測量范圍：不銹鋼導桿式0—0.5m—5m水柱；電纜式0—0.5m—200m；（由用戶自選），
精度等級：0.3級、0.5級，
相對濕度：10%—90%，
介質溫度：0—65℃，
穩定性：優于0.2%FS/年，
供電電源：24VDC，
信號輸出：兩線輸出4—20mA，
介質密度：0.5g/cm3—20g/cm3，
變送器防護等級：IP 65，
傳感器防護等級：IP 68，
傳感器外殼材質：不銹鋼，
變送器外殼材質：模壓鑄鋁（ZL 102），
密封圈材質：丁晴橡膠，
防爆標志：ia II CT6。
三、選型表：
選型表 |
|
選型代號 | 說 明 | |||||||||||
HDS01 |
| 導氣式（平衡罩式）液位變送器 | ||||||||||
過程連接形式 | W |
| 無 | |||||||||
Z |
| 支架安裝 | ||||||||||
P |
| 法蘭安裝DN40 PN1.0 | ||||||||||
T |
| 特別約定 | ||||||||||
傳感器連接材料 | A |
| 304 | 桿式 | ||||||||
B |
| 316 | ||||||||||
C |
| 316L | ||||||||||
D |
| 丁晴橡膠與聚氯乙烯復合物 | 纜式 | |||||||||
E |
| 聚四氟乙烯，（聚丙烯法蘭） | ||||||||||
防爆方式 | 1 |
| 不防爆 | |||||||||
2 |
| 本安防爆Exia ⅡCT6 | ||||||||||
顯示方式 | 1 |
| 不帶現場批示 | |||||||||
2 |
| 帶電流表指示（0-100刻度） | ||||||||||
3 |
| 帶液晶數字顯示 | ||||||||||
配重情況 | O |
| 無需配重 | |||||||||
1 |
| 需要配重 | ||||||||||
| -□ |
| 安裝高度（mm） | |||||||||
| -□ |
| 測量高度（mm） | |||||||||
| -□ |
| 被測介質密度（g/cm3） | |||||||||
液位變送器、導氣式液位變送器的工作原理：
一般來講，當把變送器的平衡罩投入到液體中某一位置時，傳感器經過導氣管受到的壓力為：P=9.807pH+Po； 其中 P—傳感器感受到的壓強，單位kPa ；P—液位密度，單位g/cm3
；H—待測液面高度，單位m Po—液面上的壓強，單位kPa 。
若傳感器背面腔與液面上部連通，則Po為零，所以H約等于0.102P/p，變送器把感受到的壓力信號轉 換成電信號，此信號與液面高度成正比。
使用單位需要注意是：被測液體的容器須通大氣，即是開放式的，不能密閉，否則測量結果無意義。
1、型號及名稱、差壓范圍、上限靜壓、計量單位、精確度等級；
2、接頭和波紋管材質；
3、接頭羅紋尺寸：M20×1.5或NPT1/2；
4、對有特殊要求，如表殼內充液體或其它要求時可協商解決；
5、用戶如需三閥組本公司可訂制。
