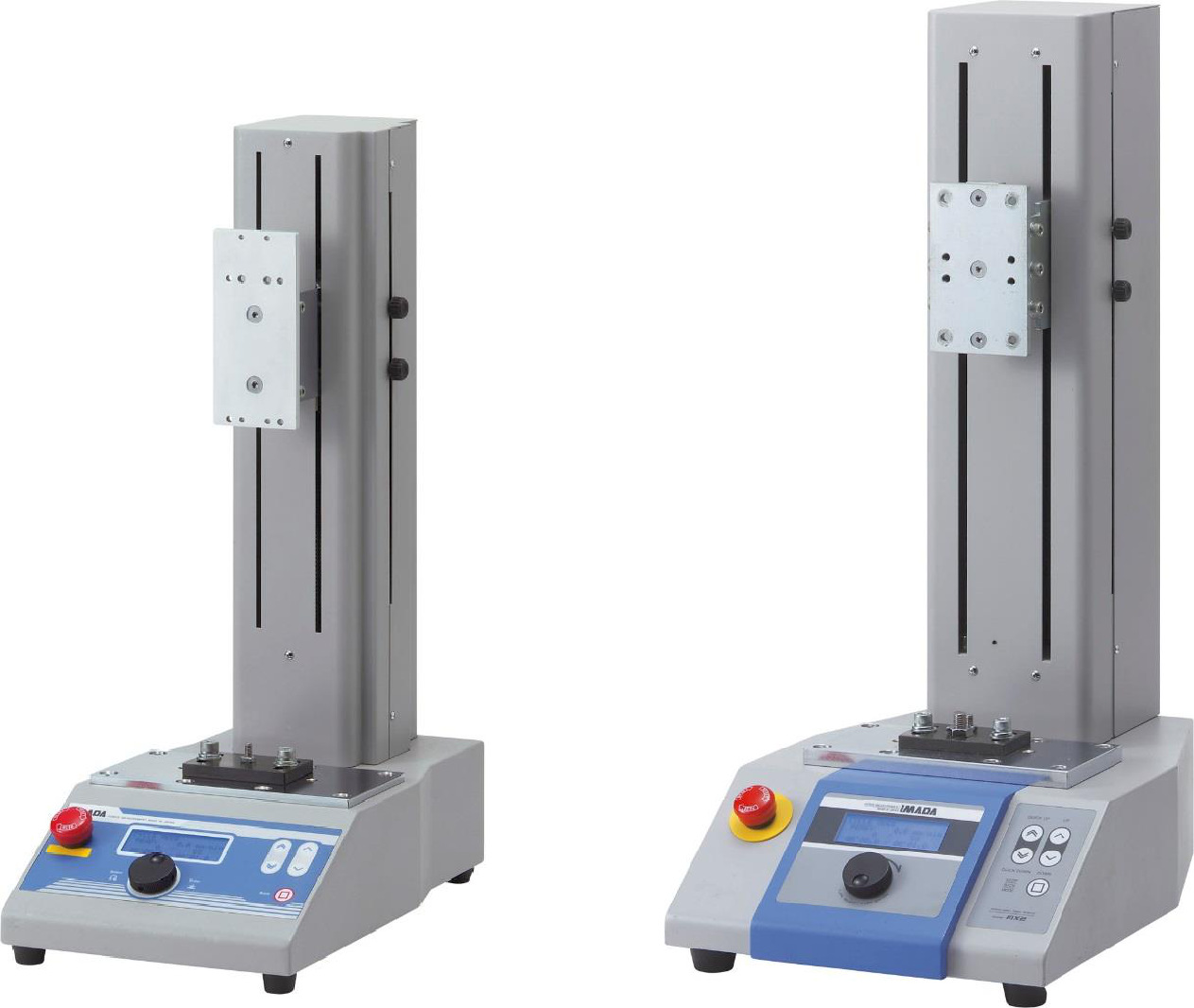

日本依夢達IMADA電動測試臺推拉力計MX2速度和方向保持恒定，實現再現性高的測量；
測量模式和速度等可以通過數字簡單設定；
與容積計聯動，實現豐富多彩的功能
電動計測
500N/1000N/2500N/5000N
速度和方向保持恒定，實現再現性高的測量；
測量模式和速度等可以通過數字簡單設定；
與容積計聯動，實現豐富多彩的功能。
500N | 2500N | |
特征 | ||
提高測量的再現性 | 簡單操作 | |
?壓縮和拉伸方向速度統一 | ?操作角度,簡單的操作面板 | |
?剛性高、撓度小的設計（0.5mm） | ?數字值可以通過轉動旋鈕簡單設定 | |
?可根據使用方法選擇的3種測量模式 | ||
應對廣泛的試驗 | 提高工作性的功能 | |
?通過設定反復次數可以進行耐久測試 | ?根據樣品尺寸簡單設定行程 | |
?可以利用計時器功能進行負荷的加壓測試※ | ?以設定負荷值自動切換移動和測量速度（※） | |
?可以安裝多功能附件臺面 | ?配合使用操作自動記錄軟件（※） | |
?可根據測量目的選擇更廣泛選項 | ||
※需要用特定的容積計和選配電纜連接。
[選配電纜]
連接電腦和推拉力計的電纜。
通過連接啟用各種功能。
[推拉力計]
測量壓縮、拉伸、剝離等
負荷的測量儀器。
用電動支架附帶的螺栓固定。
[可選附件]
進行負荷測量所需的治具。
可以根據測量對象的不同
從廣泛的產品陣容中選擇
[行程限制]
行程限制。
用旋鈕可以簡單地限制活動
[驅動部]
安裝推拉力計后，
帶動上下移動
[テーブル]
這是放置樣品和治具的臺面。
尺寸：W200×D100mm
[操作面板]
進行各種設定、上下移動、緊急停止等操作。
[操作面板]
[緊急停止開關]
緊急停止開關。
[設置開關]
通過旋轉、推來操作各種設置
和JOG模式下的微進。
[液晶顯示屏]
用數字顯示工作狀態和設定狀態。
[操作開關]
上下移動或以速度移動或停止操作。
[使用示例]通過更換附件可以進行各種各樣的測量。
線束纏繞強度 | 膠帶的剝離強度 | 材料的折彎強度 |
將電線線束端子的鉚接力 拉到被破壞為止的強度。 | 把貼在桌子上的膠帶撕下來 并測量剝離力。 | 通過壓縮金屬片等，可以折彎 測量損壞等各種強度。 |
[操作概要]
可以通過轉動旋鈕簡單設定速度。 | |||||
配置分辨率 | |||||
速度設定 | [10-20 ㎜/min : 設定 0.5 ㎜/min 単位] | ||||
[20-100 ㎜/min : 設定 5 ㎜/min 単位] | |||||
[100-300 ㎜/min : 設定 10 ㎜/min 単位] | |||||
可設定速度：開始/測定/返回 | |||||
根據用途有3種測量模式。 | |||||
3種 | ?手動模式：按下移動開關時的移動 | ||||
測量模式 | ?JOG模式：轉動旋鈕的微進給 | ||||
（點擊旋鈕盤1，移動約0.05mm） | |||||
?循環模式：行程限制之間的往返移動 | |||||
可以在周期模式中設置測量次數和停止時間。 | |||||
其他功能 | 計數器：最多65535次（測定次數的設定、計數功能） | ||||
計時器：99分59秒9（以0.1秒為單位） | |||||
[主要選項]
長行程（-L/-2L） | 速度范圍變更（-V） | 測長器（-S） | ||
延長行程。 測量延伸的樣品和長距離 方便時使用。 | 更改速度范圍。 可以對應慢、快的測試。 | 用數字顯示容積規的移動量。 | ||
FA規格（-FA） | 外部信號輸入輸出（-CN） | |
是內置位移計的選項。 用Fort量規在負荷的同時顯示位移，用USB從Fort量規與電腦連接，制作FS曲線的圖表時需要。 ※需要ZTA系列、選配電纜 ※也有需要的產品配套的FSA系列。 | 搭載外部輸入輸出連接器。 可開始、停止或安全輸入等，在聯鎖或 與其他設備聯動時需要 | |
