NLDK7820百兆網管型導軌式工業以太網交換機，是專為工業高速通信網絡應用而設計開發的工業以太網交換機。此網管型交換機為靈活多變的工業應用需求，提供了一種工業以太網通信解決方案，使工業通信更加順暢、更加可靠、更加快速，滿足了客戶為提高附加值應用而不斷創新的需求。NLDK7820網管型百兆工業以太網交換機共有16個自適應百兆電口、4個百兆光口。支持DC12-48V雙路冗余電源，并可選AC/DC110V和AC/DC220V供電。采用標準35MM卡規式安裝，滿足不同工業通信現場。百兆電口支持10/100Mbps自適應，全雙工/半雙工、MDI/MDI-X 自適應。
■ 支持指示燈狀態顯示；
■ 支持KNEWLINK-RING
■ 支持靜態多播過濾技術，IGMP Snooping；
■ 支持廣播風暴抑制及端口速率控制功能；
■ 支持工業級雙電源輸入備份；
■ 支持掉電狀態繼電器告警輸出；
■ 支持VLAN、QoS、端口匯聚、端*像等網管功能；
■ 工業級寬溫設計，無風扇導熱設計。
軟件功能
交換功能 | 支持端口限速 支持端口匯聚 支持端口流控 支持端口VLAN、IEEE 802.1Q VLAN 支持廣播風暴抑制 |
冗余技術 | 支持KNEWLINK-RING 支持STP/RSTP |
組播技術 | 支持IGMP Snooping 支持靜態組播 |
安全技術 | 支持IEEE 802.1x 支持HTTP、HTTPS 支持RADIUS 支持用戶分級 支持MAC地址綁定 |
服務質量管理 | 支持SPWRR隊列調度 支持Qos設置 |
IP管理 | 支持DHCP server |
管理與維護 | 支持Console、WEB管理方式 支持SNMPv1/v2c，可通過上位機集中管理 支持軟件升級 支持上位機IP/MAC沖突告警 支持失電告警電源告警支持端*像 支持日志查看 支持li 支持NTP 支持接受幀發送幀統計 |
性能參數
| 技術參數 | |
以太網標準 | IEEE802.3(以太網)、IEEE802.3u (100ba |
| 交換屬性 | |
優先級隊列 | 4 |
VLAN數 | 256 |
VLAN ID | 1-4094 |
組播組數 | 256 |
MAC地址 | 8K |
背板帶寬 | 8.8Gbps |
包轉發率 | 3.0Mpps |
交換延遲 | <5μs |
| 接口 | |
百兆接口 | 數量：20個 |
接口形式：1×9固定光口（單/多模可選， SC/FC/ST接口可選）或RJ45百兆電口 | |
接口速率：100ba | |
調試口 | RS232，RJ45接口 |
電源端子 | 5.08mm間距插入式端子 |
繼電器告警端子 | 5.08mm間距插入式端子，1A@24VDC |
| 傳輸距離 | |
雙絞線 | 100m（標準CAT5/CAT5e線纜） |
多模光纖 | 百兆多模：1310nm，2km |
單模光纖 | 百兆單模：1310nm，20/40km；1550nm，60/80km |
| LED指示燈 | |
前面板指示燈 | 接口指示燈：li |
系統運行指示燈：RUN | |
電源狀態指示燈：PWR1；PWR2 | |
| 電源指標 | |
輸入電壓 | DC110~220V（DC110~370V寬壓范圍）或AC100~240V（AC85~264V寬壓范圍） 支持DC12V、DC24V、DC48V可選 |
| 整機功耗 | ＜12W@滿載 |
過載保護 | 支持 |
| 反接保護 | 支持 |
冗余保護 | 支持 |
| 工作環境 | |
| 工作溫度 | -40℃~85℃ |
存儲溫度 | -40℃~85℃ |
| 相對濕度 | 5%~95%（無凝露） |
| 機械結構 | |
外殼 | IP40防護等級，鋁合金外殼 |
安裝 | 標準35mmDIN卡軌式 |
尺寸 | 156mm×72mm×120mm |
| 行業標準 | |
EMC | EN61000-4-2（ESD），Level 4 EN61000-4-3（RS），Level 4 EN61000-4-4（EFT），Level 4 EN61000-4-5（Surge），Level 4 EN61000-4-6（CS），Level 4 EN61000-4-8，Level 5 |
沖擊 | IEC60068–2-27 |
| 自由落體 | IEC60068-2-32 |
震動 | IEC60068-2-6 |
| 質保 | |
保修期 | 5年 |
認證 | |
CE、FCC、RoHS | |

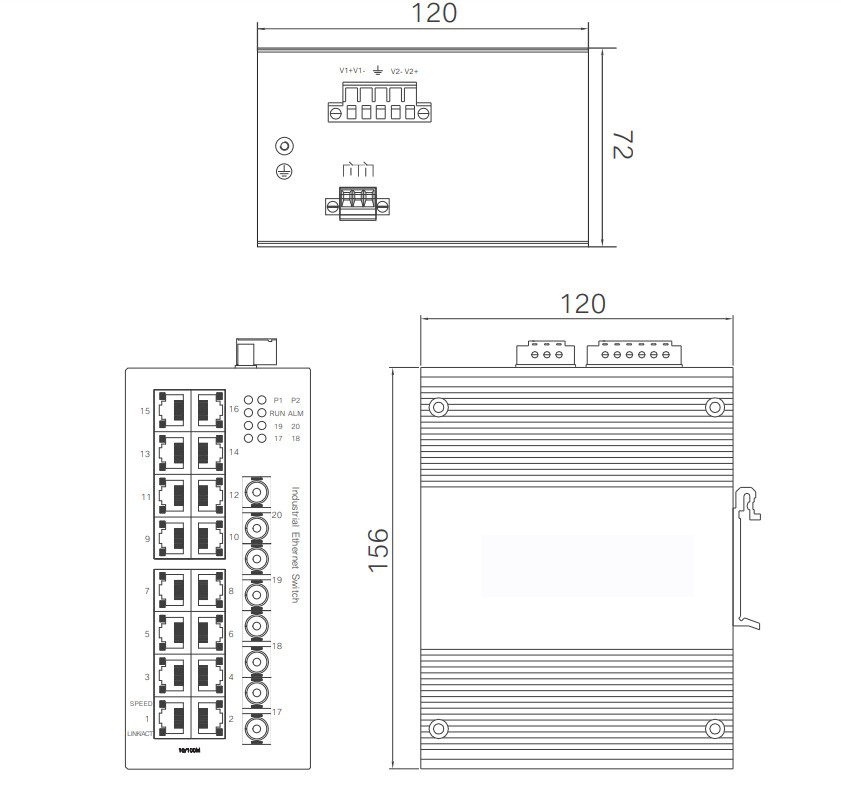

外形尺寸
| 產品型號 | NLDK7820-N-OT-P1P2-LV(20口光電組合系列） |
| 代碼定義 | 代碼選型 |
| N：代表光口數量 | 4：代表4個百兆光口 |
| OT：代表光纖種類 | AS:單模雙纖 AM：多模雙纖 SF:單模單纖 |
| P1:代表光纖接口 P2代表光纖通信距離 | ZM:光纖接口為SC方口 RM：光纖接口為ST卡口 TM:光纖接口為FC螺紋口 |
| 02：通信距離為2KM 20:通信距離為20KM 40:通信距離為40KM 60:通信距離為60KM 80:通信距離為80KM | |
| LV | LV:代表供電電源為單路交直流220V LV110:代表供電電源為單路交直流110V DC12:代表雙路DC12V供電 DC24:代表雙路DC24V供電 DC48:代表雙路DC48V供電 |
| 例如：NLDK7820-4AS-ZM20-LV規格為4個百兆光口，16個百兆電口，單模雙纖SC接口。通信距離20KM.交直流220V供電 | |
