YD9200振動速度傳感器傳統振動測量方式，如風機、水泵等設備主要安裝在各種旋轉機械裝置的軸承蓋上振動監測。它是由運動線圈切割磁力線而輸出電壓的電磁式傳感器，因此具有工作時不需要供給電源、安裝容易等特點。振動速度傳感器需要配二次儀表信號轉化成4-20mA電流信號以后方可接入PLC或者DCS系統。

YD9200振動速度傳感器主要安裝在各種旋轉機械裝置的軸承蓋上（如汽輪機、壓縮機、風機和泵等）。它是由運動線圈切割磁力線而輸出電壓的電磁式傳感器，因此具有工作時不需要供給電源、安裝容易等特點。

一、基本參數

● 靈敏度：20mV/mm/s，30mV/mm/s

● 頻   響：4.5Hz-1000Hz（垂直、水平、通用）

    10Hz-1000Hz（垂直、水平）

    2Hz-300Hz（垂直、水平）

● 自振頻率：10Hz（10-1000Hz）

● 測量誤差：10-300Hz <3%

100-300Hz <2%

300-1000Hz <5%

● 可測振幅：≤2mm（P-P）

● 最大加速度：10g

● 測量方向：垂直、水平、通用

● 分辨率：0.05%

● 溫  漂：≤0.1%/℃

● 使用環境：溫度-40℃-100℃（-40℃-150℃特殊定做）

  相對濕度≤90%

● 防護等級：IP68

● 重  量：約280g

● 外殼材料：不銹鋼（可按用戶要求改用其他材料）

一、安裝

● 安裝位置：垂直或者水平安裝于被測振動點上，以變送器底部M8×1.5螺釘磁座吸附在被測殼體上，然后將傳感器擰在上面擰緊即可。

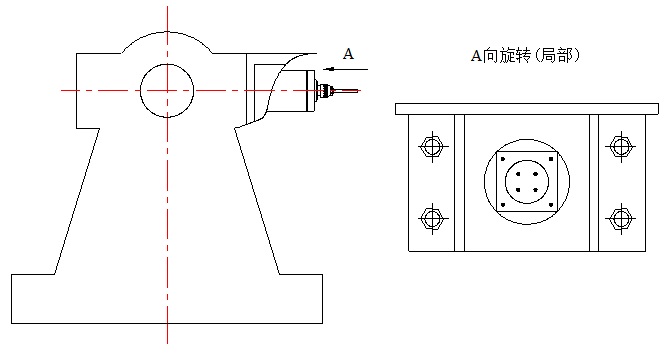

● 安裝尺寸及規范：參看圖3（速度傳感器的安裝及防護），若傳感器安裝位置受到高溫蒸汽等沖刷時，為降低傳感器環境溫度、需加防護措施，一般情況下可不加防護。

● 使用和絕緣要求。傳感器輸出為懸浮接地、在連接傳感器的插頭、插座上，都標有1、2、3、4的數字。考慮到接線牢固可靠，將“1、2”和“3、4”分別短接并用。“1、2”作為傳感器訊號輸出的A端，“3、4”作為B端，與其他設備連接時，A、B端可互換，不用區分。連接導線要求有良好的絕緣性能，采用兩芯屏蔽電纜，電纜的屏蔽層一端浮空，另一端接地。傳感器的安裝本廠配用M10*1.5的固定螺釘。對傳感器安裝的防護措施，本廠備有防護罩供應，其余由用戶因地制宜自行處理

A）護橫向傳感器擋板示意圖

B）防止漏水漏氣檔板示意圖

 C) 磁場屏蔽罩示意圖（或防護罩）
