Epsilon 1-4 LSCplus 冷凍干燥機是一款非常小巧、通用的高性能實驗室和中試裝置，用于桌面安裝。本機可應用于從常規的干燥作業到流程優化工作的領域。
本機適合于干燥小瓶、安瓿、試管、其他玻璃容器或餐具中的固體或液體，主要是水產品。
集成干燥歧管設計，方便使用圓底燒瓶和寬頸瓶。
因為直接對有聚四氟乙烯涂層的鋁質隔板進行冷卻和加熱，因此冷卻和加熱過程特別快。
工藝優化：
無線溫度測量加
The WTMplus 無線產品溫度測量系統避免了使用有線溫度傳感器所產生的缺點。它在實踐中非常容易使用。There is no need for temperature sensor cables or connectors inside the vacuum chamber.無線自供電傳感器在產品小瓶或平皿被注入時可手動或自動放置，并在整個冷凍干燥過程中向裝置控制器報告相應的產品溫度。
| 技術數據 | |
| 探頭尺寸 | Length:21 mm 加 29 mm flexible 天線 |
| 溫度測量范圍 | -60 °C 到 +140 °C |
| 測量精度 | ±0.5 K |
| 溫度精度 | 0.1 K |
| HF 載頻 | 2.4000 – 2.4835 |
比較壓力測量
除了產品的溫度測量和壓力上升測試，同時使用具有不同測量原理的兩個真空傳感器可以提供有關干燥過程的進展情況的信息。常用皮拉尼壓力計指示在主干燥階段開始時較高的壓力，因為它的操作依賴于該氣體的類型，而且在主干燥階段開始時會釋放大量的水蒸氣。與此相反，電容壓力傳感器與氣體類型無關。初級干燥階段快結束時，不再有水蒸氣的顯著濃縮，這是由兩個壓力曲線在這個過程中逐漸彼此接近表示的。
LyoBalance 稱重系統
在使用燒瓶或小瓶時，LyoBalance 稱重系統便于在冷凍干燥過程中確定干燥速度和干燥終點。
由于幾乎是連續稱量，可以在任何過程階段在不同的干燥條件下隨時確定干燥速度。
干燥終點可以容易且可靠地根據重量損失來確定。
樣本保持自己在隔板上與其他小瓶相鄰的位置 ，以確保結果具有代表性。
| 技術數據 | |
| 測量原理： | 電磁力補償 |
| 測量范圍： | 0,001 到 30,0 g |
| 測量精度： | ± 0,005 g |
| 燒瓶尺寸： | 2R 到 20R (根據 DIN 58366) |
| 可用溫度范圍： | -40 °C 到 + 40 °C |
| 尺寸 (寬 x 高 x 深): | 125 x 55 x 45 mm |
| 電纜直通 | 根據要求提供 NW 40 小法蘭或其他 |
| 軟件： | 整合在 LSCplus 控制器中 |
LSCplus控制面板:
VGA-TFT彩色顯示，帶觸摸屏的圖形用戶界面，清晰大屏幕在線顯示以及精確控制凍干過程中各種參數數據（如冷凝室溫度、擱板溫度、樣品溫度、實際真空度、電阻和時間等）；
安排明確和使用直觀的菜單結構，圖形化程序顯示，USB存儲數據（可選），多語言用戶界面（包括中文），密碼登陸保護，在一張凍干機流程圖中可瀏覽全部過程數據;
可以手動和自動控制凍干過程，可以表格形式輸入最多30個自定義冷凍干燥程序（每個程序最多64個凍干步驟），用戶可以快速保存、導入、編輯和刪除各凍干程序；
℃/mbar曲線數據大屏幕顯示，便于用戶根據三相點直接選擇真空度;
直觀圖形形象地顯示凍干機以及真空系統工作狀態；
支持：

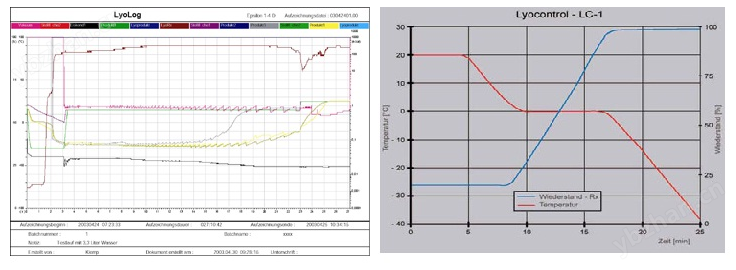

控制/記錄軟件LPC plus
過程記錄軟件LyoLog plus
共晶點測試LyoControl LC plus
無線加熱擱板
工藝優化方法:
德國Christ應用工藝分析技術（PAT)，進行工藝優化。通過在線監測工藝中關鍵控制點，從而保證產品質量和工藝可靠性。
凍干工藝的優化，關鍵控制點包括：樣品的共晶點、擱板溫度、真空度、電阻、凍干終點等參數。
共晶點:
共晶點是混合溶液的各個成分均達到冰點并開始形成固定晶格結構的溫度。共晶點的溫度的整個凍干過程中樣品溫度的上限。若樣品的溫度超過共晶點，則造成晶體結構的崩解，熔融物將沖破結晶體的表面結構，造成樣品的和飛濺。
CHRIST的共晶點測試裝置（LC LSCplus系統）包括溫度、晶體單位和電阻一體化的樣品探頭，可直接探測不同的溫度變化對晶體結構的影響，從而得到連續、準確的共晶點測試曲線。
| 產品規格 | |
| 控制器 | LPCplus |
| 方法 | 雙室 |
| 連接數 | 20 |
? 冷凝室開口大，便于水蒸氣的快速運送。冷凝管直接位于冷凝腔內，縮短水蒸氣傳送距離，縮短冷凝時間，提高干燥效率高質量的冷凝室絕緣，避免能耗
? 采用最少的密封部位，防止系統真空泄漏，耐用的O型環使操作更可靠
? 冷凝室采用高度耐腐蝕的不銹鋼材料，適用于含水及溶劑的樣品
? 干燥附件多種多樣，限度的滿足用戶的不同需求
? 可選配RS232接口
?用于12個圓底燒瓶、寬頸過濾瓶或安瓿分配器的干燥歧管，凝冰器容量：24 kg；凝冰器溫度:-55 /-85°C
| 凝冰能力 | 4kg |
| 凝冰效率 | 3kg / 24h |
| 冷阱溫度 | 約-55℃ |
| 冷阱容積 | 40L |
| 真空泵 | RZ2.5,38.3L/min，2×10-3 mbar |
| 真空度測量范圍 | 1000～0.001 mbar |
| 冷阱室內冷凍的擱板溫度 | 約-45至60℃ |
| 凝冰室外干燥的擱板面積 | 1 層，0.108m2 |
| 壓西林瓶蓋干燥的擱板面積 | 無 |
| 最多獨立控制的外接口 | 12個 |
| 控制器 | Lsc plus |
| 工作環境溫度 | +10℃ ~ +32℃ |
| 機器大小：寬x高x深 | 780x975x530mm |
| 重量 | 約: 210kg |
| 電源 | 230 V，AC 50 ~ 60 Hz |
| 功率 | 3KVA |
| 電流 | 10A |
帶8個外掛口的多歧管，可外接圓底燒瓶，過濾瓶或15口安培瓶適配器
3層Φ200mm樣品隔板，隔板面積0.092m2，間距85mm
3層Φ200mm樣品隔板，隔板面積0.092m2，間距85mm，可選帶8個外掛口，可外接圓底燒瓶，過濾瓶或15口安培瓶適配器
2層Φ200mm壓蓋裝置，隔板面積0.0557m2
凍干機配套儀器--真空泵
各種凍干機配件和耗材
Christ凍干機的處理方式
Process A：在冷阱中凍干，適合低熔點和需要保持生物活性的產品
Process B： 在干燥腔中凍干，適合較高熔點和處理量大的產品
