┃ 功能特點
■ 采用單片機控制并智能監測三相電壓及電容端電壓狀況,保證過零采樣精準;
■ 導通及關斷瞬間由過零單元精準控制,投切過程不產生涌流;
■ 磁保持繼電器在導通狀態,接觸電阻小,功耗極低,無需外加散熱片或風扇裝置;
■ 輸入信號與控制信號光電隔離,抗干擾能力強;
■ 保護功能:缺相保護、內部故障保護。
┃ 技術參數
技術參數 | |||||
測 量 精 度 | 額定電壓 | 400V(250V) | 設 置 參 數 | 共補:400V | 5kvar~50kvar(三相) |
額定頻率 | 50Hz | 分補:250V | 5kvar~15kvar(單相) | ||
響應時間 | <100ms | 控制信號 | DC 12V,5mA | ||
切投間隔 | <20s | 保護功能 | 缺相、頻繁投切 閉鎖 | ||
接觸壓降 | ≤0.1V | ||||
接點耐壓 | ≥1800V |
┃ 型號說明
復合開關容量列表 | |||
三相共補 | 三相分補 | ||
型號規格 | 控制容量 | 型號規格 | 控制容量 |
LSKJ-5-S | 5 | LSKJ-5-F | 3×1.7 |
LSKJ-10-S | 10 | LSKJ-10-F | 3×3.3 |
LSKJ-15-S | 15 | LSKJ-15-F | 3×5 |
LSKJ-20-S | 20 | LSKJ-20-F | 3×6.6 |
LSKJ-25-S | 25 | LSKJ-25-F | 3×8.3 |
LSKJ-30-S | 30 | LSKJ-30-F | 3×10 |
LSKJ-35-S | 35 | LSKJ-40-F | 3×13.3 |
LSKJ-40-S | 40 | LSKJ-45-F | 3×15 |

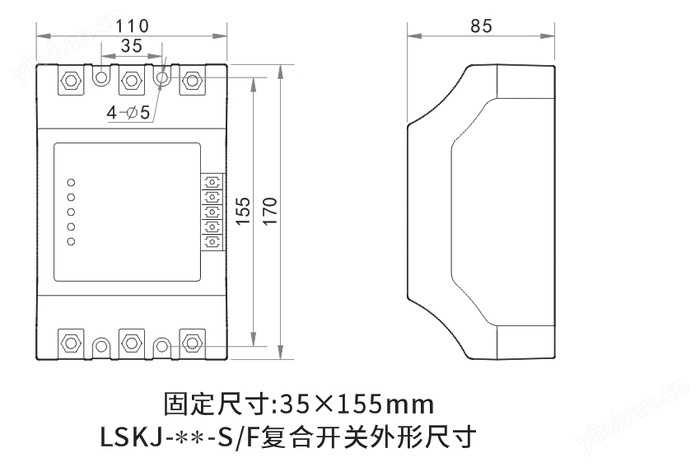

┃ 安裝及外形尺寸
┃ 接線原理圖
