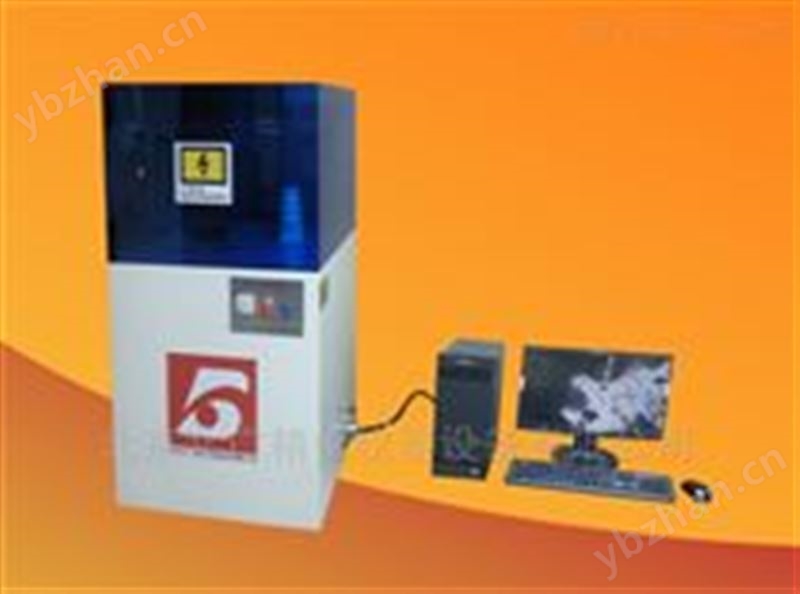

橡膠絕緣電阻體積表面電阻率測試儀價格主要應用范圍
l 材料高阻測試測量如防靜電產品（防靜電鞋、防靜電塑料橡膠制品、計算機房防靜電活動地板等）電阻值的檢測；
l 材料體電阻(率)和表面電阻(率)測量；
l 電化學和材料測試,以及物理,光學和材料研究;
l 微弱電流測量如光電效應和器件暗電流測量。
橡膠絕緣電阻體積表面電阻率測試儀價格準確度優于下表:
量程 | 有效顯示范圍 | 20～30℃ RH<80% |
104 | 0.01~19.99 | 1% |
105 | 0.01～19.99 | 1% |
106 | 0.01～19.99 | 1% |
107 | 0.01～19.99 | 1% |
108 | 0.01～19.99 | 1% |
109 | 0.01～19.99 | 1% |
1010 | 0.01～19.99 | 5%+2字 |
1011 | 0.01～19.99 | 5%+2字 |
1012 | 0.01～19.99 | 5%+5字 |
1013 | 0.01～19.99 | 10%+5字 |
1014 | 0.01～19.99 | 10%+5字 |
1014以上 | 0.01～19.99 | 10-15%+5字 |
( 超出有效顯示范圍時誤差有可能增加)測試電流準確度與電阻相同測試電壓準確度為 10%
典型應用
8.1 測量防靜電鞋、導電鞋的電阻值
按照國家標準GB4386-84《防靜電膠底鞋（靴）、導電膠底鞋（靴）電阻值測量方法》防靜電鞋的電阻值必須為0.5.×105Ω1.0×108Ω范圍內，導電鞋的電阻值必須不大于1.5X105歐姆.不僅制造廠在出廠時必須按這一標準檢驗，合格后才能出廠，在工廠使用過程中也必須按這一標準進行定期檢驗，合格后才能穿用。
制造廠測量新鞋的電阻值時，應將硫化后有新鞋放置24小時以上，然后在測量所要求的溫度、濕度環境中放置2小時以后才能進行測量。使用單位在定期檢測時應將鞋洗干凈，其溫濕度的要求及放置時間同上。測量環境要求為：溫度：10℃ ～ 40℃相對濕度為40% ～ 70%。 由于HEST121型數字表面、體積電阻率測定儀是內部同時測量電壓和電流，且直接顯示出電阻值，所以不必另外使用電壓表和電流表以及計算電阻值。
通常測試防靜電鞋只用106、107、108Ω檔，測試完畢將開關撥回104檔。
根據上述測試的結果，根據標準來確定被測鞋是否合格或能否穿用。
8.2. 測量防靜電材料的電阻及電阻率
一般防靜電材料的電阻值在105 Ω～1010 Ω左右的范圍內，其測量電極可采用三電極或二電極，其具體測量方法可參照有關的標準或有關資料。
8.3. 測量計算機房用活動地板的系統電阻值
按照國家標準ＧＢ6650-86《計算機房用活動地板技術條件》。采用該標準的電極（也可用三電極中的主電極）測量。
8.4. 測量絕緣材料電阻(率)
絕緣材料如塑料（聚乙稀，聚氯乙稀，尼龍等）橡膠等的電阻率很高，測量時應采取屏蔽措施，以免讀數不穩甚至無法測量。測量時可采用三電極。具體方法可參照國家標準GB1410。
8.5. 測量電流及1014Ω以上超高電阻的測量當測量超過1014Ω以上的超高電阻時,可以通過測量電流的方法,然后用歐姆定律求出超高電阻值。測量電流與測量電阻的方法基本相同，
橡膠絕緣電阻體積表面電阻率測試儀使用方法
6.1接好電源線
確保電源為220VAC/50Hz
6.2接通電源
將電流電阻量程置于 104 檔,電壓量程置于10V，然后開機。
6.3調零
系統在開機后開路狀態會自動調零。
6.4連接線路
接好測試線，將測試線將主機與屏蔽箱連接好，測體積電阻時測試按鈕撥到Rv邊，測表面電阻時測試按鈕撥到Rs邊。然后開機。
6.5選擇合適的測量電壓
★電壓選擇開關在后面板，注意，在測試過程中不要隨意改動測量電壓，可能因電壓的過高或電流過大損壞被測試器件或測試儀器;
6.6測試
1、選擇測試樣品種類：固體、液體或者粉末。
2、選擇固體測量之后，如果測量體積電阻率，在對應方框內輸入材料厚度，測試結果可以直接顯示體積電阻和體積電阻率。如果測量表面電阻，不需要輸入表面積參數，系統能夠直接顯示電阻和表面電阻率。選擇液體和粉末時不需要輸入?yún)?shù)。
3、點擊開始測量，測量時從低檔位逐漸拔往高檔，每撥一次稍停留1～2秒以使觀察顯示數字， 當被測電阻大于儀器測量量程時，電阻表顯示“1”，此時應繼續將儀器撥到量程更高的位置，當測量?jī)x器有顯示值時應停下，當前的數字乘以檔次即是被測電阻值。當有顯示數字時不要再往更高次檔撥，否測儀器會過量程，機內保護電路開始工作，儀器測量準確度會下降。
4、測量結束，點擊實驗結束。
6.7 測試完畢將電阻電流量程拔至“104 ”檔，電壓量程調至10V后關閉電源
★每測量一次均應將量程開關撥回到104“調零”檔的量程位置以免開機或測量端短路時而損壞儀器。
6.8 測量電流及1015Ω以上超高電阻的測量應用測量電流后用歐姆定律以電壓除以電流計算電阻的方法，詳見8.5節內容。
6.9 體積電阻和表面電阻轉換
★在測試過程中，使用屏蔽箱在進行體積電阻和表面電阻轉換時，必須把電源關閉后進行檔位轉換，否則會導致電壓沖擊到主機無法顯示或損壞。
