測試條件:輔助電源:+24V,室溫:25℃。
*輸入范圍:1~6AAC/DC;
*輸出量: 0~5V,0~20mA,4~20mA,0~10V;
*輔助電源:DC:24VDC
*精度等級:1.0級;
*負載能力:負載≥2KΩ(電壓輸出) ,負載≤250Ω(電流輸出);
*溫漂: ≤500ppm/℃;
*隔離耐壓:≥2500 VDC;
*響應時間:≤300mS;
*額定功耗:≤10W
*輸出紋波:≤10mV;
*頻響范圍:0~600Hz;
*浪涌沖擊抗擾度:電源端口三級±2KV(L-N/2Ω/綜合波),輸出端口二級±1KV (L-N/40Ω/綜合波);
*脈沖群抗擾度: 電源端口±2KV ,輸出端口±2KV;
*輸入過載能力: 被測電流標稱值的20倍 ,(施加一秒重復5次,間隔300S);
*工作環境:溫度:-40 ~ +70℃; 濕度: ≤95%(不結露);
*儲存條件:-40 ~ +70℃

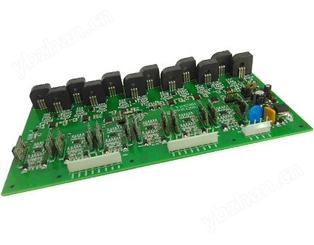

外形圖
外形尺寸: 250mm X 142mm X 5mm
安裝結構:定位孔安裝
