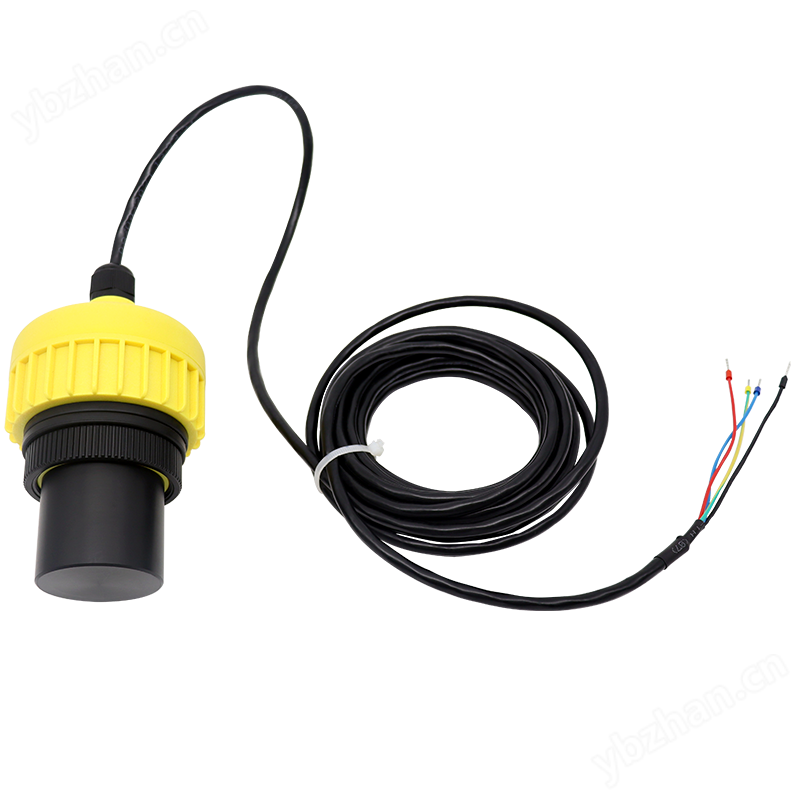

UL-10D超聲波液位計
IP68超聲波水位計是利用超聲波對被檢測物進行非接觸式和無磨損的檢測。主要是檢測污水、河水、清水。功耗小，盲區小，測量精度高，運行穩定。響應迅速快，內置自動溫度補償，濾波算法保證了液位測量的準確性。
智能傳感器，校準調試數據及測量數據均存儲于傳感器內部，可單獨使用MODBUS-RTU標準協議，也可以通過RS485傳輸至GCS變送器使用。
UL-10D超聲波液位計
IP68超聲波水位計是利用超聲波對被檢測物進行非接觸式和無磨損的檢測。主要是檢測污水、河水、清水。功耗小，盲區小，測量精度高，運行穩定。響應迅速快，內置自動溫度補償，濾波算法保證了液位測量的準確性。
智能傳感器，校準調試數據及測量數據均存儲于傳感器內部，可單獨使用MODBUS-RTU標準協議，也可以通過RS485傳輸至GCS變送器使用。
產品特點
▲ 寬輸入電壓：10VDC~28VDC
▲ 兩種輸出方式可選：RS485、4~20mA
▲ 內置溫度傳感器，全量程自動補償。
▲ 內置BLE藍牙，可通過手機APP實現參數讀取及配置。
性能指標
UL-10D數字超聲波液位計性能指標 | |||
量 程 | 100kHz(0.15~2m)，64kHz(0.25~5m)， 49kHz(0.3~10m)，40kHz(0.4~12m) | ||
精 度 | ±0.5%FS | ||
分辨率 | 1mm | ||
工作電壓 | 10VDC～28VDC | ||
整機功耗 | ≤50mA(不超過1W) | ||
數字量輸出 | RS485（可10VDC～28VDC供電） | 二選一，訂貨時說明 | |
模擬量輸出 | 4～20mA（根據供電電壓的不同，帶載能力不同） 10VDC（負載≤150Ω），28VDC（負載≤500Ω） | ||
環境溫度 | 工作溫度 | -20~60°C | |
貯存溫度 | -40~80°C | ||
換能器參數 | 銳角度 | 100KHz（9°±5%），64KHz（14°±5%） 49KHz（18.5°±5%），40KHz（21.5°±5%） | |
半功率角 | 100KHz（3.8°±5%），64KHz（6°±5%） 49KHz（7.8°±5%），40KHz（9°±5%） | ||
換能器螺紋 | NPT2”，G2A（40KHz） | ||
防護等級 | IP68 | ||
質 量 | ≤1000g | ||
材 質 | ABS | ||
線 纜 | 10米 | 線外徑：6.3mm（線芯4*0.3） | |
輸出接線
接線 | ||
RS485輸出方式 | 4-20mA輸出方式 | |
紅 線 | 10~28VDC+ | 10~28VDC+ |
黑 線 | GND | GND |
藍 線 | RS485-A | mA– |
黃（黃綠）線 | RS485-B | mA+ |
