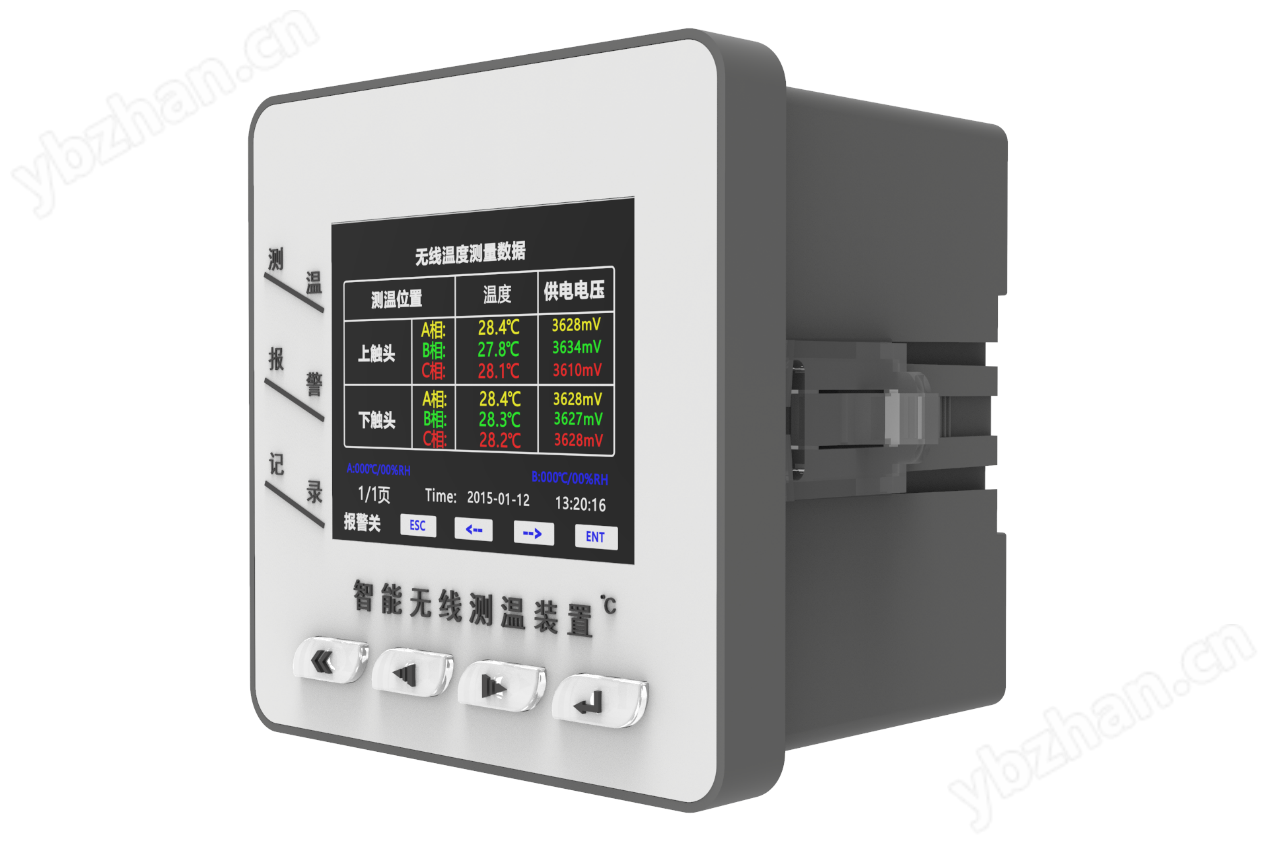

智能無線測溫裝置
Installation & Operation Manual
說 明 書
V2.1
安全和注意事項
危險和警告
■本裝置只能由專業人士進行安裝和維護。
■對于因不遵守本手冊的說明而引起的故障，廠家不承擔任何責任。
觸電、燃燒和爆炸的危險
■設備只能由取得資格的工作人員才能進行安裝和維護。
■對設備進行任何操作前，應隔離電壓輸入和切斷設備的工作電源.
■要有一臺可靠的電壓檢測設備來確認電壓是否已切斷。
■在將設備通電前，應該將所有的機械部件恢復原位。
■設備在使用中應該提供正確的額定電壓。
■在通電前應仔細檢測所有的接線是否正確。
不注意這些預防措施就有可能會引起嚴重損害！
一、設備簡介
系統中，從發電廠到送變電設備以及到終端用戶電器的整個傳輸過程中都有大量的可變溫度需要檢測。高壓設備連接部位如母線連接點，各種開關、斷路器、主變套管夾、高壓電纜接頭等由于氣候冷熱變化、材料老化、銹蝕、松動等原因易造成接觸不良、接觸電阻增大。在大電流通過時，容易燒壞設備，嚴重的甚至引起一次設備起火爆炸。
針對目前高壓設備溫度監測的現狀，我司推出的高壓電氣接點溫度在線監測系統解決了在常規的溫度監測手段中工作量大、測量不準確、測量不及時等問題。高壓電氣接點溫度在線監測系統由服務器后臺和無線測溫設備組成。使用者可通過后臺軟件了解無線測溫設備上報的溫度數據，分析高壓設備的運行狀況。
無線測溫設備能安裝在高壓設備連接部位，實時對溫升故障點的運行狀態進行動態追蹤監測，不僅可以防止、杜絕此類事故的發生，而且亦為電力系統安全可靠分析和科學調度提供重要的決策依據。
二、產品特點
的高性能工業級微處理器，數據處理和信息存儲能力強，可靠性高，運行速度快；
多種傳感器可選擇，可根據現場要求選擇相適用的測溫傳感器
裝置可選配溫濕度控制功能、實現對柜內環境溫濕度進行控制
具有大容量漢字庫、可現場任意設定測溫點中文名稱。
人性化菜單設計，現場調試操作簡單、方便、快捷，
在線溫度實時測量，溫度準確性高、實時性強
采用存儲技術，斷電后設定參數不丟失
采用壁掛式安裝，安裝簡單、拆卸方便
具有超溫報警記錄查詢功能，可查詢100條歷史超溫記錄
具有極限溫度記錄功能，記錄每個點的溫、溫；記錄發生的時間
具有溫度失衡記錄功能，記錄同組不平衡溫度數據
具有RS485通訊功能實時把數據傳輸至后臺
具有LoRa無線遠距離傳輸數據至本地后臺免于現場布置通訊線
具有2G/ 4G上網功能實現網絡數據連接與云平臺、APP對接
三、功能配置
功能配置（選配） | 功能說明 |
上網功能 | 2G/4G |
通訊接口 | 兩路485接口 、LoRa無線通訊 |
報警輸出 | 可帶四路繼電器輸出 |
開關量輸入 | 可接煙感 |
無線溫度傳感器 | 最多可接入24個 |
無線溫濕度傳感器 | 最多可接入24個 |
有線溫濕度傳感器 | 最多可接入兩路 |
接入溫度傳感器類型 | 433有源、433無源 、433微型無源、2.4G有源、2.4G無源 |
注：以上功能都為選配功能、可根據實際需求選配相對應功能。
四、產品功能
4.1、主要功能
基本功能 | 功能介紹 |
接收數據 | 接收無線溫度傳感器上傳的溫度和傳感器工作電壓 接收無線溫濕度上的溫度值與濕度值 最多可接入兩路有線溫濕度傳感器數據 |
顯示數據 | 3.7寸彩色液晶顯示接收到的數據，顯示效果更直觀，背光開關可控，適用多種應用場合。 當接入無線溫濕度時按主機上左右鍵切換進行查看溫濕度數據。 當接入兩路有線溫濕度傳感器時，界面上固定顯示兩路溫濕度數據。 |
時鐘顯示 | 實時時鐘顯示，并作為事件記錄的時間基準 |
參數設置 | 所有參數靈活可設，操作方便，掉電數據不丟失 |
報警輸出 | 當有報警事件發生時，繼電器干接點信號輸出并發出蜂鳴報警聲音提示 |
溫度報警記錄 | 記錄曾發生過報警的測溫位置的溫度、開始時間和結束時間，最多可保存100條記錄，當超過100條記錄時，自動覆蓋的記錄 |
極限溫度記錄 | 按月記錄每個測溫點的溫和溫，同時記錄相應的供電電壓與發生時間，當跨年度使用時，自動覆蓋上一年的該月數據 |
溫度失衡記錄 | 當同一組測溫位置三相溫度不相等時，按月記錄當前該組每一相的溫度及發生時間，并計算出失衡度，當跨年度使用時，自動覆蓋上一年的該月數據 |
密碼管理 | 采用密碼管理方式，設置參數時必須輸入密碼，密碼分為用戶密碼和系統密碼，輸入系統密碼可進行更高級的設置功能 |
通訊功能 | RS485接口：本地485數據通訊（可選配兩路） |
LoRa模塊：本地遠端傳輸免布置通訊線 | |
2G/4G模塊：網絡數據傳輸配合云平臺APP使用（選配）出廠設備上傳數據參數默認為傳輸到本公司云平臺 |
4.2、繼電器輸出功能配置
功能--繼電器 | K1（標配） | K2（選配） | K3（選配） | K4（選配） |
溫濕度控制器 | A路加熱輸出 | A、B路排風輸出 | B路加熱輸出 | 溫度報警 |
溫度報警輸出 | 溫度報警 | 溫度預警 | 溫度報警 | 溫度預警 |
溫度排風輸出 | 溫度報警 | 溫度預警 | 溫度排風 | 溫度排風 |
備注： 三種功能輸出狀態只能選擇一種狀態，不能同時存在；溫度報警功能時默認1路繼電器輸出。所有條件值均可設置。
溫度排風功能：
啟動溫度排風功能：所有測溫點的溫度大于排風上限值40℃啟動輸出
停止溫度排風功能：所有測溫點的溫度小于排風下限值30℃停止輸出
4.3、溫濕度控制功能（選配）
溫濕度控制功能，實現對柜內環境溫濕度的控制
加熱啟動：當溫度小于等于溫度下限值（5℃）、濕度大于等于濕度上限值（90%RH）時加熱輸出
加熱停止：溫度大于等于溫度上限值（15℃）、濕度小于等于濕度下限值（75%RH）時停止加熱 溫度高于50℃無條件停止加熱。
排風啟動：當溫度大于排風上限值（40℃）時啟動輸出
排風停止：當溫度小于排風下限（30℃）時停止輸出
五、產品性能參數
功能參數 | 技術參數 | |
無線參數 | 無線頻率 | 2.4GHz/433MHz |
無線數量 | 溫度傳感器≤24只、溫濕度傳感器 ≤24只 | |
環境參數 | 工作方式 | 無線溫濕度傳感器最多可帶24路（選配） 有線溫濕度傳感器可帶2路（選配） |
通訊參數 | 本地通訊 | RS485接口，通訊距離不超過1.2KM |
遠程通訊 | LoRa無線數傳，無線遠程通訊不超過1KM（選配） | |
2G或者4G上網模塊：網絡數據傳輸配合云平臺使用（選配） | ||
整機功耗 | ≤5VA | |
工作溫度 | -10～70℃ | |
工作濕度 | ≤90%RH,不結露，無腐蝕 | |
繼電器接點參數 | AC220V/5A無源接點 | |
防護等級 | IP20 | |
絕緣電阻 | ≥100MΩ(溫度在10~30℃,相對濕度小于80%) | |
安裝方式 | 嵌入式安裝、導軌式安裝 | |
工作電壓 | AC85-265V/DC110-370V |
六、基本操作
運行界面
面板顯示：
①測溫點安裝部位 ②溫度值顯示 ③供電電壓值顯示 ④環境溫濕度顯示 ⑤時鐘顯示 ⑥按鍵指示 ⑦報警狀態開關
6.2、功能操作
1、參數查看操作：按ENT設置鍵進入主菜單界面①；左右鍵移動到參數查看選項②；按ENT設置鍵進入參數查看界面③；左右移動到相對參數按ENT設置鍵查看對應參數詳細信息④
2、參數設置操作：按ENT設置鍵進入主菜單界面①；左右鍵移動到參數設置選項②；輸入用戶密碼“2000”進入設置菜單界面③；左右移動到需修改參數④；按ENT設置鍵進入參數設置界面⑤；左右移動到相對應參數按ENT設置鍵對參數進行修改⑥；修改完成后按ESC退出提示保存成功后才算修改成功⑦；
七、傳感器參數
參數介紹 | |
 |  |
產品名稱：微型無源無線溫度傳感器 | 產品名稱：無源無線溫度傳感器（戶外） |
傳感器類型：無源 | 傳感器類型：無源 防護等級：IP68 |
溫度測量范圍：-25℃～+150℃ | 溫度測量范圍：-25℃～+150℃ |
測量精度：±1℃ | 測量精度：±1℃ |
溫度采樣頻率：默認20秒 | 溫度采樣頻率：默認20秒 |
無線頻率：433MHz | 無線頻率：433MHz |
無線傳輸距離：≤150米（空曠距離） | 無線傳輸距離：≤150米（空曠距離） |
工作電源：感應取電 啟動電流：≥5A | 工作電源：感應取電 啟動電流：≥5A |
安裝方式：捆綁式 | 安裝方式：捆綁式 |
主體尺寸：26mm*22.5*9.9mm | 主體尺寸：30mm*32mm*12.9mm |
 |  |
產品名稱：微型有源表帶式測溫傳感器 | 產品名稱：微型無源表帶式溫度傳感器 |
傳感器類型：有源 | 傳感器類型：無源 |
溫度測量范圍：-25℃～+150℃ | 溫度測量范圍：-25℃～+150℃ |
測量精度：±1℃ | 測量精度：±1℃ |
溫度采樣頻率：默認5分鐘 | 溫度采樣頻率：默認20秒 |
無線頻率：433MHz | 無線頻率：433MHz |
無線傳輸距離：≤200米（空曠距離） | 無線傳輸距離：≤200米（空曠距離） |
工作電源：鋰電池供電 | 工作電源：感應取電 啟動電流：≥5A |
安裝方式：捆綁式 | 安裝方式：捆綁式 |
主體尺寸：36mm*23mm*19.9mm 表帶總長385mm | 主體尺寸：35mm*21mm*13.7mm表帶總長385mm |
 |  |
產品名稱：無線測溫傳感器 | 產品名稱：無線溫濕度傳感器 |
傳感器類型：有源 | 傳感器類型：有源 |
溫度測量范圍：-25℃～+150℃ | 溫度測量范圍：-40℃~80℃，精度：±2℃ |
測量精度：±1℃ | 濕度測量范圍：5~99％RH 精度：3％RH |
溫度采樣頻率： 默認5分鐘 | 采樣頻率：默認5分鐘 |
無線頻率：433MHz | 無線頻率：433MHz |
無線傳輸距離：≤200米（空曠距離） | 無線傳輸距離：≤200米（空曠距離） |
工作電源：鋰電池供電 | 工作電源：鋰電池供電 |
安裝方式：螺栓固定、吸附式 | 安裝方式：吸附式、導軌式 |
主體尺寸：62mm*45mm*22.5mm | 主體尺寸：55mm*29.5mm |
 |  |
產品名稱：無線低壓多回路傳感器 | 產品名稱：無線低壓多回路傳感器 |
傳感器類型：無源 | 傳感器類型：有源 |
溫度測量范圍：-25℃～+150℃ | 溫度測量范圍：-25℃～+150℃ |
測量精度：±1℃ | 測量精度：±1℃ |
溫度采樣頻率： 默認20s | 溫度采樣頻率： 默認5min |
無線頻率：433MHz | 無線頻率：433MHz |
無線傳輸距離：≤200米（空曠距離） | 無線傳輸距離：≤200米（空曠距離） |
安裝方式：捆綁式 | 安裝方式：捆綁式 |
主體尺寸：46mm*19.5mm*16.3mm | 主體尺寸：50mm*30mm*23mm |
八、安裝說明
8.1、接線示意圖
8.2、安裝尺寸圖
嵌入式開孔尺寸：91*91MM 導軌式安裝尺寸：導軌寬度35mm
嵌入式安裝、導軌式安裝
九、維護與保養
裝置為高性能電子設備，運輸和拆封是務必輕拿輕放，不應受到劇烈沖擊。因根據GB/T15464《儀器儀表報裝通用技術條件》的規定運輸和存儲。保存的地方環境溫度為0~40℃，相對濕度不超過85%空氣中無腐蝕性氣體；
所用非的私自拆機行為將視為自動放棄享有的保修權利；
非專業人員請勿拆卸；
裝置的維修工作需要專業的技術人員進行維修；
裝置異常時請及時與廠家聯系，請勿自行維修；
切勿將裝置置于潮濕或有凝露的環境中運行；
切勿將裝置置于有易燃物和水蒸氣的環境中運行；
請勿將裝置置露天放置，以免淋濕或暴曬；
