1系統簡介
基于光纖傳感技術的光纜振動監控報警系統OVSS是一項集入侵預警、檢測為一體的綜合安全監測系統。本系統通過采用普通光纜作為傳感傳輸二合一的器件,通過對直接觸及光纜或通過承載物,如覆土、鐵絲網、圍欄等,傳遞給光纜的各種擾動,進行持續和實時的監控;系統采集擾動數據,經過后端智能分析和處理,判斷外部干擾,實現系統預警或實時告警,從而達到對侵入設防區域周界、以及內部核心區域的威脅行為進行預警監測的目的。

2系統技術原理
光纜振動監控報警系統OVSS采取光干涉原理及光學振動傳感技術,系統振動探測單元光源產生一路初始光源,經過光纜終端盒,由傳輸光纜輸出到光反饋盒,該路光進入到傳感光纜,抵達傳感光纜末端后反射,沿原路返回至振動探測單元,觸碰、振動、或擠壓光纜會導致形態干擾而產生光信號特征參量(如振幅、相位、波長、偏振態等)的改變。
振動探測單元獲取光信號特征參量變化,將光信號轉換為電信號,由芯片分析發射光與接收光之間的關系,判斷傳感光纜是否受到了振動,決定是否發出告警信號。如果判斷傳感光纜受到振動,就將告警信號發送到監控管理終端,并聯動其他報警設備。
光纖中傳輸的光正常狀態及受干擾狀態傳播方式的圖形比較如下:


3系統技術優勢
本系統采用的光干涉原理及光學振動傳感技術,相對于傳統的入侵防范產品,具有許多優勢,主要包括:
●無源,能耗低,綠色、清潔、環保
※布設于防區內的傳感元器件均為無需能源供給的光纜,除安置于監控室內的振動探測設備需外接220V交流電,運行能耗25W左右的系統主機外,整套系統無其它能耗,整個防區無需電力供給。
※光纖、光纜性能穩定,耐腐蝕,在潮濕的氣候環境,甚至水下等多種環境中均能長期使用,綠色、清潔、節能、環保。
●防區采用光纜作為探測器,不影響鐵路原有信號系統。
※系統采用光纖進行傳輸與探測,決定了其良好的防偵測、防干擾、抗雷擊。
※與電磁、射頻、無線信號、高壓靜電場等各種信號場互不干擾、影響。
●各種入侵行為均可實時有效監控。
※周界圍墻、圍網的攀爬、剪斷、穿越;
※路基周圍地埋式入侵監測(可選);
※高邊坡等山體山石墜落入侵、邊坡滑動坍塌監測(可選);
●環境適用性強,適合各種環境下使用。
※系統每一個防區均可單獨配置監控參數,對于風、霜、雨、雪等各種氣候條件均有良好的適應性。
※不受高溫、強光的影響,減少誤報。
●安防級別高,誤報、漏報率低。
※智能化的入侵模式判別,可排除各種干擾因素;
※可根據客戶需求定制不同級別的報警需求響應,系統預警或實時告警。

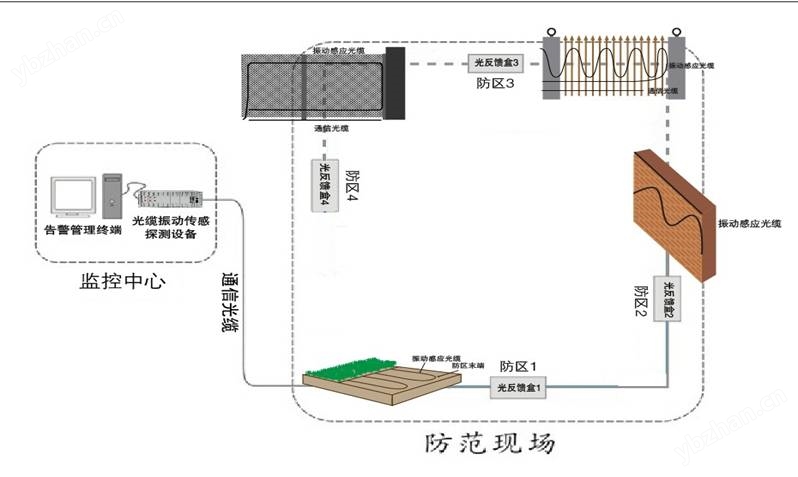

4系統組成
光纜振動監控報警系統OVSS由中控系統和探測防區兩部分組成;
中控系統部分位于中控室內,包括監控管理終端(包括PC電腦、聚聯科技光纜振動傳感安防系統管理軟件)、告警顯示屏、振動探測設備SI100(包括電源單元、控制單元、振動探測單元)、配線架及其它光路附件(如跳線、法蘭盤、光纜終端盒等);
探測防區由光反饋盒、傳輸光纜、傳感光纜組成。
5技術性能指標
指標名稱 | 測試結果(典型值) |
工作原理 | 光干涉 |
工作電壓 | AC(220V 50Hz) |
功耗 | 30W(滿配) |
振動感應介質 | 普通單模通信光纜 |
中心波長 | 1550nm |
輸出功率 | >-4dBm |
振動監測頻率響應 | 1~100kHz |
報警類型 | 振動/斷纖報警 |
報警靈敏度 | 可調 |
報警響應時間 | ≤2S |
聯動報警輸出接口 | 開關量輸出 |
聯動報警方式 | 視頻聯動、燈光聯動、聲光報警器聯動等 |
外部通信端口 | RJ45 (10M/100M) |
主機防區數量 | 2~16 |
系統可容納主機數量 | 多級級聯拓展 |
防區類型 | 掛網、嵌墻、埋地 |
單防區探測范圍 | ≤30km(推薦50~300m) |
外界干擾應對 | 具備防干擾模式 |
工作溫度 | 室內 0℃~40℃ 室外 -25℃~+70℃ |
工作濕度 | 不大于90% 非凝露 |
機箱尺寸 | 455×482×185(mm) 標準4U |
6硬件組成
型號 | 名稱 | 簡介 |
IPC | 監控管理終端 | 振動探測設備參數配置,防區告警顯示、記錄,振動探測單元狀態監測 |
LOD | 聯動輸出設備 | 聯動報警輸出 |
SI100 | 振動探測設備 | 包括電源單元(PWU)、控制單元(MCU)、振動探測單元(VDU),振動信號采集、分析、輸出、 |
通用 | 光纜終端盒 | 傳輸光纜轉換成光纖FC/APC接口 |
通用 | 數據線 | 各組件數據信號傳輸 |
通用 | 光纖跳線 | 各組件光信號傳輸,光纖跳線類型FC/APC |
LC | 傳輸光纜 | 中控室到周界上的光信號傳輸用光纜 |
SC | 振動傳感光纜 | 各防區用來測試振動的感應用光纜 |
OFB | 光反饋盒 | 傳輸光纜轉換傳感光纜光信號分配、光器件熔接保護 |
7系統主要部件圖及說明
●振動探測設備SI100
振動探測設備包括包括電源單元、控制單元、振動探測單元。
●電源單元(PWU)
※電源接口:交流(220V±10%,50Hz±5%)
※工作電壓:AC220V
※電源按鍵:電源開關鍵
※按此鍵,即可打開/關閉設備的電源
※指示燈:POWER 電源指示燈
●控制單元(OMU)
※DB25接口
※系統防區告警輸出的接口,用于與光電告警器連接或者與外擴視頻進行聯動的控制控制信號輸出
※RJ45接口
※系統進行數據與信號傳輸時需要的接口,使用一根網線與PC機連接進行通信
※無線通信接口
※與告警顯示盒無線通信
※指示燈: Alarm 設備故障指示燈
Run 設備運行指示燈
●振動探測單元(VDU)
※光接口:FC/APC
※為連接防區通信光纖接口
※復位按鍵:Reset
※復位按鍵,按對應板卡上的此鍵即可使相關板卡中的系統復位(每個板卡的系統都是獨立復位)
※指示燈: Alarm 防區探測單元告警指示燈
Run 防區探測單元正常運行指示燈
8軟件使用說明
光纜振動傳感監測系統的網管軟件(以下簡稱OCVMS),是桂林聚聯科技有限公司光纜周界監控報警系統設備的配套軟件,可以運行在網管專用計算機或普通PC機上,通過RJ45接口(10/100M以太網)與設備連接,實現對設備的狀態查詢、參數配置、告警狀態顯示、告警事件記錄等系統管理功能。
OVSS光纜周界監控報警系統軟件具備了參數配置及防區分布圖兩大功能。
●參數配置
用戶可以通過現場試驗及模擬攀爬得出來的數據配置個防區的參數,也可選擇高、中、低三檔靈敏度設置,這三檔靈敏度設置適應不同要求的安防需要。其中高檔靈敏度的系統具有極低的漏報率,但會一定程度增加誤報率;中檔靈敏度設置為在保證低漏報率的同時盡可能降低誤報率;低檔靈敏度設置的系統則具有極低的誤報率。
●防區分布圖
用戶可以設置防區分布圖,劃分防區,當有告警產生時,軟件能夠直觀明了的將告警位置顯示出來,并記錄告警。
