一、裝置概述
　　HH-KX196HZ系列微機消諧裝置是我公司針對電力系統及用戶由于鐵磁諧振引發的電壓互感器【PT】燒毀甚至爆炸的惡性事故研發的第三代新型高智能消諧裝置。采用32位ARM芯片作為檢測、控制的核心元件，與傳統消諧裝置相比，運算速度快、性能穩定、抗干擾能力強。不但可以消除鐵磁諧振，還可實時監測諧振過電壓，單相接地，工業標準的RS-485通訊接口和MODBUS通訊協議，使得組網輕松便捷，是SCADA系統集成的理想選擇。
　　二、裝置的特點和主要技術指標
　　1、運算速度快、性能穩定、抗干擾能力強。
　　2、采用128(W)×64(H)點陣液晶顯示器LCD，全中文化界面，具有各種操作、控制、數據輸入、報警信息畫面。
　　3、開機即顯示1段母線PT開口三角電壓4種頻率分量的有效值，也就是3分頻（17HZ）、2分頻（25HZ）、工頻（50HZ）、3倍頻（150HZ）的電壓分量有效值。通過菜單操作可以方便地查看其它測量值。
　　4、裝置可****判斷單相接地、鐵磁諧振、諧振過電壓等異常，并對鐵磁諧振迅速消除。
　　5、裝置對單相接地，諧振，諧振過電壓，均分別給出報警信息。以方便客戶更輕松及時****的了解報警信息。同時裝置還具備失電報警功能。
　　6、裝置有21次故障信息記憶，掉電不丟失
　　7、裝置配置RS485通訊接口和標準的ModBus@RTU通訊協議，可以訪問裝
　　置的所有測量數據和報警信息等實時數據；并可通過通訊接口整定裝置，改變裝置的運行狀態（祥見通訊部分） 。
　　三、使用條件
　　1、戶內使用 : 要求通風良好。
　　2、 環境溫度 : -10～50°C，相對濕度≤90%，大氣壓力80～110Kpa、海拔高度≤2Km。
　　3、適用范圍：220KV 110KV、66KV、35KV、10KV、6KV、3KV及以下等級的中性點不接地或經消弧線圈、電阻接地的小接地電流系統，可廣泛用于電力、石油、化工、煤炭、冶金、高層建筑等供電系統。
　　4、 工作電源： AC100V～250V，頻率50～60Hz或DC100V～250V，功耗小于15W。
　　四、裝置的工作原理
　　裝置實時檢測PT開口三角電壓，應用DFT算法計算出零序電壓的四種頻率分量。一旦檢測到諧振發生，裝置就會啟動大功率消諧元件。
　　◆ 動作判據如下（出廠設定值，也可根據現場情況整定）：
　　1、諧振判據： 17HZ諧波電壓≧17V、25HZ諧波電壓≧25V、
　　150HZ諧波電壓≧33V。
　　2、接地判據： 120V＞基波電壓≧30V
　　3、過壓判據： 基波電壓≧120V，啟動消諧出口，消諧成功認為是基波諧振，不成功則認為是諧振過壓。
　　當檢測到諧振時，共進行3次消諧，每次50ms，間隔200ms，同時指示發生諧振的事故信息，并存儲相關的事件信息。
　　五、裝置的使用說明
　　◆ 裝置的顯示器、按鍵的分布如下圖：

　　圖  1
　　1 按鍵的說明：
　　FN鍵: 在菜單操作時，用作“退出鍵”；在輸入設定數值時，用作“移動光標鍵”，以指示需要修改數值的位置。
　　UP鍵: 在菜單操作時，向上移動光標，選擇需要查看或設定的項目；在輸入設定數值時，用作“加一鍵”。
　　DOWN鍵: 在菜單操作時，向下移動光標，選擇需要查看或設定的項目；在輸入設定數值時，用作“減一鍵”。
　　ENT鍵: 是“確認鍵”用于確認所選項目或所設定的參數。
　　2  菜單的操作裝置的一般操作：
　　裝置上電后顯示母線PT的3U0各分量值，如下圖：

　　圖2  第1屏
　　在第1屏下，按FN或ENT鍵將進入如下界面:

　　圖3  第2屏
　　“紅色文字”表示光標所在位置。在第2屏下，按“UP鍵”或“DOWN鍵”移動光標，按“Fn鍵”退回上一級菜單，按“ENT鍵”進入所選擇的下一級菜單。選擇“事件記錄”并按“ENT鍵”進入“事件記錄”查閱頁面。如圖4：

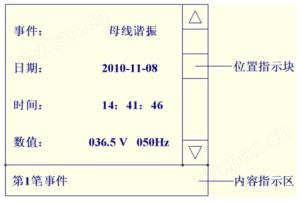

　　圖4  第3屏
　　在第3屏下，按“UP鍵”或“DOWN鍵”，可翻頁瀏覽裝置的事件記錄，按“FN鍵”退回上一級菜單。
　　在第2屏下，按“UP鍵”或“DOWN鍵”移動光標，選擇“系統狀態”， 并按“ENT鍵”，可查看系統狀態，如圖5所示：本頁面顯示系統的實時時鐘和通訊狀態（若和上位機有通訊則顯示圖示的網絡標志，否則隱去）。按“FN鍵”退回上一級菜單。

　　圖5  第4屏
　　在第2屏下，按“UP鍵”或“DOWN鍵”移動光標，選擇“清空記錄”， 并按“ENT鍵”，出現如圖6所示的頁面。

　　圖6  第5屏
　　在第5屏下，按“Fn鍵”移動光標，選擇是否清空記錄，按“ENT鍵”確認當前的操作。并退回上一級菜單。
　　◆ 裝置整定操作在第2屏下，選擇“裝置整定”并按“ENT鍵”可進入“裝置整定保護密碼”頁面，如圖7。輸入保護密碼（0001），則進入“裝置整定選項”頁面，如圖8。

　　圖7  第6屏

　　圖8 第7屏
　　在第7屏下，選擇“通訊設置” 并按“ENT鍵”可進入“通訊設置”頁面，如圖9。
　　◆ 在第8屏下，按“Fn鍵”移動光標，選擇要修改的數值位置（首先是通訊地址的數值），按“UP鍵”或“DOWN鍵”修改通訊地址。
　　◆ 按“ENT鍵”確認當前的修改，此時開始修改通訊速率，按“UP鍵”或“DOWN鍵”修改通訊速率。
　　◆ 按“ENT鍵”確認當前的修改，此時進入“是否保存修改”頁面（如圖10），按“Fn鍵”移動光標，選擇是否保存，按“ENT鍵”確認當前的操作。并退回上一級菜單。

　　圖9  第8屏              圖10  第9屏
　　在第7屏下的其它“裝置整定”項目的設置方法和“通訊設置”的設置方法類似，只是所設置的項目多少不一樣，為了表述的更加清晰，把裝置整定各項制成表格。
　　通訊設置：

　　表1  通訊設置一覽表
　　諧振判據：

　　表2  諧振判據設置一覽表
　　接地判據：

　　表3  接地判據設置一覽表
　　注意：判據設置要合理，其中基波的諧振判據要大于接地判據。請參考裝置的默
　　認設置。在第7屏下，執行“恢復默認”命令后須重新設置時鐘。
　　六、裝置的接線和開孔尺寸
　　1、裝置接線圖（見下圖）：                （輸出AC/DC 100-250V）

　　2、裝置開孔尺寸（見下圖）
　　◆  開孔尺寸(mm)： 205×180  (寬×高)
