VS-YDQW 系列無局放高壓試驗系統

■ 產品概述

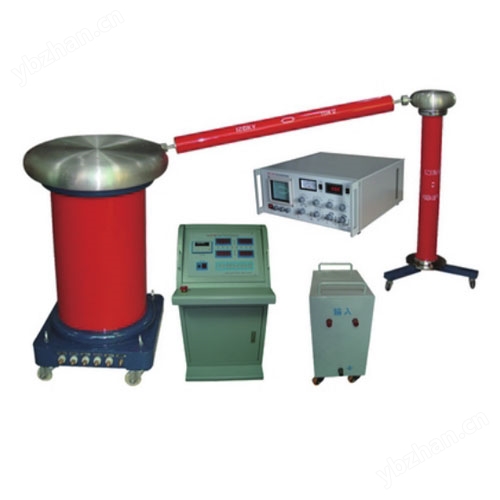

VS-YDQW 系列無局放高壓試驗系統由局部放電檢測儀、試驗控制臺、充氣式無局放高壓試驗變壓器、耦合電容器、隔離濾波器和保護電阻組成。它提供高壓純凈電源通過無局放保護電阻和耦合電容器,從耦合電容器尾端取信號到局放儀的輸入單元(阻抗模塊),其配套使用局部放電檢測儀升壓。
■ 功能特點
▲ 干擾小。
▲ 本系統采用一臺充氣式(SF6)無局放試驗變壓器。因 SF6 氣體的高絕緣性及滅弧性使得其電暈聲和局放量能控制在較小的范圍內,在額定電壓時依然可以保持,利于辨別被試品的放電聲。并且單臺重量輕,比油浸式輕便 50%,體積小,無油污,外形工藝精度高。適用于現場和試驗室。
▲ 操作電壓連續可調,波形無失真和畸變。
▲ 具有零位功能,電壓上限、下限、過流、過壓擊穿保護功能。
▲ 報警有聲響及燈光提示。
▲ 試驗結束,降壓回零。
■ 技術參數
▲ 額定容量:0-500KVA(選配)
▲ 輸入電壓:380V 或 220V±10%
▲ 輸出電壓:0—1000KV (選配)
▲ 額定電壓下系統局放量≤5PC
▲ 對各電壓等級變壓器的空載電流:4% ~ 9%
▲ 阻抗電壓:4% ~ 10%
▲ 電壓精度:AC 1%
▲ 電源失真度:<3%
▲ 絕緣介質:SF6 氣體
