探頭介紹
進行斜射探傷用的探頭，主要用于橫波探傷。斜探頭由斜塊、壓電晶片、吸聲材料、外殼、插座等組成。
探頭規格

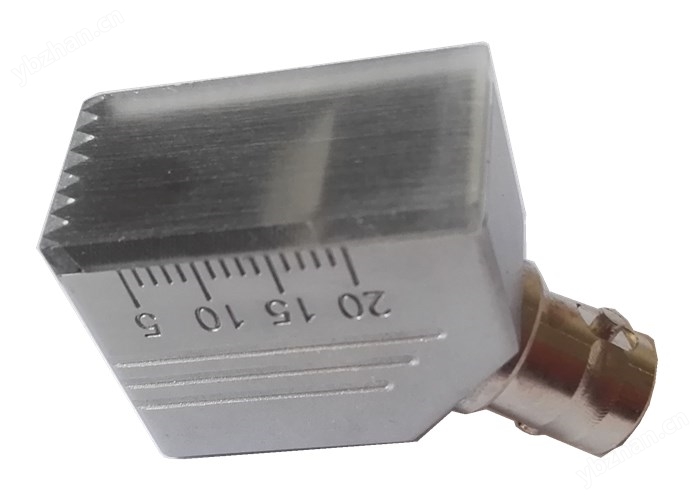

探頭名稱：斜探頭
探頭規格：5MHz 9×9 K3（5P 9×9 K3）
探頭接口：Q9
適用范圍：適用于9-10mm厚度的金屬材料的探傷檢測。
探頭分類
超聲波探頭主要分為：直探頭，斜探頭，雙晶探頭，絕緣子探頭，爬波探頭，可變角探頭，帶曲率探頭，聚焦探頭，表面波探頭，水浸探頭，測厚探頭，高溫探頭等。
主要作用
超聲波探傷儀探頭的主要作用：一是將返回來的聲波轉換成電脈沖；二是控制超聲波的傳播方向和能量集中的程度,當改變探頭入射角或改變超聲波的擴散角時,可使聲波的主要能量按不同的角度射入介質內部或改變聲波的指向性,提高分辨率；三是實現波形轉換；四是控制工作頻率，適用于不同的工作條件。
產品特點
? 探頭耐磨性好
? 用料扎實，性能優秀
? 表面防滑設計，把持趁手
? 常用接口為Q9(BNC)、C6、C9(LEMO-1)，可定制

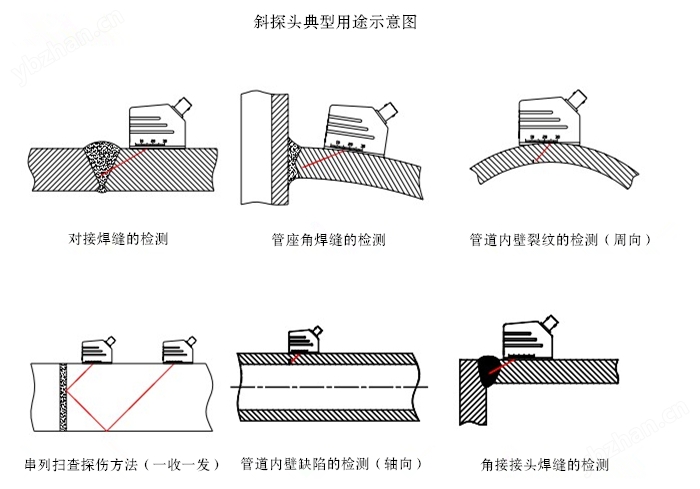

運用領域
? 一般焊縫檢測
? 輪軸、鍛件、鑄件檢測
? 鋼管探傷
? 鐵路車輪及路軌檢測
可選配件
? 各種型號探頭連接線
? 各種型號連接線轉換器
? 探頭證書
| 頻率(MHz) | K值 | 晶片直徑(mm) | 接口類型 | 前沿 | 底面長A(mm) | 底面寬(mm) | 高度C(mm) |
| 2~5 | K1~K3 | 6×6 | C6 | ≤5mm | 22 | 13 | 18 |
| 2~5 | K1~K3 | 8×8 | Q9(BNC) | ≤10mm | 32 | 37 | 22 |
| 2~5 | K1~K3 | 9×9 | Q9(BNC) | ≤10mm | 32 | 37 | 22 |
| 2~5 | K1~K3 | 10×10 | Q9(BNC) | ≤10mm | 18 | 15 | 23 |
| 2~5 | K1~K3 | 10×12 | Q9(BNC) | ≤10mm | 33 | 18 | 26 |
| 2~5 | K1~K3 | 12.7×12.7 | Q9(BNC)C9(LEMO-1) | ≤13mm | 41 | 21 | 29 |
| 2~5 | K1~K3 | 13×13 | Q9(BNC)C9(LEMO-1) | ≤13mm | 41 | 21 | 29 |
| 2~5 | K1~K3 | 14×16 | Q9(BNC)C9(LEMO-1) | ≤16mm | 43 | 23 | 33 |
斜探頭K值與角度的對應關系
| 編號 | K值 | 對應角度 |
| 1 | K1 | 對應45度 |
| 2 | K1.5 | 對應56.3度 |
| 3 | K2 | 對應63.4度 |
| 4 | K2.5 | 對應68.2度 |
| 5 | K3 | 對應71.6度 |
焊縫探傷超聲波探頭的選擇方案
| 編號 | 被測工件厚度 | 選擇探頭和斜率 | 選擇探頭和斜率 |
| 1 | 4—5mm | 6×6 K3 | 不銹鋼：1.25MHz 鑄鐵：0.5—2.5 MHz 普通鋼：5MHz |
| 2 | 6—8mm | 8×8 K3 | |
| 3 | 9—10mm | 9×9 K3 | |
| 4 | 11—12mm | 9×9 K2.5 | |
| 5 | 13—16 mm | 9×9 K2 | |
| 6 | 17—25 mm | 13×13 K2 | |
| 7 | 26—30 mm | 13×13 K2.5 | |
| 8 | 31—46 mm | 13×13 K1.5 | |
| 9 | 47—120 mm | 13×13( K2—K1) | |
| 10 | 121—400 mm | 18×18 ( K2—K1) | |
| 20×20 ( K2—K1) |
