一、產品介紹

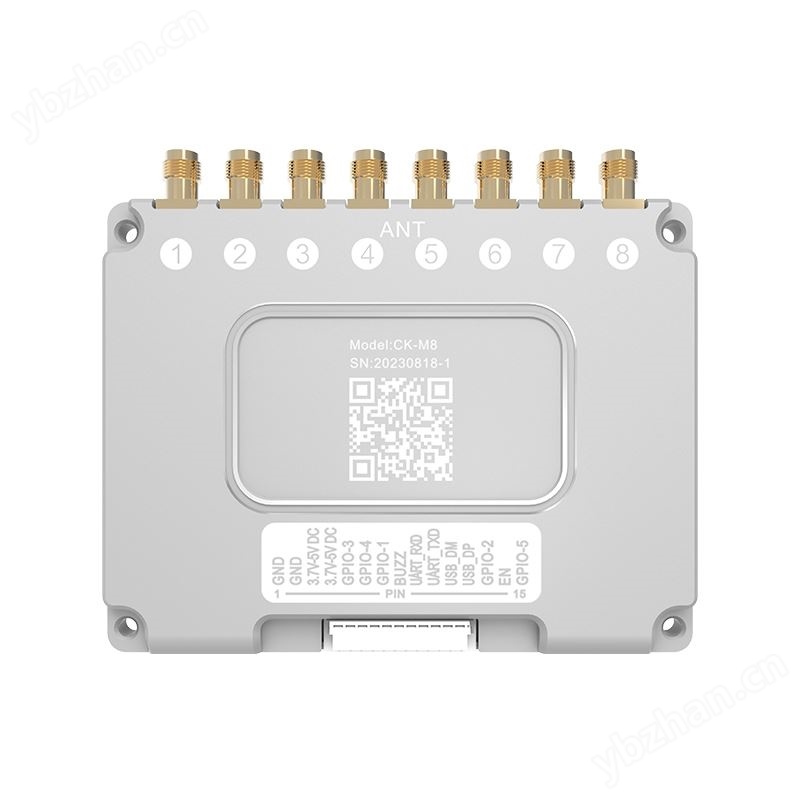

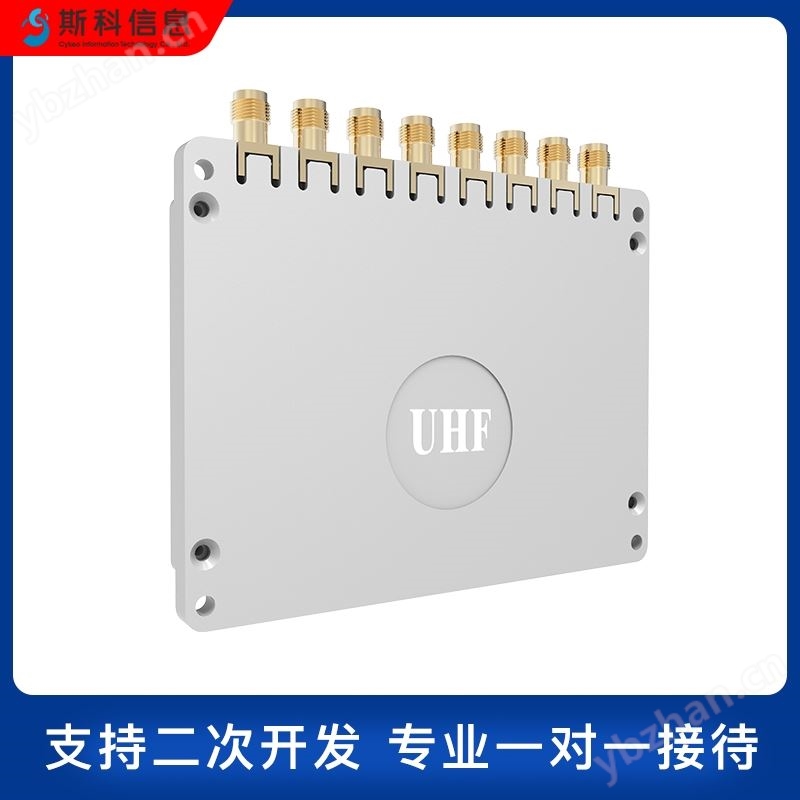

CK-M8超高頻RFID讀寫模塊是小型化的UHF RFID 讀寫 器 ，核心部件采用 R2000為核心平臺，R2000是一款高性能高度集成的讀寫器 IC,集成了模擬射頻前端與基帶數字信號處理模塊等功能。用戶只需要在模塊的基礎上作電源處理即可，可以很方便的通 過 API 函 數庫控制模塊工作適合各種應用場景用戶開發。
二、產品特點
1. 支持多種協議：ISO 18000-6C/EPC C1G2 、 ISO 18000-6B、國標GB/T29768-2013(可拓展支持)。
2. 密集讀取：端口輸出33dBm，可根據需要設置功率，可應對非常密集的使用環境，多標簽識別算法，每秒可識別超過600張以上。
3. 能夠定頻或跳頻工作。
4. 輸出功率可調,調節步進:1dBz。
5. 支持標簽數據過濾、支持防碰撞協議、支持多標簽識別。
6. 全頻段、大功率、靈敏度高、功率準、零配置即可獲得性能。
三、規格參數
主要規格參數 | |
產品型號 | CK-M8 |
性能參數 | |
頻率范圍 | 940MHz～960MHz |
空口協議 | EPC C1G2、ISO18000-6B/C、GB/T29768-2013（可選配） |
RFID主芯片 | Impinj R2000 |
功能特點 | 支持密集讀寫、多標簽識別、支持標簽數據過濾、支持RSSI：可感知信號強度 |
通道數 | 8通道 |
RF輸出功率（端口） | 33dbm±1dbm（MAX） |
輸出功率調節 | ±1dbm |
前向調制方式 | DSB-ASK、PR-ASK |
連續讀標簽距離（讀EPC碼） | 0-10米，連續讀100次，讀取成功率大于95%（無干擾環境）（8dBi圓極化天線@H3） |
連續寫標簽距離（寫EPC碼） | 0?4米(與標簽芯片性能有關)，連續寫100次，寫成功率大于90%（8dBi圓極化天線@H3） |
標簽識別速度 | >600次/秒 |
通訊口 | TTL串口 |
物理接口 | 15PIN端子 1.25mm間距 |
空口協議 | ISO 18000-6C/EPC C1G2 、 ISO 18000-6B、 GB/T29768-2013（可拓展支持） |
功能特點 | 支持密集讀寫、多標簽識別、支持標簽數據過濾、支持RSSI：可感知信號強度 |
讀卡功耗 | （33dbm）：8W |
物理參數 | |
外觀尺寸 | 93.08*71.58*7.5mm |
外殼材質 | 鋁型材外殼 |
安裝方式 | 通過四個螺絲孔固定 |
電源 | |
工作電壓 | 5V 4A |
操作環境 | |
工作溫度 | -20°C~+70°C |
儲存溫度 | -40°C~+85°C |
工作濕度 | <95% (+25°C) |
