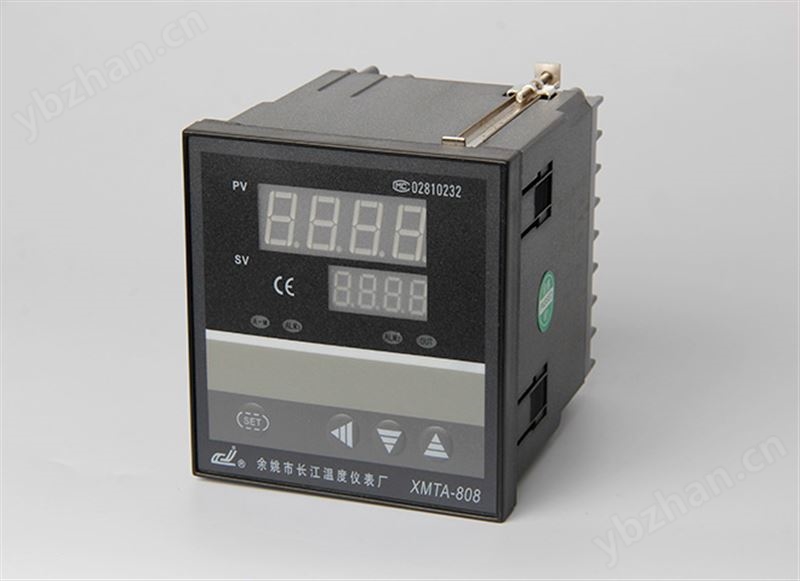

產品型號：XMTA*808系列
外型尺寸：96（寬）*96（高）*110mm
常用型號舉例：XMTA-818 XMTA-818G XMTA-818C XMTA-838等（參考產品選型說明）
一、產品概述
XMT*808系列智能溫度調節儀采用當今單片微機作主機，減少了外圍部件，提高了可靠性；采用模糊理論和傳統PID控制相結合的控制方式進行控制，使控制過程具有響應快、超調小、穩態精度高等優點，是一種高性能、高可靠性、全輸入的智能型溫度控制儀表，其功能幾乎適合所有溫度測量、控制的場合，并兼容其它工業參數測量及控制。
通過采用模塊化結構，進一步提高產品的整機性能；儀表采用四鍵操作，雙排四位LED數碼顯示，可同時顯示測量值和設定值或測量值和輸出值，具有手動/自動切換及自整定功能；具有體積小、功耗低、操作簡便、容易掌握、運行穩定、可靠，經濟實惠等特點；目前，本儀表已廣泛應用于機械、化工、陶瓷、輕工、冶金、石化、熱處理等行業的溫度其它工業參數的自動控制系統。
二、技術參數
2.1、輸入規格及范圍（一臺儀表即可兼容）：
① 熱電偶：K（-50～1300℃）、S（-50～+1700℃）、T（-200～+350℃）、E（0～800℃）、
J（0～1000℃）、B（0～1800℃）、N（0～1300℃）、WRe(0～2300℃)
② 熱電阻：CU50（-50～150℃）、PT100（-20～600℃）；
③ 線性電壓：0～5V、1～5V、0～1V、0～100mV、0～20mV等；
④ 線性電流（需外接分流電阻）：0～10mA、0～20mA、4～20mA等（線性電壓電流輸入的顯示范圍-1999～+9999由用戶定義）；
2.2、測量精度：
① 熱電阻、線性電壓、線性電流0.5級+1字
② 熱電偶輸入應采用銅電阻補償冷端或冰點補償冷端時0.5級+1字；
③ 儀表對B、S、WRE分度號在0～600℃范圍內可進行測量,但測量精度無法達到0.5級；
④ 分辨力：1、0.1；
2.3、響應時間: ≤0.5秒(設置數字濾波參數為0時)：
2.4、調節方式：
① 二位式控制方式（回差可調）；
② 常規PID控制方式（參數自整定功能）
③ 人工智能控制方式(包含模糊邏輯PID調節及參數自整定功能的控制算法)；
2.5、輸出規格：模塊化或非模塊化直接訂制輸出功能參數：
① 繼電器觸點開關輸出（常開+常閉）：250VAC/7A或30VDC/10A；
② SSR電壓輸出:12VDC/30mA(用于驅動SSR固態繼電器)；
③ 可控硅觸發輸出:可觸發5～500A的雙向可控硅;2個單向可控硅反向并聯；
④ 線性電流輸出：0～24mA間可任意定義起始電流及終端電流值（電壓范圍11～23VDC）；
2.6、通訊：
支持RS485通訊模式，采用AIBUS通訊協議，波特率支持以下幾種選擇：4800bps、9600bps
2.7、報警輸出:
支持兩個無源觸點輸出，觸點容量250VAC/7A；支持上限報警、下限報警、正偏差報警、負偏差報警等4種報警輸出方式（最多可輸出2路）；
2.8、隔離耐壓：電源端、繼電器觸發及信號端相互之間2000V耐壓試驗1分鐘無異常;
2.9、手動功能:自動/手動雙向無擾動切換；
2.10、電源供電:
① 85V-242VAC，50-60HZ；電源消耗 ≤4W
② 24VDC/AC 電源消耗 ≤4W ；
③ 220VAC±10% 50HZ；電源消耗 ≤4W
2.11、工作條件：
環境溫度:0～50℃，相對濕度不大于85％的無腐蝕性氣體及無強電磁干擾的場所；
2.12、產品認證：
本儀表通過CE歐共體安全認證及ROH S環保認證
三、產品選型
XMT □ 8 □ 8 □
(1) (2) (3) (4) (5)
（1） 外型尺寸標號：
空格：160×80×120 開孔152×76； A：96×96×110 開孔92×92
D：72×72×110 開孔68×68； E： 48×96×110 開孔44×92；
F：96×48×110 開孔92×44； S：80×160×120 開孔76×156
G：48×48×110 開孔44×44
（2） 操作顯示方式： 8：四鍵輕觸開關設定，雙排數字顯示，模糊控制。
（3） 附加報警： 0：無報警 ； 1：一組報警； 3：二組報警
（4） 輸入信號類型：‘8’：輸入信號自由互換
（5） 主控制方式：‘空格’：繼電器常開常閉觸點輸出；
A：單相過零觸發調節； A3：三相過零觸發調節；
B：單相移相觸發調節； B3：三相移相觸發調節；
C：4～20mA 、0～10mA連續電流輸出
E：0～5V電壓量輸出； K：附帶通訊模塊；
G：二位式固態繼電器調節輸出； W：帶微打印機信號
