| 材質 | 鋁合金 | 產地 | 進口 |
|---|---|---|---|
| 產品用途 | 閥門和風門的自動化控制 | 工作壓力 | 0.1Mpa |
| 加工定制 | 否 | 連接形式 | 法蘭 |
| 驅動能源 | 380/3/50 | 適用領域 | 船舶行業,化工行業,電力行業,石油行業,造紙行業,水利行業,環保行業,水電/火電 |
| 通道位置 | 直角式 | 執行質量標準 | 國標 |

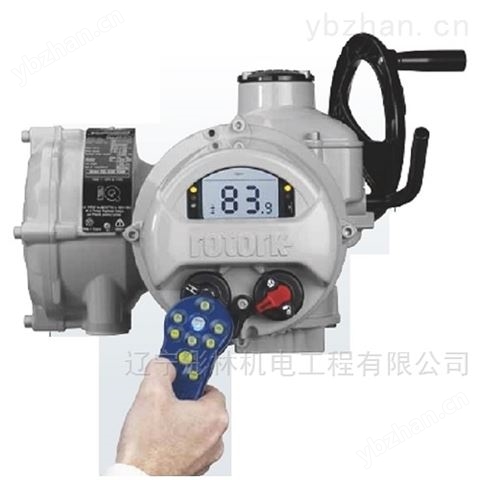

進口Rotork/IQT電動執行器
IQT是居于新技術前沿的產品研發結果，IQT的速度控制，通過把在AQ系列中使用了20多年的電機控制技術與IQ“執行器集成芯片"相結合，使得在不影響輸出力矩的情況下調整IQT的輸出速度
進口Rotork/IQT電動執行器
IQT是居于新技術前沿的產品研發結果。現在ROTORK IQ系列可以提供一個完整的執行器系列，可適應大部分需要控制和指示的角行程和多轉式閥門的應用，給用戶以高標準的性能及的價值。IQT系列提供中小型角形程閥門力矩大小達3000NM的直接操作。
主要特點：
1、終身使用：無論何種環境，任何應用場合，IQ的雙密封防水外殼及全面防護系統，全面保護內部器件。
2、調試簡便：非侵入式的紅外設定，方便簡單，用戶隨按隨用，快速設定和修改參數。
3、雙密封雙防護：防護等級為IP68---水下7米72小時，*防水、防塵，而且密不透氣。
4、力矩測量：力矩測量裝置，技術*，不受頻率、電壓和溫度變化的影響，可精確的、可重復的對力矩進行測量。
5、位置測量：非按觸式閥位測量系統，把閥位精確定位和容易確定末端位置變的異常簡單。
6、遠程診斷：利用IrDATM實現快速、安全、非侵入式的通訊和數據交換，可對執行器數據進行分析并給出建議。
【技術指標】
1、就地控制
1）、在電氣箱蓋上提供非侵入式控制旋鈕，紅色為就地/停止/遠程三態選擇開關，黑色旋鈕為就地開閥或關閥電動操作開關。
2）、就地控制也可以用IQ設定器在0.75米內進行開/關/停操作。
2、遠方開關量控制
1）、采用光隔離接口，通常為正極開關（也可提供負極開關）
2）、外部用戶提供控制電源：范圍20-60V AC/DC或60-120V AC
3）、執行器內部提供控制電源：24V DC
4）、每個控制端的下拉電源：
24V DC時為5mA 120V AC時為12mA
5）、接通時小電壓為20V
斷開時 3V是電壓
信號短時間為300ms
電纜的芯間 電容為：2uF
3、遠方模擬量控制
1）、增加備選板-比例控制板，用戶可用4-20mA模擬量控制。
2）、精度：1%
3）、死區：全行程內0-9.9%可調
4）、輸入阻抗：250Ω
5）、輸入信號可任意對應閥門位置。
4、輸出信號
1）、提供四個無源、單極的可鎖定觸點S1、S2、S3、S4，每個觸點可使用IQ設定器獨立設定為如下信號之一；每個觸點可設定為“常開"或“常閉"，觸點容量為5mA-5A 120V AC或30V DC。
a、閥位
全開、全關位置（精確的）或任意中間位置（0-99%開度）
b、狀態
閥門正在開、正在關、正在運行、選擇就地停止、選擇就地、選擇遠程、開閥或關閥連鎖啟動、緊急保護啟動等。
c、閥門報警
電機在行程中力矩跳斷、電機在全開或全關位置力矩跳斷、執行器被手輪操作。
d、執行器報警
電源掉相、內部24V DC丟失、電池電壓過低、溫度保護跳斷。
2）、提供一個監視繼電器，該繼電器為無源、可反轉的獨立繼電器，觸點容量為5mA-5A,120VAC或30V DC，有下列情況之一或以上，繼電器將斷開：
a、單項或多相掉電
b、控制電路電源故障
c、選擇開關在就地或停止位置
d、電機溫度保護器跳斷
進口Rotork/IQT電動執行器
