一、概述：
FZ20系列穿孔穿芯一體化交流電流變送器是組合電流互感器、電流變送器于一體的新一代交流電流變送器，它可以直接將被測主回路交流電流轉換成按線性比例輸出的DC4～20mA（通過250Ω 電阻轉換DC1～5V或通過500Ω電阻 轉換DC2～10V）恒流環標準信號，連續輸送到接收裝置（計算機或顯示儀表）。
FZ20系列產品為單匝穿孔穿芯式結構，使用時無需改動測量主回路，便于現場連接，原副邊高度絕緣隔離，兩線制輸出接線，輔助工作電源+24V與輸出信號線DC4～20mA共用，具有精度高，體積小、功耗小、頻響寬，抗干擾,4種補償措施和6大全面保護功能，兩線端口防感應雷能力強，具有雷擊波和突波的保護能力等優點。
二、主要特點：
- 專為電力自動化50/60Hz交流電流測量而設計的真有效值兩線制變送器；
- 采用單匝穿孔穿芯式結構，將電流互感器和電流變送器兩部分組合為一體化設計；
- 無感電阻并聯在電流互感器次級改變電流輸出為電壓輸出，解決了由于次級意外開路時產生的高電壓對設備與人員的傷害；
- 具有4種補償措施: ① 零位補償 ② 線性補償 ③ 溫度漂移補償 ④ 頻率帶寬補償；
- 具有6大全面保護功能：① 輸入過載保護 ② 輸出過流限制保護 ③ 輸出電流長時間短路保護 ④ 兩線制端口瞬態感應雷與浪涌電流TVS抑制保護 ⑤ 工作電源過壓極限保護≤35V ⑥ 工作電源反接保護；
- 原副邊高度絕緣隔離；
- 高可靠性，高穩定性，高性價比；
- 特別適用發電機、電動機、智能低壓配電柜、空調、風機、路燈等負載電流的智能監控系統；
- 超低功耗，單只靜態時0.096W,滿量程功耗為0.48W,輸出電流內部限制功耗為0.6W；
- 頻率帶寬: AC40～1000KHz；
三、產品優點：
- 不易受寄生熱電偶和沿電線電阻壓降和溫漂的影響，可用非常便宜的更細的雙絞線導線；
- 在電流源輸出電阻足夠大時，經磁場耦合感應到導線環路內的電壓，不會產生顯著 影響，因為干擾源引 起的電流極小，一般情況利用雙絞線就能降低干擾；
- 電容性干擾會導致接收器電阻有關誤差，對于4-20mA兩線制環路，接收器電阻通常為250Ω（取樣Uout=1～5V）這個電阻小到不足以產生顯著誤差，因此，可以允許的電線長度比電壓遙測系統更長更遠；
- 各個單臺示讀裝置或記錄裝置可以在電線長度不等的不同通道間進行換接，不因電線長度的不等造成精度的差異；
- 將4mA用于零電平，使判斷輸送線開路或傳感器損壞（0mA狀態）十分方便；
- 在兩線輸出口容易增設防浪涌,防雷器件,有利于安全防雷防爆。
四、技術參數：
- 精度：優于0.5％；
- 非線性失真：優于0.5％；
- 額定工作電壓：DC+24V±20％，極限工作電壓≤35V；
- 電源功耗：靜態4mA，動態時相等與環路電流，內部限制25mA+10％；
- 額定輸入：AC0～300A各檔；
- 穿孔穿芯圓孔直徑：20mm；
- 輸出形式：兩線制DC4～20mA；
- 輸出電流溫漂系數：≤50ppm/℃；
- 響應時間：≤100ms；
- 輸入/輸出絕緣隔離強度：AC3000V / 1min、1mA；
- 輸出負載電阻：RL（Ω)＝（V＋）－10V／0.02A；
- 注：(1)標準V＋24V時負載阻抗為700Ω；
(2)RL＝250Ω 轉換1～5V的電阻 ＋ 兩根傳輸線路總銅阻。 - 輸入過載保護：30倍1min；
- 輸出過流限制保護：內部限制25mA+10％；
- 注：*標準輸出過流限制保護：內部限制25mA+10％；
- 兩線端口瞬態感應雷與浪涌電流TVS抑制保護能力：TVS抑制沖擊電 35A/20ms/1.5KW；
- 兩線端口設置有+24V電源反接保護；
- 輸出電流設置有長時間短路保護限制：內部限制25mA+10%；
- 工作環境： －40℃～＋80℃，10％～90％RH；
- 貯存溫度： －50℃～＋85℃；
- 執行標準： GB/T13850－1998；
五、安全注意事項 ：
- 在要求高精度的測量時，轉換電阻是至關重要的，轉換1～5V的電阻250Ω應選擇0.5W低溫漂金屬膜電阻，轉換2～10V的電阻500Ω應選擇1W低溫漂金屬膜電阻；
- 在使用時轉換電阻不允許開路與接觸不良，不允許在轉換電阻回路串接熔斷器和自復式保險絲；
- 在使用昂貴的A/D輸入接口上并聯一只P6KE6.2A或P6KE6.8A是非常必要的保護措施，如下圖：文章請鏈接( TVS瞬態干擾抑制器性能與應用）；
- 原邊單匝穿孔穿芯主回路母線溫度不得超過85℃；
- 本產品為戶內使用環境，如需在戶外使用，須安裝在避雨防水的機箱（柜）內；
- 單匝穿孔穿芯回路輸入電壓≤1KVac，更高電壓取決于主回路導線的絕緣；
六、型號與規格：
產品型號 | 類別 | 輸入 | 輸出 | 精度 | 工作電源 |
孔徑20mm | I-電流 | 0～40A | 4～20mA | 0.2級 0.5級 | ＋24VDC |
0～50A |
0～80A |
0～100A |
0～150A |
0～200A |
0～250A |
0～300A |
訂貨舉例：FZ20－200A／4-20mA（兩線制）

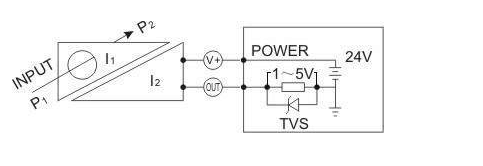

七、接線示意圖：

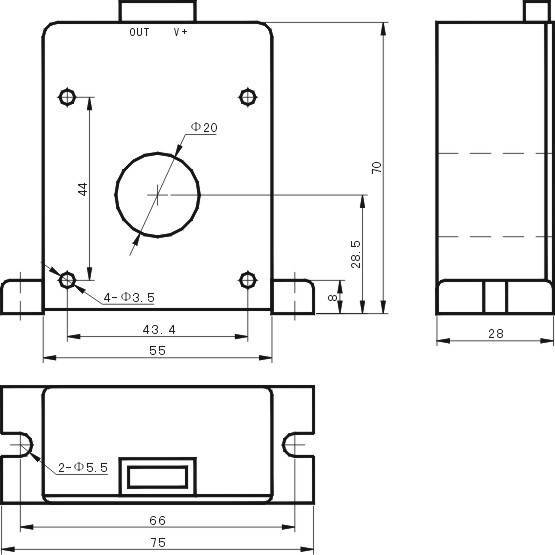

八、外型尺寸圖：
