eMMC SD SDIO電氣驗證和協議解碼軟件提供eMMC和SD、SDIO規范規定的電氣測量合規性測試和協議解碼。在泰克示波器中運行的PGY-eMMC和SD、SDIO電氣驗證和協議解碼軟件只需點擊一下按鈕，即可進行電氣測量和協議解碼。這樣，工程師就可以快速檢查 eMMC和SD、SDIO合規性，并靈活地調試故障。此外，工程師還可以解碼命令并做出響應，以調試通信。

詳細介紹

主要特征

·eMMC SD SDIO電氣驗證和協議解碼軟件符合 eMMC 4.51 和 5.0 版以及 SD 3.01 版規范

·支持 SDR 和 DDR 以及用于電氣測量和協議解碼的啟動模式

· eMMC/SD/SDIO 協議感知觸發器功能

· eMMC SD SDIO電氣驗證和協議解碼軟件會使用 CMD 自動識別讀寫操作，并相應地應用電氣參數限制。

·詳細視圖通過在單個視圖中關聯每個協議數據包的模擬波形、協議信息和電氣測量值，提供高效的調試功能

·協議視圖按順序列出協議活動，幫助設計人員了解主機和卡的交易情況

· 協議視圖中命令令牌結束時的時間戳和響應令牌開始時的時間戳可使設計人員遵守規范并查找主機和卡之間的任何時間異常。

·軟件在協議視圖中顯示命令和響應的詳細信息，并在卡狀態中列出錯誤信息，以便快速分析

·支持基于光標的測量，可進行手動定制測量

·能以 CSV 和 txt 格式存儲 eMMC、SD 和 SDIO 協議數據

· 縮放、撤消和貼合屏幕等實用功能可在詳細視圖中調試問題原因的同時輕松操作波形，使其成為易于使用的工具

· 該軟件與基于 Windows 的泰克示波器無縫集成，支持使用示波器的實時通道進行實時信號分析。

·支持長記錄長度的數據分析，示波器更多的采集存儲器可對協議事件進行更長時間的分析

·生成 pdf 格式的報告

·支持泰克示波器的 WFM 和 isf 文件格式，可進行離線分析

eMMC SD SDIO電氣驗證和協議解碼軟件

應用

1.協議分析
2. eMMC 和 SD（UHS-I）電氣符合性測試（支持 eMMC4.42、4.51 和 5.0 以及 SD3.01）
3.模擬波形、協議活動和電氣測量的相關性

與泰克的無縫集成示波器

eMMC SD SDIO電氣驗證和協議解碼軟件

eMMC 、SD、SDIO 電氣驗證和協議解碼軟件可在泰克高性能視窗示波器內運行。自動從示波器實時通道導入數據。還支持泰克 .wfm 和 .isf 文件格式。這使得 eMMC 和 SD 信號的實時和離線測試成為可能。

1. 可靈活選擇要測試的卡接口類型和相關總線速度模式

2. 靈活選擇必要或所有電氣測量

3. 保存和調用應用程序設置，以便在不同時間重復測試

4. 支持使用示波器實時數據的單次和連續測試模式

5. 在線幫助

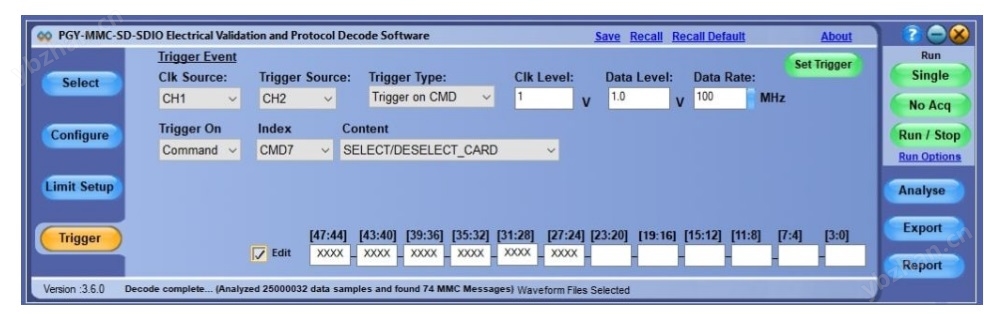

支持 eMMC/SD/SDIO 協議

eMMC SD SDIO電氣驗證和協議解碼軟件為了有效地測試和調試 eMMC/SD/SDIO，必須在正確的條件下捕獲信號。 PGY-MMCSD 軟件通過示波器的串

行模式觸發選項提供協議感知觸發，以捕捉 CMD 線路中特定事件的信號。

1. 根據指令或響應靈活觸發

2. 提供帶有命令和響應的所有標準觸發器模式

3. 靈活編輯觸發模式

自動電氣驗證和協議解碼軟件

eMMC SD SDIO電氣驗證和協議解碼軟件

根據 eMMC 和 SD 的規格，讀取和寫入操作的測量限制是不同的。 PGY-MMC-SD 測量算法可自動發現讀寫操作，并根據相應的限制進行驗證。這樣就能節省時間，識別讀寫操作并隔離合規性問題。

1. 列出電氣測量值，包括整個采集波形的平均值、最小值和max值

2. 用橙色表示測量值是否超出最小或max限值

3. 將電氣測量的下限和上限與測量值進行比較

4. 支持符合 eMMC 4.41 和 4.51 以及 UHS3.1 規范的電氣測量功能

5. 自動識別讀寫操作，并根據 eMMC 和 UHS-I 規范應用電氣限制

CMD、響應和數據之間的時序參數

eMMC SD SDIO電氣驗證和協議解碼軟件

PGY-MMC-SD 軟件會列出主機和卡之間的所有協議活動。現在，工程師可以從卡上快速查看命令及其相應的響應。選定的協議活動詳情列于列表表右側。現在，工程師無需費力了解每條信息的內容，就能知道卡或任何其他信息向主機報告的錯誤。

通過自定義極限設置鑒定 PHY 層

PGY-MMC-SD 不僅適用于標準電氣符合性測試，您還可以改變限值，用自定義限值測試您的設備。通過直觀的限值和參考電平設置，您可以配置限值和參考電平，以滿足您的定制測試需求。這樣，您就可以對設備進行超出規格的測試，并確定其特性。

eMMC SD SDIO電氣驗證和協議解碼軟件

強大的調試環境詳細視圖

在詳細視圖中，工程師可以在單一視圖中查看模擬波形、協議細節和電氣測量。如果電氣測量出現故障或協議信息出現錯誤，設計人員可以快速將協議數據與模擬波形關聯起來。這些協議錯誤可能是由于電氣測量失敗造成的。用戶可以選擇詳細視圖中的任意一行，相應的模擬波形將被放大并顯示出來。在同一行中，工程師可以查看與所選行相對應的所有電氣測量值。縮放、光標和標記等實用功能可在調試時進行自定義測量。

詳細視圖提供以下功能：

1. 在波形視圖窗口中繪制獲取的波形

2. 列出解碼表中每一行的所有已解碼命令和響應標記

3. 識別命令和響應的類型，便于解釋協議

4. 列出各行命令和響應的電氣測量值

5. 選定的協議命令或響應的相關模擬波形將繪制在窗口中。

6. 總線圖 “視圖會疊加所選行的協議數據和波形

7. 抓取按鈕可存儲所選波形窗口，以便生成報告

8. 通過縮放、貼合屏幕、平移、撤銷、垂直和水平光標，可快速分析和測量電信號

eMMC SD SDIO電氣驗證和協議解碼軟件

業內首ci對 CMD 和數據信號進行解碼：

eMMC SD SDIO電氣驗證和協議解碼軟件

PGY-MMC-SD 利用 MSO70000/5000 系列示波器數字通道的強大功能，提供 eMMC 和 UHS-I 數據信號的行業解碼。PGY-MMC-SD 軟件會自動檢查協議完整性。這樣就可以用非常簡單的方法確保協議數據包符合eMMC協議規范和 UHS-I 規范。

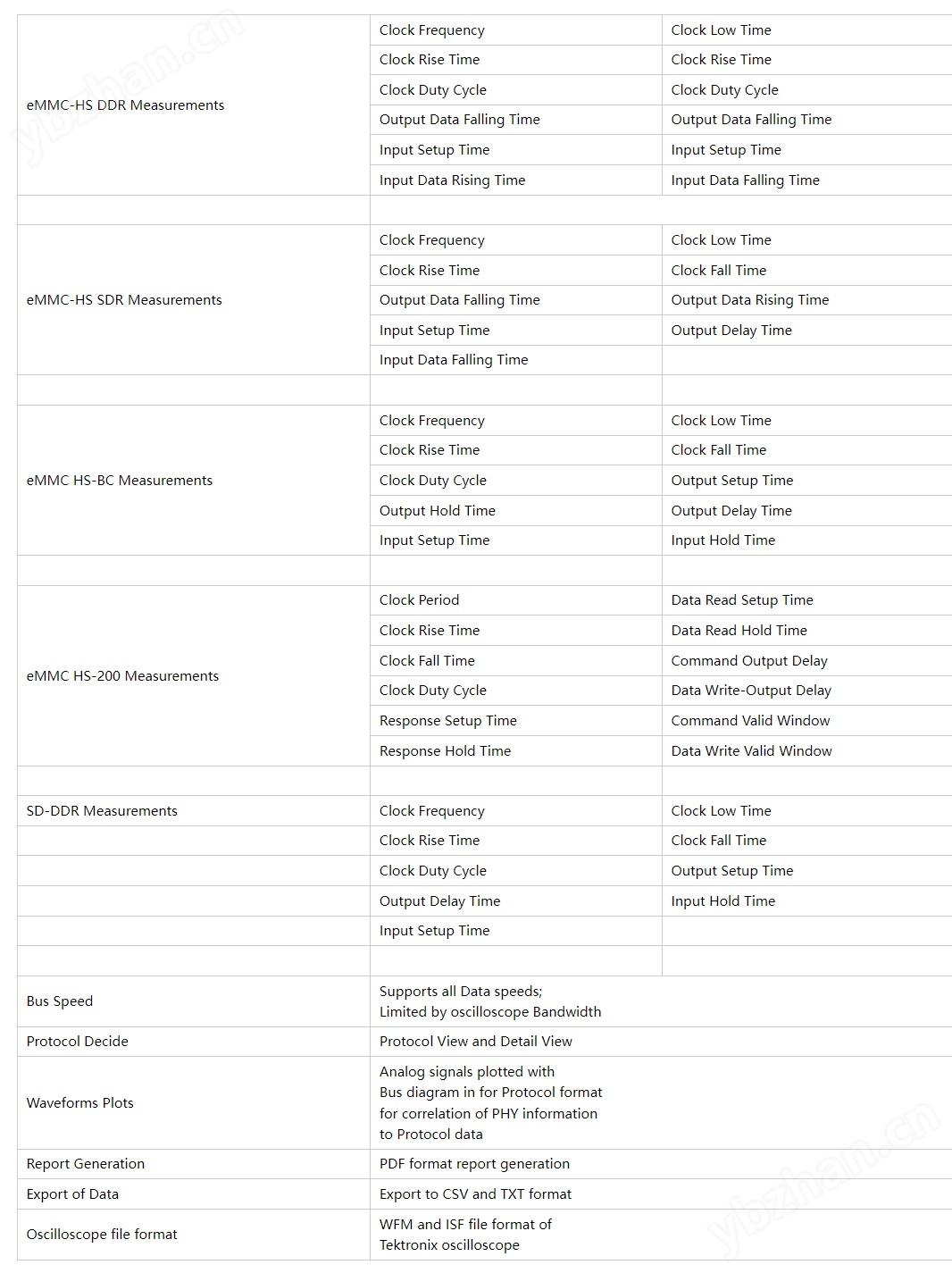

協議測試：

eMMC SD SDIO電氣驗證和協議解碼軟件
