【型號推薦：TH-L3S，氣象環境監測儀器設備生產廠家，云境天合支持商家定制服務，設備選擇山東云境天合您放心】雷達流速儀是一款基于多普勒效應的非接觸式流速測量設備，通過發射雷達波并接收水面反射波，根據多普勒頻移計算水流速度。其優勢顯著：非接觸測量避免傳統方法對水流的干擾，且不受溫度、泥沙、漂浮物影響；可實時監測流速變化，數據傳輸至處理系統進行分析展示；測量精度高，分辨率可達0.001m/s，量程覆蓋0.1-40m/s；安裝簡便，支持太陽能供電，適應野外長期監測。應用場景廣泛，涵蓋水資源管理（河流、湖泊、水庫流速監測）、水利工程（河道、渠道、水閘流速測量）、環境監測（城市排水系統、海洋湖泊流速監測）及災害預警（洪水、內澇預測）等領域，為水文學研究和水資源管理提供關鍵技術支持。
一、產品簡介
我司研發的雷達流速儀采用了K波段平面微帶陣列天線，能量集中，低功耗；儀器集成了垂直角度補償、流速平均、信號強度檢測、串口通信控制等功能，非接觸式雷達測流系統測速時設備不受污水腐蝕，不受泥沙影響，土建簡單，少受水毀影響，便于維護，保障人員安全。不僅可用于平時環境監測，而且特別適合承擔急難險重觀測任務。
二、產品特點
1.非接觸、安全低損、少維護、不受泥沙影響
2.能勝任洪水期高流速條件下的測
3.具有防反接、過電壓保護功能
4.系統功耗低，一般太陽能供電即可滿足測流需要
5.多種接口方式，既有數字接口又具有模擬接口，兼容標準Modbus-RTU協議方便接入系統；
6.具備無線數據傳輸功能（選配）
7.可獨立與現在運行中的城市水情、污水、環境自動測報系統聯機
8.測速范圍寬，測量有效距離遠達10m
9.多種觸發模式：周期、觸發、手動、自動
10.安裝特別簡單，土建量很少
11.全防水設計，適合野外使用
三、技術參數
| 測量范圍 | 0.1-20m/s 液位0-30米 |
| 測量精度 | 測速精度：±0.01 米/秒；±1%FS |
| 雷達天線 | 平面微帶陣列天線 |
| 雷達垂直傾斜角修正 | 自動修正 |
| 流速方向識別 | 雙向（浮點數雙向） |
| 測量持續時間 | 可設定 |
| 測量間隔 | 上電后連續測量 |
| 雷達頻率 | 24GHz（K-Band) |
| 供電范圍 | DC12VDC |
| 數字接口 | RS485 |
| 模擬輸出 （默認無） | 4-20Ma可以選 |
| 無線傳輸（可選） | 選配 |
| 12V供電能耗 | 測量時約120mA |
| 外殼材質 | 不銹鋼、鋁合金外殼 |
| 防護等級 | IP68 |
| 工作溫度 | -35℃-70℃ |
| 存儲溫度 | -40℃-70℃ |
| 防雷（選配） | 集成防雷功能 （選配） |
| 雷達距水面距離 | 有效距離40m（和水面紋波有關，波浪越大測量距離越遠） |

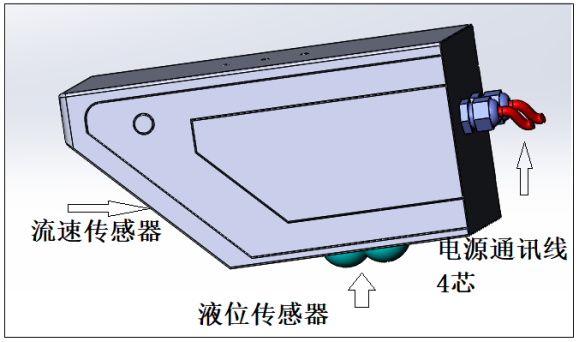

四、產品結構圖

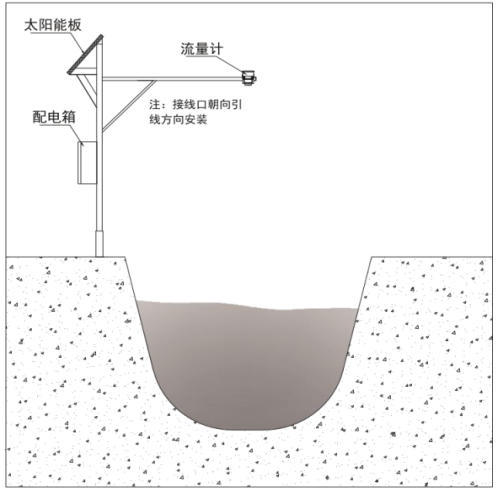

五、產品安裝圖

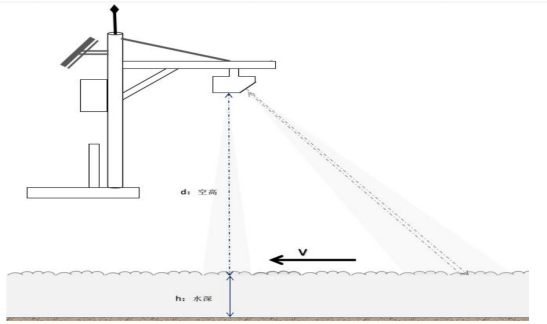

安裝示意圖如圖，現場安裝可借助于橋梁，支架等現有的建筑基礎，但必須保證流速儀雷達波發射方向與水流方向平行，流速儀發射波與水面呈45，出廠默認調節45°角
六、安裝注意事項
1.安裝需要選擇流態穩定，直線渠道上，遠離閘門出口，渠道彎頭位置
2.安裝高度盡量控制5米以內（距離越近測量信號越強，數據越可靠）
3.水流速低于0.25，且水紋波小，有測量不穩定可行性
