詳細說明進口蒸汽自力式壓力調節閥進口蒸汽自力式壓力調節閥用途和適用范圍進口蒸自力式壓力調節閥(以下簡稱壓力閥)是一種無需外來能源而只依靠調介質自身的壓力變化進行自動調節壓力的節能型產品．具有測量、執行、控制的綜合功能
詳細說明

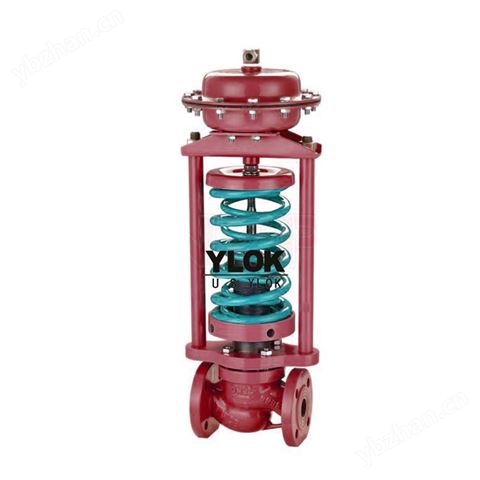

進口蒸汽自力式壓力調節閥
進口蒸汽自力式壓力調節閥用途和適用范圍
進口蒸自力式壓力調節閥(以下簡稱壓力閥)是一種無需外來能源而只依靠調介質自身的壓力變化進行自動調節壓力的節能型產品．具有測量、執行、控制的綜合功能。廣泛適用于石油、化工、冶金、輕工等工業部門及城市供熱、供噯系統。本產品可用于非腐蝕性(*溫度350℃)的液體、氣體和蒸汽等介質的壓力控制裝置。
進口蒸汽自力式壓力調節閥結構及工作原理
本產品為直接作用型自力式壓力調節閥．由閥體、閥座、閥芯部件、閥蓋、頂盤、上、下膜蓋、膜片、彈簧、調節螺母等零部件所組成。
工作原理
(I)作閥后壓力調節時的工作原理：(見圖la)
工藝介質的閥前壓力Pl經過閥芯、閥座的節流后，變為閥后壓力P2。P2經過控制管線輸入執行器的下膜室作用在頂盤上．產生的作用力與彈簧的反作用力相平衡．決定了閥芯、閥座的相對位置．控制閥后壓力。當閥后壓力P2增加時．P2作用在頂盤上的作用力也隨之增加。此時．頂盤的作用力大于彈簧的反作用力．使閥芯關向閥座的位置．直到頂盤的作用力與彈簧反作用力相平衡為止。這時．閥芯與閥座之間的流通面積減少．流阻變大．從而使P2降為設定值。同理，當閥后壓力P2降低時．作用方向與上述相反．這就是閥后壓力調節時的工作原理。當需要改變閥后壓力P2的設定值時．可調整調節螺母8。
