300/500V 云母帶+交聯聚乙烯絕緣，低煙無鹵護套電力電纜（單芯）
FFX300 05Z1Z1-R (PH120) (CU/MGT+XLPE/LSZH 300/500V Class 2)

應用
該電纜適用于某些區域，在那里電路完整性在保持電力供應方面是非常關鍵的。該電纜主要應用于緊急照明，控制和電力電路，發電站，火災警報系統，地下隧道，消防電梯，自動扶梯，以及高層建筑的配線線纜。

標準
設計符合IEC 60502-1

FFX300 05Z1Z1-R (PH120) (CU/MGT+XLPE/LSZH 300/500V Class 2)

防火標準

線路完整性	IEC 60331-21; BS 6387 CWZ; DIN VDE 0472- 814(FE180); BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1
施加機械沖擊時的線路完整性	EN 50200(PH120); CEI 20-36/4-0
施加機械沖擊和水噴射時的線路完整性	EN 50200 附錄 E
系統線路完整性	取決于鋪設系統的DIN 4102-12, E30
阻燃性（單根垂直線纜測試）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1; DIN VDE 0482-265-2-1
降低火蔓延（垂直安裝的成束電纜測試）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
無鹵	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
無腐蝕性氣體排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
zui小煙霧釋放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2; BS 7622-1&2
無有毒氣體	NES 02-713; NF C 20-454

FFX300 05Z1Z1-R (PH120) (CU/MGT+XLPE/LSZH 300/500V Class 2)

額定電壓
300/500V

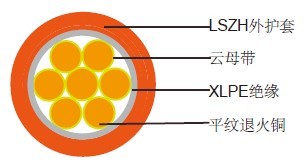

電纜說明
導體：平紋退火銅導線，多股絞合符合IEC(EN) 60228 class 2.
防火層; 覆合于交聯聚乙烯復合物的云母帶。
接地線：未絕緣的實心或者絞合鍍錫銅導線
絕緣層：符合BS 7652標準第6.1部分的熱塑性塑料，低煙無鹵復合物LTS3類（符合BS 7655:第2.6 部分指出，塑性塑料，低煙無鹵復合物SW2-SW4類型

FFX300 05Z1Z1-R (PH120) (CU/MGT+XLPE/LSZH 300/500V Class 2)

色碼
絕緣顏色遵循BS7671標準

芯數	帶接地線	不帶接地線
2芯	-	藍，棕
3芯	黃綠線，藍，棕	棕，灰，黑
4芯	黃綠線，棕，灰，黑	棕，灰，黑。藍
5芯	黃綠線，棕，灰，黑。藍	棕，灰，黑。藍，黑
5芯以上	黃綠線，黑（1.2.3.4.5...）	黑（1.2.3.4.5...）

護套顏色：黑色或根據客戶要求

電氣特性

介電試驗	2000 V r.m.s. x 5’ (芯/芯)
絕緣電阻	20 MΩ x km ( 20°C時)
短路溫度	250°C

物理性能和熱性能
工作溫度范圍（固定狀態下）：-30°C – +90°C
安裝溫度范圍（運動狀態）：-20°C – +50°C
zui小彎曲半徑：8×OD

FFX300 05Z1Z1-R (PH120) (CU/MGT+XLPE/LSZH 300/500V Class 2)

結構參數

導體		FFX300 05Z1Z1-R (PH120)
標稱截面積	絞線的數量和直徑	絕緣厚度	標稱外徑	標稱重量	無地線時
標稱截面積	絞線的數量和直徑	絕緣厚度	標稱外徑	標稱重量	標稱外徑	標稱重量
mm2	No./mm	mm	mm	kg/km	mm	kg/km
1.5	7/0.53	0.5	0.5	4.4	4.4	29
2.5	7/0.67	0.5	0.5	4.9	4.9	40
4	7/0.85	0.5	0.5	5.5	5.5	55

電氣性能
導體運轉溫度: 90°C
周圍溫度: 30°C

載流容量（A）

導體截面積	參考方法4 （附在熱絕緣墻上的導管上）		參考方法3 （附在線槽或者墻上等的導管上）		參考方法1 （直接用夾子夾?。?/td>		參考方法11（在一個有孔徑的電纜匣中，垂直或者水平）		參考方法12
導體截面積	參考方法4 （附在熱絕緣墻上的導管上）		參考方法3 （附在線槽或者墻上等的導管上）		參考方法1 （直接用夾子夾?。?/td>		參考方法11（在一個有孔徑的電纜匣中，垂直或者水平）		水平隔開	垂直隔開	三相分開
	2根電纜單相交流或者直流電	3根或者 4根電纜三相交流電	2根電纜單相交流或者直流電	3根或者 4根電纜三相交流電	2根電纜單相交流或者直流電電纜水平分開或者緊挨著	3根或者4根電纜三相交流電電纜水平分開或者緊挨著	2根電纜單相交流或者直流電纜水平分開或者緊挨著	3根或者 4根電纜三相交流電電纜水平分開或者緊挨著	2根電纜單相交流或者直流3 根電纜三相交流電	2根電纜單相交流或者直流 3根電纜三相交流電	3跟電纜三相分開 3相交流電
1	2	3	4	5	6	7	8	9	10	11	12
mm2	A	A	A	A	A	A	A	A	A	A	A
1.5	18	17	22	19	25	23	-	-	-	-	-
2.5	24	23	30	26	34	31	-	-	-	-	-
4	33	30	40	35	46	41	-	-	-	-	-

電壓降落（/A/m）

標稱截面積	2根電纜直流電	2根電纜單相交流電
標稱截面積	2根電纜直流電	參考方法3和4 （附在墻上的導管上等）	參考方法1和11 （直接用線夾夾住或者置于電纜槽中）	參考方法3和4 （附在墻上的導管上等）	參考方法1， 11,12（三相分開）	參考方法1,11 （水平相鄰分開
1	2	3	4	5	6	7
mm2	mV/A/m	mV/A/m	mV/A/m	mV/A/m	mV/A/m	mV/A/m
1.5	31	31	27	27	27	27
2.5	19	19	16	16	16	16
4	33	12	10	10	10	10
