RS-485與多傳感器連接方法與關鍵技術

一、連接拓撲選擇

?手拉手菊花鏈拓撲?

使用屏蔽雙絞線(推薦RVSP2*0.5型號)串聯所有傳感器,禁止星型或樹形連接以避免信號反射。

總線首尾端需并聯120Ω終端電阻,中間節點不接電阻。

?擴展方案?

?設備數量限制?:單總線理論支持247節點,但超過32節點時輪詢周期>2分鐘,需通過中繼器分割總線

?分區域部署?:多個RS-485子網通過網關整合,降低單總線負載

二、硬件連接規范

?接線步驟?

傳感器A+/B-線嚴格對應總線極性,使用雙絞線降低共模干擾

獨立供電傳感器電源,避免共用轉換器VCC導致過載

?抗干擾設計?

線纜長度>100米時加裝防雷模塊

強電磁環境采用鎧裝屏蔽層接地處理

三、通信協議配置

?參數設置?

統一波特率(常用9600/19200bps)、數據位(8位)、校驗方式(無校驗/偶校驗)、停止位(1位)

?輪詢機制?

主站廣播請求指令,指定從站地址(Modbus RTU地址范圍1-247)

設置超時重發機制(建議300-500ms)


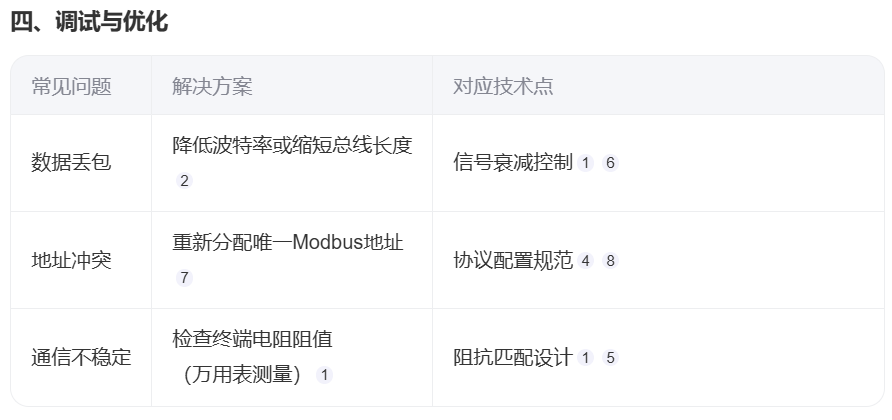

?實施案例?:

某污水處理廠通過菊花鏈拓撲連接58個水質傳感器,采用以下配置實現穩定通信:

總線分段:3條子網(每網≤20節點)通過RS-485集線器級聯

參數設置:19200bps/8N1,輪詢周期1.5秒

線纜:RVSP2×1.0屏蔽雙絞線,每段≤400米

(注:具體實施需結合傳感器協議手冊調整參數)
