產品類別： 隔離放大器 產品說明： 該隔離放大器采用新型磁電隔離技術,性能更加穩定,使輸入、輸出、工作電源間相互隔離,隔離電壓達3000VDC,體積小,低成本,高精度,阻燃標準設計,滿足惡劣的工業現場的隔離安全作用,廣泛應用于DCS或PLC工業自動采集系統. 產品型號： JSD MI-V(I)x-Px-V(I)Ox 資料下載： 輸入信號： 4-20mA/0-20mA/0-±10V/1-5V 輸出信號： 0-±5V/4-20mA/0-20mA/0-2.5V 隔離電壓： 2500VDC 隔離方式： 磁電隔離 產品精度： 0.1%,0.2% 產品尺寸： 32*8.9*14.2mm 通道數： 一入一出 封裝方式： SIP12

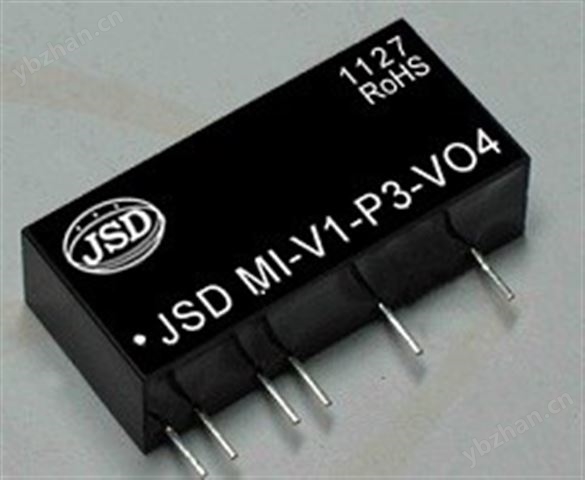

JSD MI系列 正負單雙向信號隔離放大器模塊IC
產品特征：
◆低成本、小體積,SIP封裝符合UL94-V0阻燃標準
◆無需外接電位器,免零點和增益調節
◆電源、信號輸入、信號輸出相互之間2500VDC 隔離
◆工作電源：5VDC，12VDC，15VDC，24VDC等單電源供電
◆0-75mV/0-5V/0-10V/0-±100mV/0-±10V/4-20mA/0-±20mA等電壓電流信號之間的相互轉換及放大
◆工業級溫度范圍: -45~+85 ℃
◆精度等級：0.1級、0.2級；全量程范圍內的線性度（非線性度<0.1%）
應用場所：
◆直流電流/電壓信號的隔離、轉換及放大
◆工業現場信號隔離及遠程長線無失真?zhèn)鬏?BR>◆模擬信號地線干擾抑制及模擬量隔離、采集
◆4-20mA/0-±20mA/0-±10V/0-10V/0-20mA等傳感器信號的隔離及變換
◆模擬量信號采集并實現一進二出、一進三出、一進四出、二進二出、三進三出隔離信號功能
◆儀器儀表與傳感器信號收發
◆電量隔離測控的工業現場
◆電力監控、醫療設備隔離安全柵
產品概述：
捷晟達科技的JSD MI系列隔離放大器是一種磁電隔離的混合集成電路，該隔離放大器模塊前級是電壓(電流)信號輸入, 后級是電流(電壓)信號輸出,同一芯片上集成了一個多隔離的微功耗電源向內部信號處理電路供電，使信號輸入、工作電源、信號輸出間相互隔離。該模塊采用電磁隔離技術,相比光耦隔離具有更好的溫飄特性和線性度。
詳細技術資料:
隔離器選型表：
