目錄:濰坊亞峰化工儀表有限公司>>流量計>>節流裝置流量計>> YFLJP山東 調整型流量計 節流裝置 質優價實 孔板流量計
| 材質 | 不銹鋼 | 產地 | 國產 |
|---|---|---|---|
| 加工定制 | 是 | 精度等級 | 0.5 |
| 量程比 | 1:10,1:15 | 適用介質 | 氣體,液體 |
| 質保 | 1年 |

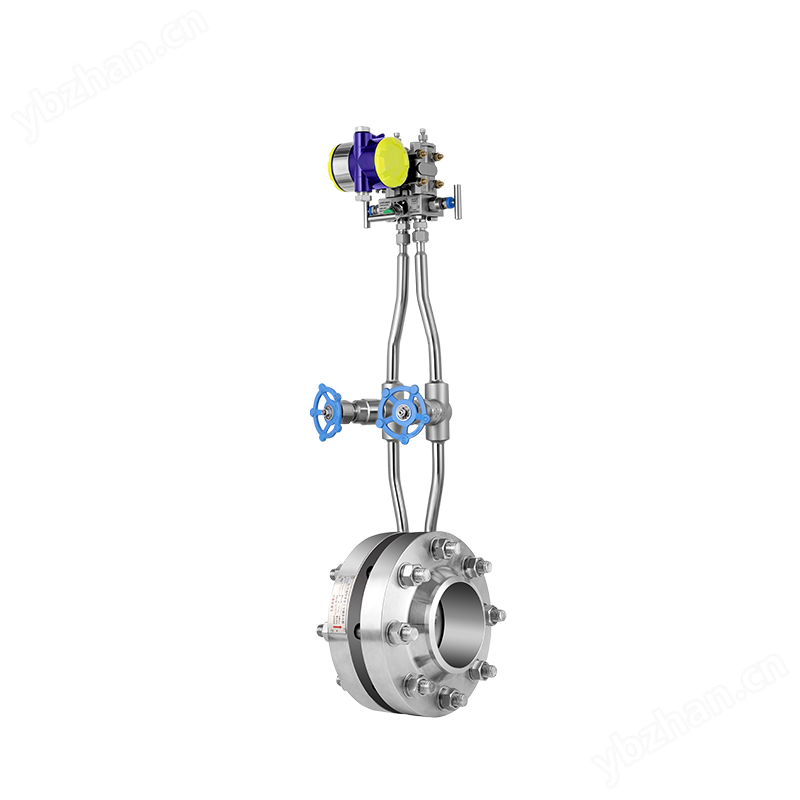

山東 調整型流量計 節流裝置 質優價實
概述：YFLJP型平衡孔板流量計也稱調整流量計、多孔孔板流量計，是常規孔板流量計的升級版，平衡流量傳感器是一個多孔的圓盤節流整流器，安裝在管道的截面上，每個孔的尺寸和分布是基于特殊的公式和測試數據而定制的，稱為函數孔。當流體穿過圓盤的函數孔時，流體將被平衡整流，渦流被小化，形成近似理想流體，通過取壓裝置，可獲得穩定的差壓信號，根據伯努利方程計算出體積流量、質量流量。
產品特點：
1.測量精度優于1.0級 ；
2.整流功能，前后直管段要求更短，有效降低了安裝要求 ；
3.對稱多孔式結構設計，一臺調整型流量計可雙向測量流體流量；
4.增大節流裝置的厚度以增強流體整直功能 ；
5.能量優化，本產品的測量差壓更小，流出系數增大，相對應的壓力損失
更小，降低能耗 ；
6.連接形式多樣，分法蘭卡裝和管道式兩種，卡裝式結構可分為RF突面和RJ環槽連接面兩種，結構緊湊，既方便拆卸，也方便日后使用維護。
技術參數：
測量介質 | 液、氣、蒸汽、混相流 | 量程比 | 1:10,1:15 |
測量口徑 | 15mm≤DN≤1200mm | 測量精度 | 0.5級，1.0級 |
公稱壓力 | PN≤42MPa | 材質 | 可根據測量介質擇優選取 |
溫度范圍 | -50℃≤t≤550℃ | ||
選型表：
型號 | 編碼規則 | 說明 | ||
系列 | YFLJ | 亞峰節流裝置 | ||
類型 | B | 標準孔板/內藏孔板 | 標準節流裝置 | |
P | 平衡/調整流量計 | 低壓損，低直管段要求 | ||
V | V錐流量計 | 低壓損，低直管段要求 | ||
Q | 圓缺孔板/偏心孔板 | 常用于臟污介質測量 | ||
Z | 噴嘴流量計 | 標準節流裝置，常用于蒸汽測量 | ||
W | 文丘里流量計 | 標準節流裝置，低壓損，低直管段要求 | ||
T | 其他節流裝置 | 四分之一圓孔板、彎管流量計等 | ||
口徑 | -X | X代表口徑規格 | DN15-1200 例如DN100，可表示為-100 | |
壓力等級 | 1.0 | PN10 | 2.0 | CL150LB |
1.6 | PN16 | 5.0 | CL300LB | |
2.5 | PN25 | 11.0 | CL600LB | |
4.0 | PN40 | 15.0 | CL900LB | |
6.3 | PN63 | 26.0 | CL1500LB | |
10.0 | PN100 | 42.0 | CL2500LB | |
16.0 | PN160 |
| ||
25.0 | PN250 | |||
取壓方式 | F | 法蘭取壓 | D | 環式取壓 |
J | 角接取壓 | H | 徑距取壓 | |
法蘭取壓 | C | 碳鋼 | PL | 316L |
P | 304 | T | 其他材質 | |
連接方式 | D | 法蘭對夾式 |
| |
H | 管道法蘭式 | 管道式法蘭連接 | ||
Y | 管道對焊式 | 管道式對焊結構，無法蘭 | ||
節流件材質 | P | 304 | PL | 316L |
P1 | 321 | T | 其他材質 | |
附件 | 省略 | 無 | S | 三閥組 |
L | 冷凝器 | Y | 差壓變送器 | |
F | 根部閥 |
| ||
組裝 | 省略 | 不組裝 |
| |
Z | 組裝一體式 | 組裝一般標配附件及差壓變送器 | ||
