| 產地 | 國產 | 加工定制 | 否 |
|---|
HART375手操器適合HART協議智能壓力變送器、V錐流量計、靶式流量計以及渦街流量計的通訊操作，與HART275、 HART375兼容，具有*的兼容性，可通訊1151，3051，EJA，ABB及其他HART協議的進口儀表，*兼容國產的各種智能壓力變送器
HART375手操器
金湖海聯儀表有限公司 ： 黃 同號
基本使用

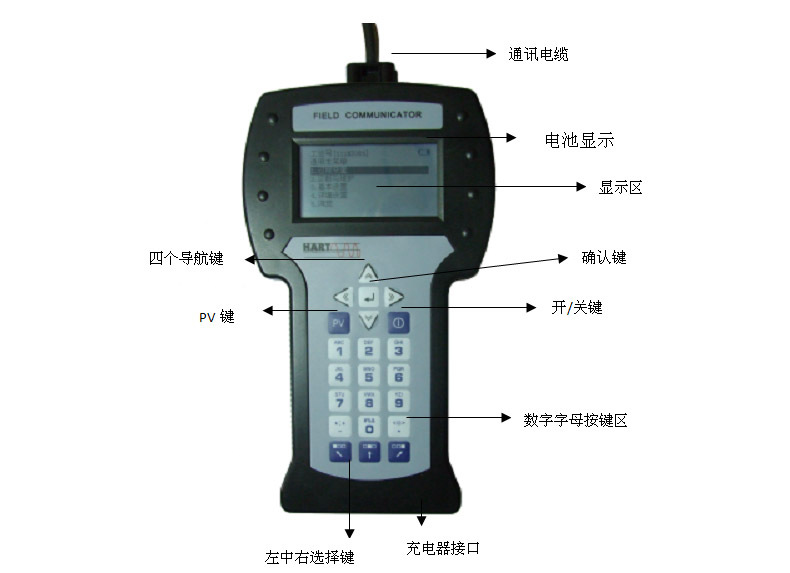

2.1現場通訊器的基本性能和功能
2.2開機注意事項
在開機前，請確保以下幾點：
·該現場通訊器沒有物理機械損壞
·電池已充滿電。

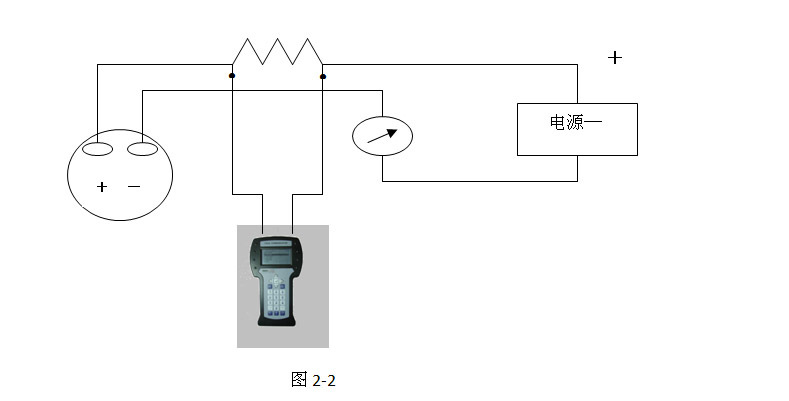

·將現場通訊器連接到回路（如圖2-2）
·回路中串有250歐姆的電阻
啟動現場通訊器
在啟動前請保證該設備已充好電。啟動時按住電源開關鍵，直
到液晶屏亮，開機成功。
關閉
如若要關閉現場通訊器，可按住開關鍵直至其顯示關閉，關機完成。

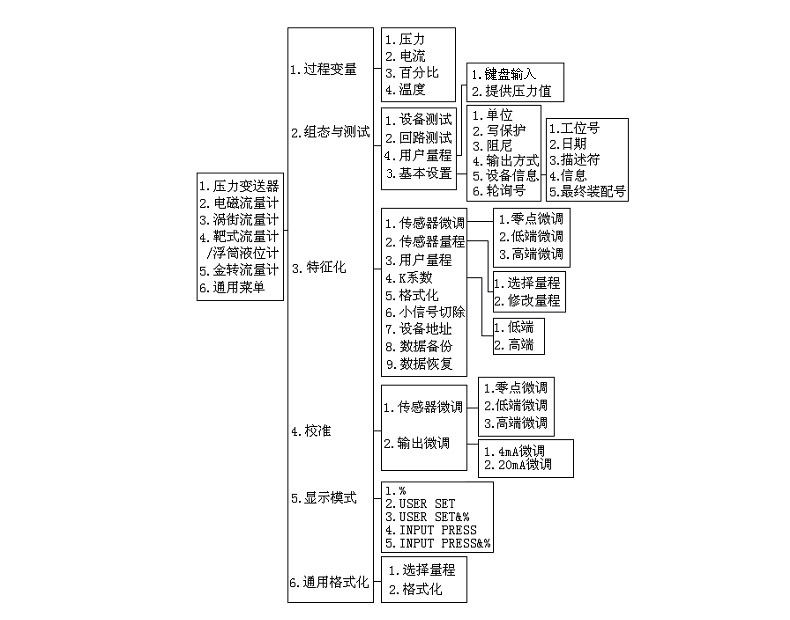

附二：各類型設備菜單樹
|
附三：術語表
字母數字的
字母和數字的字符集，通常還包括其他的字符集，例如標點
符號。
設備組態
定義設備物理屬性和運行特性的參數。不包括動態數據。
設備描述
寫在HART基金會現場總線設備中的指令集，設備描述語言
對主機應用程序和HART或基金會現場總線設備通信的參數、指
令和方法進行定義。
現場設備
除HART數字通信信號外，現場設備可以產生或接收模擬信
號。
HART設備
采用HART協議進行信息通信的設備。
HART回路
一中通訊網絡，其主設備和從設備都是HART智能或HART
兼容設備。
HART協議
高速遠程尋址的轉換器通信協議。一種適用于數字式增加型
4-20mA通信和智能現場設備的工業標準協議。
輪詢
一種依次查詢網絡以確定那些設備在線的方法。
該設備配備： 手操器 一臺
電池 一塊
包 一個
充電器 一部
通訊線纜 一條
操作手冊 一本
250歐姆電阻 一支
HART375手操器產品概述：
是與采用HART通信協議的儀表一起使用，對其進行設定，更改和顯示，它可監控輸入/輸出值和自診斷結果。設定恒定電流的輸出和調零。當系統開動或維持操作時，只要把HART通信器接在4~20mA通信信號線上，就可以使用。
本通訊器適合HART協議智能變送器的通訊操作，具有*的兼容性，可通訊1151，3051，EJA,ABB及其他HART協議的進口儀表,*兼容國產的各種智能壓力(溫度)變送器,同時,還能與電磁流量計、V錐流量計、靶式流量計、渦街流量計等支持HART協議的流量計通訊操作。
產品特點：
■在線監控和通信通信期間，調制信號不會中斷4~20mA DC信號
■與采用HART通信協議的儀表可共用HART通信器能與采用HART通信協議的所有儀表一起使用
■操作方便大顯示屏幕（4行，每行18個字符），采用中文顯示，用戶看了一目了然，設定和更改方便
■信息自診斷/保護功能
●全功能通訊：通訊支持攜帶HART協議的流量儀表、溫度儀表、變送器
●大屏幕顯示：顯示界面更大，更清晰，采用進口液晶屏
●可對HART智能設備進行生產測試、診斷及檢驗等
●可對HART智能設備在現場運行中組態、標定、診斷、維護、監視等
●獲取現場HART儀表的生產廠商信息
●了解HART儀表的工作狀態及故障信息
●讀取儀表的輸出電流和過程變量
●獲取有關傳感器的參數及輸出值
自檢查功能，格式化密碼保護，低電壓報警顯示
標準技術規格
裝置的技術規格適用儀表：ROSEMOUNT1151 , ROSEMOUNT3051ABB日本富士YOKOGAWA EJA（帶HART通信協議）等進口壓力變送器DS-1151，DS-3351HK1151 , HK3151等國產智能壓力變送器
通信信號的連接：線纜，長1.1m（3.6ft）通信線：長度：1Km（0.62英里）（0.75~1.25mm2）負載電阻：250~600Ω負載電容：0.22uF以下負載電感：3.3mH以下與電源線的間距：15cm以上（避免平行走線）顯示：128*64點陣液晶顯示控制：觸摸開關（4個方向鍵，16個功能鍵，一個電源開關）
功能說明/基本功能：
●設定、更改和顯示各種參數，HART通信
●恒定電流輸出
●調零附加功能：
●格式化保護需要輸入密碼才能進行格式化
●電池報警LCD顯示的報警信息可提示電池電壓偏低
●LCD對比度調節正常工作條件環境溫度-15~55℃存儲條件：環境溫度：0~50℃
用戶量程
選擇此菜單后，首先提示當前用戶量程范圍（圖2-3-9），再按 鍵選擇上、下限，然后按 鍵進入量程設定菜單（圖2-3-10），然后輸入用戶需要設定的數值（保留三位小數），再按 鍵送入變送器，若不修改按“退出”鍵。上、下限操作相同。
序號 | 單位 | 序號 | 單位 | 序號 | 單位 | 序號 | 單位 |
1 | InH2O | 2 | InHg | 3 | mmH2O | 4 | mmHg |
5 | psi | 6 | bar | 7 | mbar | 8 | g/cm2 |
9 | kg/cm2 | 10 | Pa | 11 | kPa | 12 | torr |
13 | ATM | 14 | L/min | 15 | m3/h | 16 | m/s |
17 | L/S | 18 | m3/s | 19 | ℃ | 20 | mv |
21 | Ω | 22 | Hz | 23 | mA | 24 | L |
25 | m3 | 26 | m | 27 | cm | 28 | mm |
29 | min | 30 | s | 31 | h | 32 | % |
33 | v | 34 | pH | 35 | kg | 36 | MT |
37 | lb | 38 | ST | 39 | LT | 40 | g/s |
41 | g/min | 42 | g/h | 43 | kg/s | 44 | kg/min |
45 | kg/h | 46 | MT/min | 47 | MT/h | 48 | lb/s |
49 | lb/min | 50 | lb/ h | 51 | ST/min | 52 | ST/h |
53 | LT/h | 54 | g/cm3 | 55 | kg/m3 | 56 | g/ml |
57 | kg/l | 58 | g/l | 59 | m/h | 60 | m3/min |
61 | L/h | 62 | Nm3/h | 63 | Nm3/min | 64 | KJ/h |
65 | KJ | 66 | MJ/h | 67 | MJ | 68 | GJ/h |
69 | GJ | 70 | MPa | 71 | None | 72 | No |
