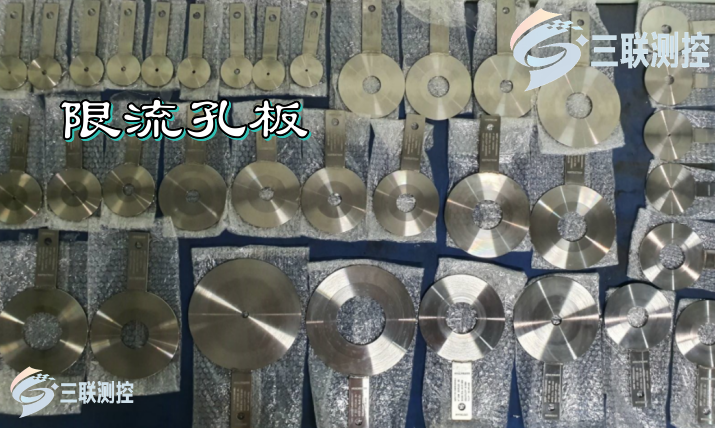

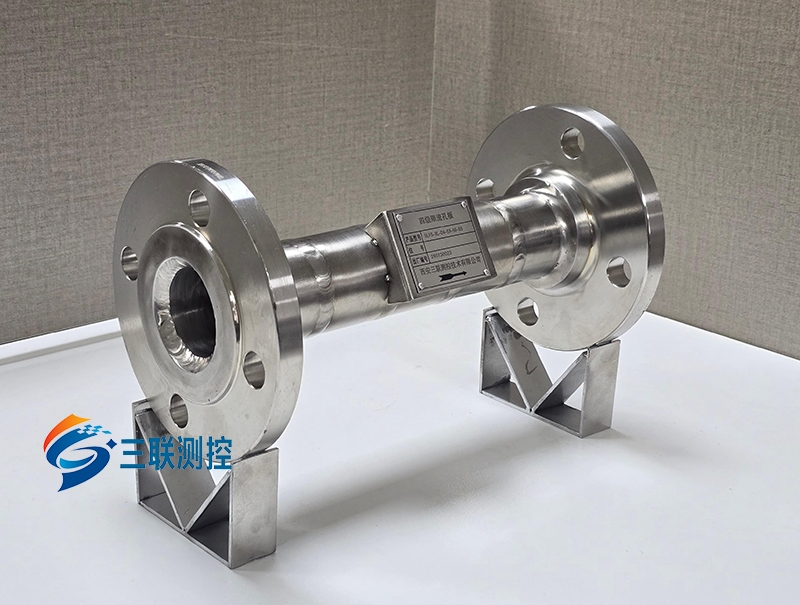

限流孔板結構簡單，安裝方便在保證工藝需求的前提下，如果能夠使用限流孔板來代替閥門或調節回路進行限流、降壓，則對裝置而言可以降低投資、優化操作、減少維護，意義十分重大。國內典型化纖精對苯二甲酸裝置采用的西安三聯測控優化后的，限流孔板在其工藝上得到了較為廣泛的應用。限流孔板在工藝裝置上已經取得了較為廣泛的應用,而在我國自行設計的裝置上限流孔板的應用還未能得到充分的重視。研究、借鑒國外裝置上限流孔板的成功應用,對于裝置的降低投資、簡化操作、安全運行意義重大。

限流孔板的工作原理

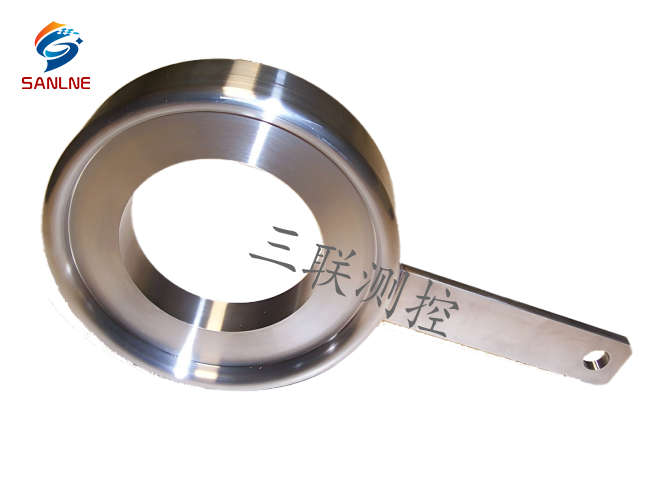

孔板可以作為流量測量元件來測量流量，也可以作為節流元件用來限定流量和降低壓力。流體流經孔板時，孔板前后將產生一定的壓差。對于定的孔徑,在一定的范圍內，流經孔板的流量隨著孔板前后壓差的增大而增大。當壓差超過某個數值(稱為臨界壓差)時,流體通過孔板的縮孔處的流速達到音速，這時，無論壓差如何增加,流經孔板的流量將維持在一定數值而不再增加。根據這一原理,可以在裝置上許多場合采用限流孔板來限定流體的流量和降低壓力。

限流孔板的工作原理

1.用于保證離心泵的最小流量要求a)用于保證離心泵的最小流量要求離心泵在啟動時，為了使出口壓力到達一定值，減少電機啟動電流、要求在出口閥關閉或部分關閉下啟動。但是，對于某些離心泵，如高揚程離心泵及輸送揮發性液體的離心系，由于泵內葉輪與泵體間隙很小，流體易于汽化，這類離心泵在啟動和運轉時要求必須有一定流量。如果這類離心泵在沒有液體流出的情況下運轉(即密閉運轉)，泵內液體將產生渦流，使其發熱汽化而產生氣蝕或憋壓，嚴重時會造成泵損壞。為了保證商心泵安全啟動和正常運轉，泵要求的最小排出流量值稱為離心泵的最小流量。通常最小流量是由系制造廠所規定。為了保證最小流量，在離心泵出口管線上加一條返回線、稱為最小流量線。在最小流量線上使用限流孔板，即使在發生誤操作將泵出口閥門關閉時，也能保證離心泵安全運轉，不致造成泵損壞

2.防止各支管偏流

在某種情況下，工藝要求各分支管路流量相同。但是由于各支管阻力降很難相等，所以其流量存在差別，使用限流孔板可以調節各支管的壓降、使各支管的流量保持一致。例如，由于停留時間對裂解深度影響很大，乙烯裂解爐對各組爐管流量分配有嚴格的要求。如果某組爐管內流量停留時間長，裂解深度加深，乙烯收率則降低,而且還會發生結焦;反之,乙烯收率也會降低因此,不允許各組爐管偏流。采用限流孔板，可防止偏流，保證各爐管內流量停留時間及裂解深度一致，滿足乙烯裂解的工藝要求

3 代替流量調節閥限定最大流量工藝操作中,在流量不需調節,僅僅要求限定最大流量的場合,可使用節流孔板來防止超流量。精對苯二甲酸裝置的氧化尾氣干燥系統,在再生過程中,要求避免過大的流量，因為過大的流量會對干燥劑床層產生較大的沖擊和破壞。為此,阿莫科工藝在再生閥KV-1103后設計了一孔板流量計，在指示流量的同時，限定了流經的最大流量。

4 用于輔助降低氣相管線的噪聲

高速氣體流經管線或排空時,會產生噪聲。節流降壓是控制噪聲的一種常用手段,在排氣管線上安裝節流孔板，可以使氣流的脈動受到顯著的抑制，同時孔板處截面積的改變使管道中聲學邊界條件發生了改變,抑制了駐波的形成。

5.目前在氣田集輸站場火災泄壓放空系統的設計中大都采用了限流孔板，一般設置在站場火災緊急泄放閥之后，實現限制流量、降低噪聲和減弱管道振動，對放空系統的安全起到一定的保障作用

目前,在國內的工藝裝置設計和改造中，還未能充分重視限流孔板的應用。我們應在研究國外裝置工藝時,注意對其孔板的應用不斷地進行總結,并將其應用和發展到自己裝置的設計和改造上來。這對于裝置的節約投資、優化操作、減少維護、安全運行必將產生積極的影響
