S3(T)-UD相位角變送器
1、概述
S3（T）-UD系列相位角變送器，能將單相、三相三線或三相四線系統中電壓與電流的相位角轉換成直流信號輸出，它與S3（T）-PD功率因素變送器相配合，可以更準確地監測系統的負載狀況，便于對系統用電質量進行控制。同時，也可以實現任意兩交流信號（電壓與電流、電壓與電壓、電流與電流）之間的相角測量，它廣泛應用于電力及非電力系統中需要對相角進行測量的場所。對于三相三線系統：輸入值定義K（φ1+φ2）/2，φ1為電壓UAB與IA之間的相角，φ2為電壓UCB與IC之間的相角；對于三相四線系統：輸入值定義K（φ1+φ2+φ3）/3，φ1、φ2、φ3分別為電壓與電流之間的夾角，測量范圍為-90°~0~+90°，準精度為±1°。
2、特點
該系列產品測量精度高、轉換性能好、溫度特性好，有防雷電的保護功能。具有長距離傳送能力（4~20mA，500Ω），固定方式，符合DIN46277，可按裝于35mm之鋁軌上。

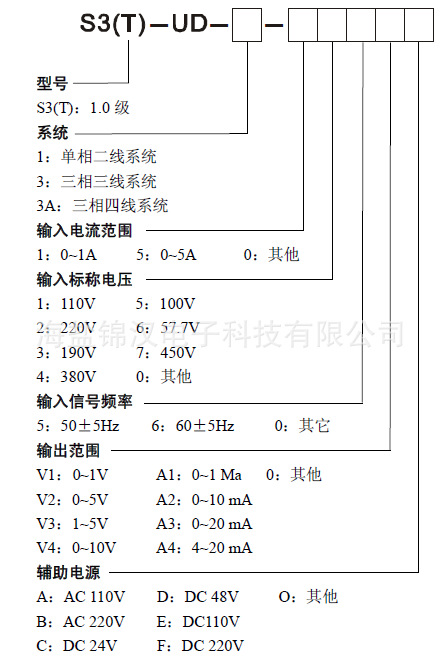

3、選型規范
型號及參數填寫示例：
（1）S3(T)-UD-3-555A4B
1.0級三相三線系統相位角變送器
輸入標稱電流：5A；
輸入標稱電壓：100V；
輸入信號頻率：50±5Hz；
輸出范圍：4~12~20mA；
對應 -90°~0~90°；
輔助電源：AC220V。
（2）S3(T)-UD-3-155A2B
1.0級三相三線系統相位角變送器
輸入標稱電流：1A；
輸入標稱電壓：100V；
輸入信號頻率：50±5Hz；
輸出范圍：-10~0~10mA；
對應 -90°~0~90°；
輔助電源：AC220V。
