S3(T)-PD功率因素變送器
1、概述
S3（T）-PD功率因素變送器是一種能將被測的功率因素，轉換成線性比例直流信號的輸出，并能方便對其系統的功率因素進行監測與自動補償，從而提高系統的用電質量。該系列儀器測量精確度為±1.0%RO，測量范圍為-0.5（容性）～1～0.5（感性）。它適用于單相、三相三線或三相四線平衡線路，用于監測用電質量的場所，它廣泛應用于電力及非電力系統。
2、特點
該系列產品測量精度高、轉換性能好、溫度特性好，有防雷電的保護功能。具有長距離傳送能力4~20mA，500Ω），固定方式，符合DIN46277，可按裝于35mm之鋁軌上。

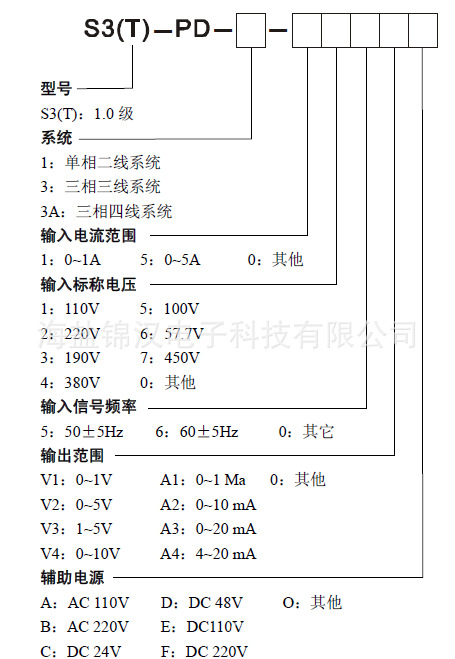

3、選型規范
型號及參數填寫示例：
（1）S3(T)-PD-3-555A4B
1.0級三相三線系統功率因素變送器
輸入標稱電流：5A；
輸入標稱電壓：100V；
輸入信號頻率：50±5Hz；
輸出范圍：4~12~20mA；
對應-0.5(容性)~1~0.5(感性)；
輔助電源：AC220V。
（2）S3(T)-PD-3A-165A5B
1.0級三相三線系統功率因素變送器
輸入標稱電流：1A；
輸入標稱電壓：57.7V；
輸入信號頻率：50±5Hz；
輸出范圍：-20~0~20mA；
對應-0.5(容性)~1~0.5(感性)；
輔助電源：AC220V。
①若用戶需要其他特殊標定，請在合同中注明參數值。
②功率因素輸入、輸出值換算：
y= a1cosф+b1(ф：0~ 60°)
y= a2cosф+b2(ф：0~ -60°)
上式中：y為功率因素變送器的輸出，y、a、b應根據功率因素變送器不同的輸出方式來選擇。
