西門子內存卡6ES7 953-8LP20-0AA0

西門子內存卡6ES7 953-8LP20-0AA0

德國西門子（*）中國區總代理

SIEMENS 上海邑斯自動化科技有限公司

我公司經營西門子*現貨PLC；S7-200S7-300 S7-400 S7-1200 觸摸屏，變頻器，6FC，6SNS120 V10 V60 V80伺服數控備件：*電機（1LA7、1LG4、1LA9、1LE1），國產電機（1LG0，1LE0）大型電機（1LA8，1LA4，1PQ8）伺服電機（1PH，1PM，1FT，1FK，1FS）西門子保內*產品‘質保一年。一年內因產品質量問題免費更換新產品；不收取任何費。咨詢。

上海邑斯公司在經營活動中精益求精，具備如下業務優勢：
SIEMENS 可編程控制器
　　1、 SIMATIC S7 系列PLC：S7-200、S7-1200、S7-300、S7-400、ET-200
　　2、 邏輯控制模塊 LOGO！230RC、230RCO、230RCL、24RC、24RCL等
　　3、 SITOP直流電源 24V DC 1.3A、2.5A、3A、5A、10A、20A、40A可并聯.

4、HMI 觸摸屏TD200 TD400C K-TP OP177 TP177,MP277 MP377,
SIEMENS 交、直流傳動裝置
　　1、 交流變頻器 MICROMASTER系列：MM420、MM430、MM440、G110、G120.　　　　　　　　　

MIDASTER系列：MDV
　　2、全數字直流調速裝置 6RA23、6RA24、6RA28、6RA70、6SE70系列

SIEMENS 數控 伺服

SINUMERIK:801、802S 、802D、802D SL、810D、840D、611U、S120

系統及伺報電機，力矩電機，直線電機，伺服驅動等備件銷售。

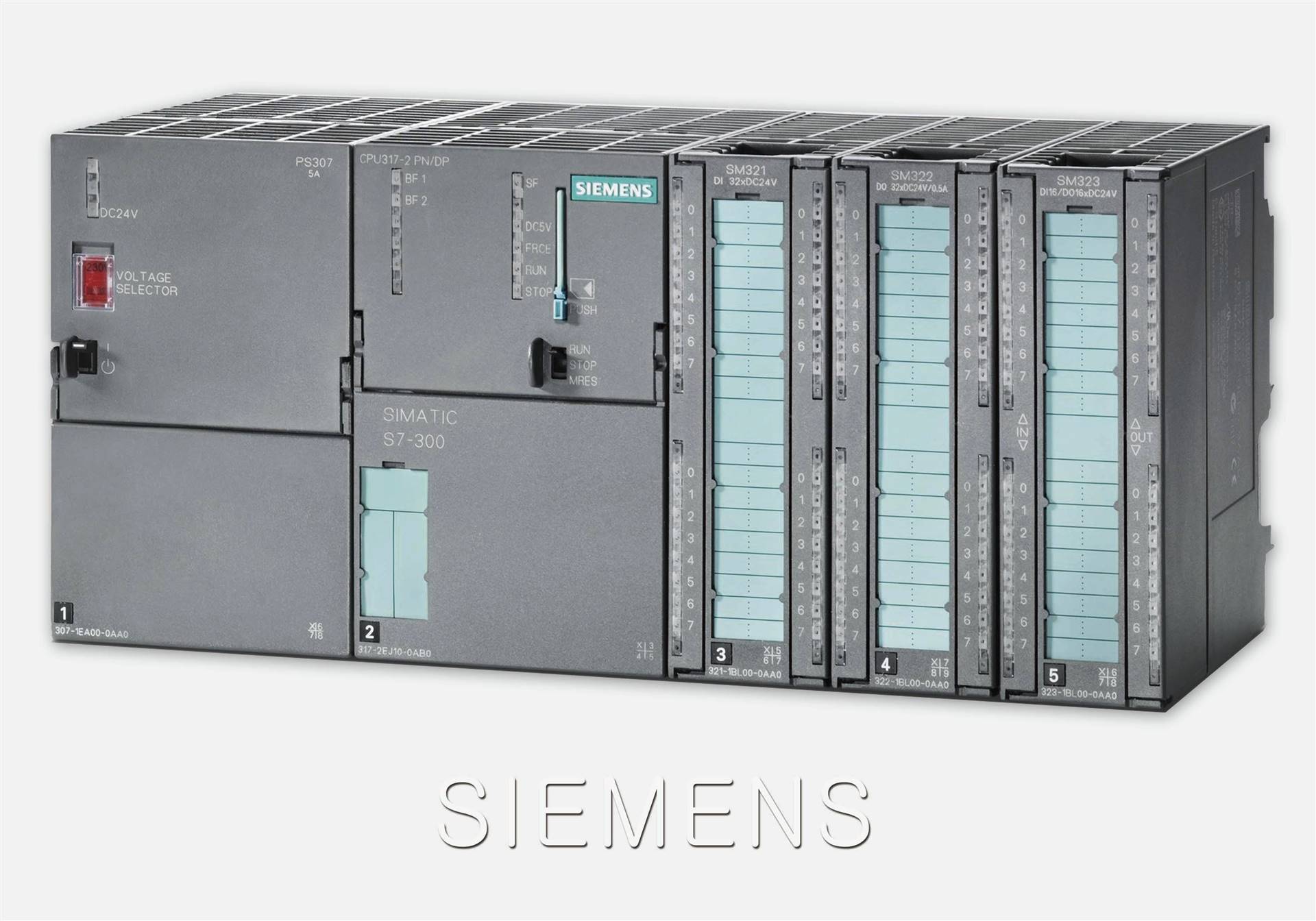

 簡單的結構使得 S7-300 使用靈活且易于維護：
安裝模塊：
只需簡單地將模塊掛在安裝導軌上，轉動到位然后鎖緊螺釘。 集成的背板總線：
背板總線集成到模塊里。模塊通過總線連接器相連，總線連接器插在外殼的背面。 模塊采用機械編碼，更換極為容易：
更換模塊時，必須擰下模塊的固定螺釘。按下閉鎖機構，可輕松拔下前連接器。前連接器上的編碼裝置防止將已接線的連接器錯插到其他的模塊上。 現場證明可靠的連接：
對于信號模塊，可以使用螺釘型、彈簧型或絕緣刺破型前連接器。 TOP 連接：
為采用螺釘型接線端子或彈簧型接線端子連接的 1 線 - 3 線連接系統提供預組裝接線另外還可直接在信號模塊上接線。 規定的安裝深度：
所有的連接和連接器都在模塊上的凹槽內，并有前蓋保護。因此，所有模塊應有明確的安裝深度。 無插槽規則:
信號模塊和通信處理器可以不受限制地以任何方式連接。系統可自行組態。
擴展
若用戶的自動化任務需要 8 個以上的 SM、FM 或 CP 模塊插槽時，則可對 S7-300（除 CPU 312 和 CPU 312C 外）進行擴展：
*控制器和3個擴展機架zui多可連接32個模塊：
總共可將 3 個擴展裝置（EU）連接到*控制器（CC）。每個 CC/EU 可以連接八個模塊。 通過接口模板連接：
每個 CC / EU 都有自己的接口模塊。在*控制器上它總是在 CPU 旁邊的插槽中，并自動處理與擴展裝置的通信。 通過 IM 365 擴展：
1 個擴展裝置zui遠擴展距離為 1 米；電源電壓也通過擴展裝置提供。 通過 IM 360/361 擴展：
3 個擴展裝置， CC 與 EU 之間以及 EU 與 EU 之間的zui遠距離為 10m。 單獨安裝：
對于單獨的 CC/EU，也能夠以更遠的距離安裝。兩個相鄰 CC/EU 或 EU/EU 之間的距離：長達 10m。 靈活的安裝選項：
CC/EU 既可以水平安裝，也可以垂直安裝。這樣可以zui大限度滿足空間要求。
通信
S7-300 具有不同的通信接口：
連接 AS-Interface、PROFIBUS 和 PROFINET/工業以太網總線系統的通信處理器。 用于點到點連接的通信處理器 多點接口 (MPI), 集成在 CPU 中；
是一種經濟有效的方案，可以同時連接編程器/PC、人機界面系統和其它的 SIMATIC S7/C7 自動化系統。
PROFIBUS DP進行過程通信
SIMATIC S7-300 通過通信處理器或通過配備集成 PROFIBUS DP 接口的 CPU 連接到 PROFIBUS DP 總線系統。通過帶有 PROFIBUS DP 主站/從站接口的 CPU,可構建一個高速的分布式自動化系統，并且使得操作大大簡化。
從用戶的角度來看，PROFIBUS DP 上的分布式I/O處理與集中式I/O處理沒有區別（相同的組態，編址及編程）。
以下設備可作為主站連接：
SIMATIC S7-300
（通過帶 PROFIBUS DP 接口的 CPU 或 PROFIBUS DP CP） SIMATIC S7-400
（通過帶 PROFIBUS DP 接口的 CPU 或 PROFIBUS DP CP） SIMATIC C7
（通過帶 PROFIBUS DP 接口的 C7 或 PROFIBUS DP CP） SIMATIC S5-115U/H、S5-135U 和 S5-155U/H，帶IM 308 SIMATIC 505
出于性能原因，每條線路上連接的主站不得超過 2 個。
以下設備可作為從站連接：
ET 200 分布式 I/O 設備 S7-300，通過 CP 342-5 CPU 313C-2 DP, CPU 314C-2 DP, CPU 314C-2 PN/DP, CPU 315-2 DP, CPU 315-2 PN/DP, CPU 317-2 DP, CPU 317-2 PN/DP and CPU 319-3 PN/DP C7-633/P DP, C7-633 DP, C7-634/P DP, C7-634 DP, C7-626 DP, C7-635, C7-636 現場設備
雖然帶有 STEP 7 的編程器/PC 或 OP 是總線上的主站，但是只使用 MPI 功能，另外通過 PROFIBUS DP 也可部分提供 OP 功能。
通過 PROFINET IO 進行過程通信
SIMATIC S7-300 通過通信處理器或通過配備集成 PROFINET 接口的 CPU 連接到 PROFINET IO 總線系統。通過帶有 PROFIBUS 接口的 CPU,可構建一個高速的分布式自動化系統，并且使得操作大大簡化。
從用戶的角度來看，PROFINET IO 上的分布式I/O處理與集中式I/O處理沒有區別（相同的組態，編址及編程）。
可將下列設備作為 IO 控制器進行連接：
SIMATIC S7-300
（使用配備 PROFINET 接口或 PROFINET CP 的 CPU） SIMATIC ET 200
（使用配備 PROFINET 接口的 CPU） SIMATIC S7-400
（使用配備 PROFINET 接口或 PROFINET CP 的 CPU）
可將下列設備作為 IO 設備進行連接：
ET 200 分布式 I/O 設備 ET 200S IM151-8 PN/DP CPU, ET 200pro IM154-8 PN/DP CPU SIMATIC S7-300
（使用配備 PROFINET 接口或 PROFINET CP 的 CPU） 現場設備
通過 AS-Interface 進行過程通信
S7-300 所配備的通信處理器 (CP 342-2) 適用于通過 AS-Interface 總線連接現場設備（AS-Interface 從站）。
更多信息，請參見通信處理器。
通過 CP 或集成接口（點對點）進行數據通信
通過 CP 340/CP 341 通信處理器或 CPU 313C-2 PtP 或 CPU 314C-2 PtP 的集成接口，可經濟有效地建立點到點連接。有三種物理傳輸介質支持不同的通信協議：
20 mA (TTY)（僅 CP 340/CP 341） RS 232C/V.24（僅 CP 340/CP 341） RS 422/RS 485
可以連接以下設備：
SIMATIC S7、SIMATIC S5 自動化系統和其他公司的系統 打印機 機器人控制 掃描器，條碼閱讀器，等
特殊功能塊包括在通信功能手冊的供貨范圍之內。
使用多點接口 (MPI) 進行數據通信
MPI（多點接口）是集成在 SIMATIC S7-300 CPU 上的通信接口 。它可用于簡單的網絡任務。
MPI 可以同時連接多個配有 STEP 7 的編程器/PC、HMI 系統（OP/OS）、S7-300 和 S7-400。 全局數據：
“全局數據通信”服務可以在聯網的 CPU 間周期性地進行數據交換。 一個 S7-300 CPU 可與多達 4 個數據包交換數據，每個數據包含有 22 字節數據，可同時有 16 個 CPU 參與數據交換（使用 STEP 7 V4.x）。
例如，可以允許一個 CPU 訪問另一個 CPU 的輸入/輸出。只可通過 MPI 接口進行全局數據通信。 內部通信總線(C-bus)：
CPU 的 MPI 直接連接到 S7-300 的 C 總線。因此，可以通過 MPI 從編程器直接找到與 C 總線連接的 FM/CP 模塊的地址。 功能強大的通信技術： 多達 32 個 MPI 節點。 使用 SIMATIC S7-300/-400 的 S7 基本通信的每個 CPU 有多個通信接口。 使用編程器/PC、SIMATIC HMI 系統和 SIMATIC S7-300/400 的 S7 通信的每個 CPU 有多個通信接口。 數據傳輸速率 187.5 kbit/s 或 12 Mbit/s 靈活的組態選項：
可靠的組件用于建立 MPI 通信： PROFIBUS 和“分布式 I/O”系列的總線電纜、總線連接器和 RS 485 中繼器。使用這些組件，可以根據需求實現設計的*化調整。例如，任意兩個MPI節點之間zui多可以開啟10個中繼器，以橋接更大的距離。


PLC采用的編程語言有梯形圖、布爾助記符、功能表圖、功能模塊和語句描述編程語言。編程方法的多樣性使編程簡單、應用面拓展。操作十分靈活方便，監視和控制變量十分容易。[2]

西門子PLC S7-300系列PLC安裝及注意事項

西門子S7-300安裝注意事項一) 輔助電源功率較小，只能帶動小功率的設備(光電傳感器等);

西門子S7-300安裝注意事項二) 一般PLC均有一定數量的占有點數(即空地址接線端子)，不要將線接上;

西門子S7-300安裝注意事項三) PLC存在I/O響應延遲問題，尤其在快速響應設備中應加以注意。

西門子S7-300安裝注意事項四) 輸出有繼電器型，晶體管型(高速輸出時宜選用)，輸出可直接帶輕負載(LED指示燈等);

西門子S7-300安裝注意事項五) 輸入/斷開的時間要大于PLC掃描時間;

西門子S7-300安裝注意事項六) PLC輸出電路中沒有保護，因此應在外部電路中串聯使用熔斷器等保護裝置，防止負載短路造成損壞PLC;

西門子S7-300安裝注意事項七) 不要將交流電源線接到輸入端子上，以免燒壞PLC;

西門子S7-300安裝注意事項八) 接地端子應獨立接地，不與其它設備接地端串聯，接地線裁面不小于2mm2;

西門子S7-300安裝注意事項九) 輸入、輸出信號線盡量分開走線，不要與動力線在同一管路內或捆扎在一起，以免出現干擾信號，產生誤動作;信號傳輸線采用屏蔽線，并且將屏蔽線接地;為保證 信號可靠，輸入、輸出線一般控制在20米以內;擴展電纜易受噪聲電干擾，應遠離動力線、高壓設備等。


 西門子電源模板

6ES7307-1BA00-0AA0 電源模塊(2A)
6ES7307-1EA00-0AA0 電源模塊(5A)
6ES7307-1KA01-0AA0 電源模塊(10A)
西門子CPU訂貨號
6ES7312-1AE13-0AB0 CPU312，32K內存
6ES7312-5BE03-0AB0 CPU312C，32K內存 10DI/6DO
6ES7313-5BF03-0AB0 CPU313C，64K內存 24DI/16DO / 4AI/2AO
6ES7313-6BF03-0AB0 CPU313C-2PTP，64K內存 16DI/16DO
6ES7313-6CF03-0AB0 CPU313C-2DP，64K內存 16DI/16DO
6ES7314-1AG13-0AB0 CPU314,96K內存
6ES7314-6BG03-0AB0 CPU314C-2PTP 96K內存 24DI/16DO / 4AI/2AO
6ES7314-6CG03-0AB0 CPU314C-2DP 96K內存 24DI/16DO / 4AI/2AO
6ES7315-2AG10-0AB0 CPU315-2DP, 128K內存
6ES7315-2EH13-0AB0 CPU315-2 PN/DP, 256K內存
6ES7317-2AJ10-0AB0 CPU317-2DP,512K內存
6ES7317-2EK13-0AB0 CPU317-2 PN/DP,1MB內存
6ES7318-3EL00-0AB0 CPU319-3 PN/DP,1.4M內存

西門子內存卡訂貨號：
6ES7 953-8LF20-0AA0 SIMATIC Micro內存卡 64kByte(MMC)
6ES7 953-8LG11-0AA0 SIMATIC Micro內存卡128KByte(MMC)
6ES7 953-8LJ20-0AA0 SIMATIC Micro內存卡512KByte(MMC)
6ES7 953-8LL20-0AA0 SIMATIC Micro內存卡2MByte(MMC)
6ES7 953-8LM20-0AA0 SIMATIC Micro內存卡4MByte(MMC)
6ES7 953-8LP20-0AA0 SIMATIC Micro內存卡8MByte(MMC)

西門子數字量量模板
6ES7 321-1BH02-0AA0 開入模塊（16點，24VDC）
6ES7 321-1BH10-0AA0 開入模塊（16點，24VDC）
6ES7 321-1BH50-0AA0 開入模塊（16點，24VDC，源輸入）
6ES7 321-1BL00-0AA0 開入模塊（32點，24VDC）
6ES7 321-7BH01-0AB0 開入模塊（16點，24VDC，診斷能力）
6ES7 321-1EL00-0AA0 開入模塊（32點，120VAC）
6ES7 321-1FF01-0AA0 開入模塊（8點，120/230VAC）
6ES7 321-1FF10-0AA0 開入模塊（8點，120/230VAC）與公共電位

單獨連接
6ES7 321-1FH00-0AA0 開入模塊（16點，120/230VAC）
6ES7 321-1CH00-0AA0 開入模塊（16點，24/48VDC）
6ES7 321-1CH20-0AA0 開入模塊（16點，48/125VDC）
6ES7 322-1BH01-0AA0 開出模塊（16點，24VDC）
6ES7 322-1BH10-0AA0 開出模塊（16點，24VDC）高速
6ES7 322-1CF00-0AA0 開出模塊（8點，48-125VDC）
6ES7 322-8BF00-0AB0 開出模塊（8點，24VDC）診斷能力
6ES7 322-5GH00-0AB0 開出模塊（16點，24VDC，獨立接點，故障保護）
6ES7 322-1BL00-0AA0 開出模塊（32點，24VDC）
6ES7 322-1FL00-0AA0 開出模塊（32點，120VAC/230VAC）
6ES7 322-1BF01-0AA0 開出模塊（8點，24VDC，2A）
6ES7 322-1FF01-0AA0 開出模塊（8點，120V/230VAC）
6ES7 322-5FF00-0AB0 開出模塊（8點，120V/230VAC，獨立接點）
6ES7 322-1HF01-0AA0 開出模塊（8點,繼電器,2A）
6ES7 322-1HF10-0AA0 開出模塊（8點,繼電器,5A，獨立接點）
6ES7 322-1HH01-0AA0 開出模塊(16點,繼電器)
6ES7 322-5HF00-0AB0 開出模塊（8點,繼電器,5A，故障保護）
6ES7 322-1FH00-0AA0 開出模塊（16點，120V/230VAC）
6ES7 323-1BH01-0AA0 8點輸入，24VDC；8點輸出，24VDC模塊
6ES7 323-1BL00-0AA0 16點輸入，24VDC；16點輸出，24VDC模塊
