1.1 RAEM1-6是集信號采集控制、分析、儲存、時鐘同步和通訊為一體的多通道智能物聯網聲發射系統，具有24小時連續工作的高可靠性，適用于長期連續無人值守自動數據采集、存儲、分析、輸出。
1.2 RAEM1-6 聲發射檢測儀/監測系統是由6個RAEM1（集傳感器信號采集、處理分析與通訊于一體）集成。
1.3 主體是一個鋁合金外殼長方體盒，里面包含6套RAEM1系統電路板、時鐘同步模塊、無線通訊網關等。 每個通道內含前置放大器的供電、信號調理與濾波、模數轉換和數字信號處理模塊、運行指示燈。
1.4 采集過程：集信號采集、信號分析、通訊數據輸出于一體的智能聲發射傳感器，由信號經過 AD 數字化后，SoC 的FPGA 芯片做頻域濾波、聲發射撞擊特征參數提取。SoC 的 ARM 芯片完成撞擊參數的評估評級結果和報警結果確定。
1.5 多種數據輸出通訊方式（4G、以太網、WiFi等），也可以根據用戶需求配置。
1.6 數據類型：波形、參數、參數評級。可選擇設置任意 1-3 種數據類型存儲和輸出。
1.7 每個通道內置64G TF卡儲存器，做大可拓展至512G，用于存儲數據，斷電不丟失。
圖1 RAEM1-6結構組成圖
圖2 RAEM1-6正面結構介紹圖
圖3 RAEM1-6正面實物圖
圖4 RAEM1-6背面結構介紹圖
圖5 RAEM1-6背面實物圖
1.8 RAEM1-6可以通過無線通訊加上云端服務器實現長期自動無人監測。RAEM1-6加上平臺服務器（云服務器/局域網/PC/手機/服務器等），以及客戶顯示終端（手機，PC，大屏等）3 大部分組成一個多通道集成物聯網聲發射監測系統。
圖6 RAEM1-6監測系統架構圖
1.9 當RAEM1-6用網線直連電腦可以作為檢測儀器，配合SWAEU3H聲發射軟件進行實時精確的聲發射檢測應用。
圖7 RAEM1-6檢測系統連接示意圖
圖8 RAEM1-6檢測系統部件實物圖
1.10 可級聯多個RAEM1-6組成一個更大更多通道聲發射檢測監測系統，對大型或超大設備設施實時監測、檢測和分析。
1.11 數據可以上傳到云端物聯網平臺顯示分析（清誠阿里云、清誠物聯云平臺等），也可以在完成采集后下載到客戶端電腦使用清誠提供的專業聲發射信號分析處理軟件或第三方數據分析軟件進行深度分析，也可以直接發送到清誠的SWAE U3H軟件進行實時分析處理。
1.12 可接入監控系統或云服務等數據平臺實時顯示數據，也可定制參數評級結果等數據內容推送給手機，實現實時參數評級判據報警等實時手機數據內容提醒功能。
2. 技術參數
l 一共6通道 AE 輸入，采樣率 2MHz，采樣精度16 位；l 信號輸入帶寬 10K-1000KHz；
l 采集信號動態范圍 70dB；
l 可配傳感器型號：內置前放系列傳感器；
l 傳感器前置放大器供電電壓和放大倍數有3種可供選擇：12V34dB，28V40dB，5V26dB；
l 可選門限或時間觸發，即連續待觸發采集、定時待觸發采集、間隔待觸發采集，靈活設置采樣周期及采集時間；時間觸發的采樣長度、次數、間隔時間可設置；
l 系統噪聲 ASL 優于 30dB；
l 原始波形或濾波后波形數據；
l 聲發射撞擊參數數據，包含到達時間，幅度，振鈴計數， 能量，上升時間，持續時間，RMS，ASL；
l 參數評級數據，參考國內外聲發射監測標準，自動生成強度級別，活度級別和強度活度綜合級別；
l 輸出數據類型：波形、參數、參數評級。可選擇設置任意1-3種數據類型存儲和輸出；
l 內置TF卡 64G 存儲器，可存儲上述 3 種數據；
l 時鐘同步：可以串口（有線）級聯大通道，36通道同步時鐘精度≤10us；
l 可選擇數據傳輸模式：4G、WiFi、網口等；
l 外部供電，直流 12V；
l 工作環境溫度：-20℃~+50℃。
3. 云平臺和數據
1.1 多種數據顯示分析的終端方案，如聲發射軟件、清誠物聯云平臺在線顯示、阿里云平臺、云端數據存儲支持后期數據下載，等等。登錄查看數據、評級、配置，以及數據隨時間的變化趨勢。
1.2 清誠云平臺可以實時顯示設備參數數據和波形數據。云端可以遠程讀取和設置設備的配置。
圖9 云平臺參數-時間數據圖
3.4 采集的時間類型有3種，連續采集，定時采集以及間隔采集。

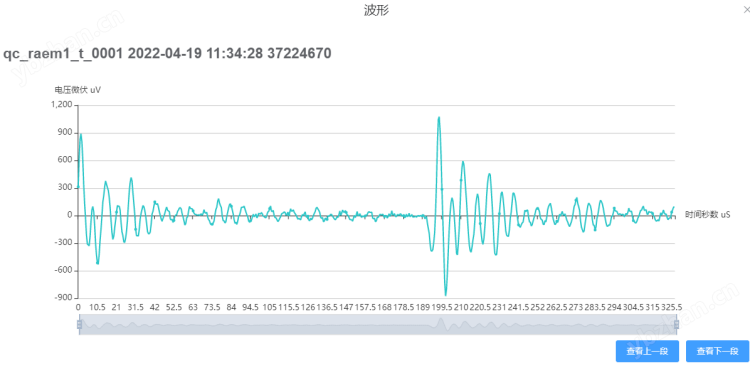

圖10 云平臺實時波形圖
3.5 可以遠程設置采集和通訊等，也可以遠程讀取下載數據。即在云服務器設置采集器的定時采集等采集設置，讀取設備采集的數據和下載數據；
3.6系統評級功能，可根據用戶需求，設置不同的強度、活度和評級規則。評級參數包括撞擊數、持續時間、上升時間、上升計數、振鈴計數、幅度、ASL、RMS、能量。在制定了評級的規則后，根據一段時間采集到的參數數值的大小（強度）和出現次數（活度）與制定規則的等級，做出這段時間的一個最后評級結果。
3.7通過設置特征參數評級等判據，參數評級等超過判據等信息推送到客戶端手機。
圖11 評級報警推送
4. 主要適用場合
4.1 瞬態和穩態聲發射信號采集。瞬態信號例如裂紋開裂鋼絲繩斷絲等脈沖類型信號，信號瞬間發生，發生后不再保持和恢復。穩態信號一旦產生就不會消失，如軸承磨損、管道閥門泄漏、刀具磨損等；
4.2 聲發射撞擊參數（到達時間，幅度，振鈴計數，持續時間）和特征時間參數 RMS、ASL、能量，適用裂紋開裂、鋼絲繩斷絲、故障診斷、狀態監測等各種聲發射信號的監測檢測；
4.3 典型應用：結構裂紋開裂監測、泄漏、轉動機械故障診斷狀態監測、刀具磨損監測、鋼絲繩斷絲監測、橋梁結構重點位置異常監測、容器管道類裂紋擴展損傷監測、儲罐罐底板聲發射監測、煤層鉆桿監測、邊坡等地質結構監測、高壓電纜局部放電監測、其他。
圖12 RAEM1-6罐底檢測應用圖
