技術規范
型號 技術指標 | AV3644A | AV3645A | AV3646A | AV3649 | AV3649A |
頻率范圍 | 50GHz～75GHz | 75GHz～110GHz | 110GHz～170GHz | 170GHz～220GHz | 220GHz～325GHz |
輸出功率 | +3dBm | +3dBm | -10dBm | -10dBm | -13dBm |
系統動態范圍（dB） | 95 | 95 | 80 | 95 | 90 |
反射跟蹤（dB） | ±0.15 | ±0.15 | ±0.15 | ±0.5 | ±0.5 |
傳輸跟蹤（dB） | ±0.15 | ±0.15 | ±0.15 | ±0.5 | ±0.5 |
有效方向性（dB） | 38 | 36 | 34 | 30 | 25 |
有效源匹配（dB） | 36 | 36 | 34 | 30 | 25 |
有效負載匹配（dB） | 38 | 34 | 34 | 30 | 25 |
端口接頭形式 | WR15，系統 阻抗1歐姆 | WR10，系統 阻抗1歐姆 | WR06，系統 阻抗1歐姆 | WR05，系統 阻抗1歐姆 | WR03，系統 阻抗1歐姆 |
工作電壓 | 12VDC@2A | 12VDC@2A | 12VDC@2A | 12VDC@3A | 12VDC@3A |
外形尺寸 寬×高×深 | 120×90×240 | 120×90×240 | 120×90×240 | 120×90×240 | 120×90×240 |
一種擴頻控制機，兼容AV3672X系列、PNA-X系列矢量網絡分析儀
技術規范
技術指標 型號 | 頻率范圍 | 輸出功率 | 控制接口 | 電源輸出 | 電源 | 外形尺寸 寬×高×深 |
AV3640A | 8GHz～20GHz | 10±1dBm | 測試裝置接口 | 12VDC@2A | 自適應電源：AC220/240V：50/60Hz； 100/115V：50/60/400Hz； | 426×177×460（不含把手、墊腳、底腳） |

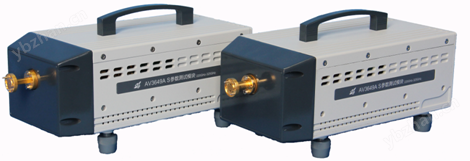

AV3644A/45A/46A/49/49A S參數測試模塊
（50GHz～75GHz/75GHz～110GHz/110GHz～170GHz/170GHz～220GHz/220GHz～325GHz）
產品綜述
AV3644A/45A/46A/49/49A S參數測試模塊在測量速度、動態范圍、測量穩定性等方面達到了國際同等水平。在硬件方面，采用全新的設計理念與技術方案，使整機的關鍵技術性能指標獲得顯著提高；在軟件方面，擴頻系統基于Windows操作系統的平臺環境，使整機的互聯性和易用性得到極大提升。
AV3644A/45A/46A/49/49A S參數測試模塊可與AV3640A毫米波擴頻控制機、矢量網絡分析儀組成毫米波矢量網絡分析儀系統，實現5mm、3mm、2mm、1mm頻段及更高頻段的靈活配置，具有系統配置簡潔、用戶界面友好、測試精度高等功能特點，實現對毫米波被測網絡全S參數的測量。該系統廣泛應用于毫米波部件、MMIC、天線與RCS和材料等領域的研發和生產測試。
主要特點
Windows XP操作系統，中文菜單，兼?zhèn)溆⑽牟藛芜x項
具有頻響、單端口、響應隔離、全雙端口、TRL等多種校準方式
適應不同型號矢量網絡分析儀主機
通過AV3640A實現兩端口矢量網絡分析儀擴頻測量
不同頻段統一小型化、傾斜面板設計，
通用平臺，便于操作，可提高測試效率
