【儀表網(wǎng) 研發(fā)快訊】金屬材料的高屈服強(qiáng)度與拉伸塑性對于其工程應(yīng)用至關(guān)重要。目前僅少數(shù)超高強(qiáng)鋼的塊體屈服強(qiáng)度(σy)能夠達(dá)到2 GPa水平，但它們在塑性變形過程中缺乏足夠的加工硬化能力，導(dǎo)致其標(biāo)準(zhǔn)單軸拉伸試驗中報道的均勻變形實際上是由局域變形帶引起的鋸齒塑性流變組成，并非真正的均勻延伸率(?u)。這些超高強(qiáng)鋼，例如馬氏體時效鋼的均勻延伸率通常很低(例如?u~5%)。盡管經(jīng)典的第二相強(qiáng)化機(jī)制能夠有效地提升材料的屈服強(qiáng)度，但強(qiáng)化水平受限于合金中較低的第二相體積分?jǐn)?shù)(常常<50 vol.%)，并造成拉伸塑性急劇降低。因此，如何設(shè)計兼具屈服強(qiáng)度σy~2 GPa和均勻延伸率?u明顯高于10%的合金，是材料科學(xué)領(lǐng)域面臨的重大挑戰(zhàn)。


　　針對上述挑戰(zhàn)，西安交通大學(xué)金屬材料強(qiáng)度全國重點(diǎn)實驗室張金鈺教授、馬恩教授和孫軍院士在前期成果(Acta Mater, 2022, 233: 117981；Scripta Mater, 2023, 222: 115058)的基礎(chǔ)上，提出使用超高體積分?jǐn)?shù)的金屬間化合物析出相，即共格 L12納米相和非共格低模量硬質(zhì)塑性B2微米相，耦合強(qiáng)化FCC富鐵復(fù)雜合金基體。為了實現(xiàn)室溫超高強(qiáng)度-大均勻拉伸延性，該合金的設(shè)計思想是：i)以超高體積分?jǐn)?shù)的具有高反相疇界能的共格L12納米相并增加其強(qiáng)度，ii)引入高體積分?jǐn)?shù)的低模量非共格B2微米相；一方面非共格界面比共格界面更加有效地阻礙位錯運(yùn)動以提高屈服強(qiáng)度，另一方面多種合金元素的引入降低B2的反相疇界能以增加其塑性，使這些顆粒作為位錯存儲單元提高加工硬化能力。


　　多主元合金的設(shè)計理念導(dǎo)致復(fù)雜合金擁有巨大的成分選擇空間，這對基于傳統(tǒng)的“試錯法”設(shè)計高性能合金帶來了前所未有的困難。為此，團(tuán)隊成員基于領(lǐng)域知識輔助的機(jī)器學(xué)習(xí)方法進(jìn)行了成分篩選，通過高固溶度的輕元素Al和L12相反相疇界能提升最顯著的元素Ta(而非元素Ti)協(xié)同合金化，獲得了L12+B2雙析出相強(qiáng)化Fe35Ni29Co21Al12Ta3(at.%)復(fù)雜合金(圖1)，其L12納米相(富Al、Ta)和B2微米相(富Al、貧Ta)的體積分?jǐn)?shù)分別高達(dá)~67 vol.%與~15 vol.%，共格L12/FCC界面和非共格B2/FCC界面均能夠與位錯發(fā)生強(qiáng)烈的交互作用(圖2)，不僅能夠產(chǎn)生位錯還能夠存貯位錯，特別是低模量B2微米相能夠比(FCC+L12)基體存儲更高密度的位錯(圖3)，顯著提升了合金的加工硬化性能，從而提高其屈服/抗拉強(qiáng)度與拉伸延性，使得合金在室溫下實現(xiàn)了前所未有的強(qiáng)度-塑性組合，明顯優(yōu)于迄今為止已報道的所有合金(圖4)。團(tuán)隊提出的合金設(shè)計策略也為其他高性能合金設(shè)計提供了新思路。


　　圖1. (a)基于領(lǐng)域知識的機(jī)器學(xué)習(xí)模型(主動學(xué)習(xí)循環(huán)由六個步驟組成)預(yù)測具有超強(qiáng)塑性的FeNiCoAlTa復(fù)雜合金，(b)理論預(yù)測屈服強(qiáng)度與實驗測量屈服強(qiáng)度相符合，證實了機(jī)器學(xué)習(xí)模型的可靠性，(c)實驗測量屈服強(qiáng)度與模型迭代次數(shù)的關(guān)系，發(fā)現(xiàn)了最優(yōu)成分的Fe35Ni29Co21Al12Ta3復(fù)雜合金。

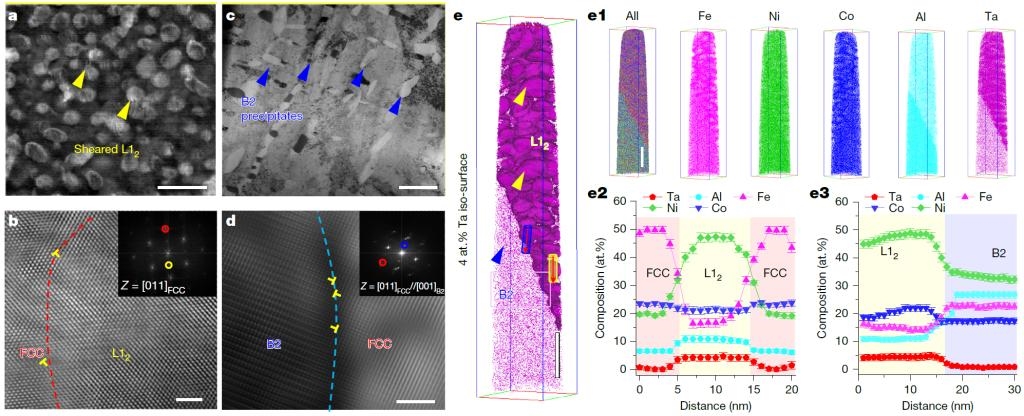

　　圖2. (a-d) 具有三相組織的Fe35Ni29Co21Al12Ta3復(fù)雜合金室溫變形與界面特征，即位錯能夠切過L12納米相，并存儲于低模量的B2微米相，L12/FCC共格與B2/FCC非共格界面均存在位錯；(e)原子探針分析復(fù)雜合金的化學(xué)成分與分布特征，以及多主元L12納米相和B2微米相的元素構(gòu)成。


　　圖3. Fe35Ni29Co21Al12Ta3復(fù)雜合金中各組成相的位錯密度隨應(yīng)變量(a1-d1) ε=0、(a2-d2) ε=8%和(a3-d3) ε=20%的演化，表明低模量B2微米相能夠比(FCC+L12)基體存儲更高密度的位錯。


　　圖4. (a-b)不同成分的復(fù)雜合金的工程應(yīng)力-應(yīng)變和真應(yīng)力-應(yīng)變曲線，(c) Fe35Ni29Co21Al12Ta3復(fù)雜合金的加工硬化性能與其他2GPa級超高強(qiáng)金屬材料(D&P鋼、馬氏體鋼、中高熵合金)對比，(d，e) Fe35Ni29Co21Al12Ta3復(fù)雜合金的屈服強(qiáng)度-均勻拉伸延伸率匹配和屈服強(qiáng)度-強(qiáng)塑積匹配與其他金屬材料對比，室溫力學(xué)性能組合明顯超越目前報道的其他金屬材料。


　　該研究成果以“Machine-learning design of ductile FeNiCoAlTa alloys with high strength”(“機(jī)器學(xué)習(xí)設(shè)計具有高強(qiáng)度塑性的合金”)為題在線發(fā)表于《Nature》(《自然》)。西安交通大學(xué)材料學(xué)院博士生Yasir Sohail、張崇樂分別為該論文的第一、第二作者，張金鈺教授、馬恩教授和孫軍院士為論文共同通訊作者，參與該工作的還包括劉剛教授、薛德禎教授、楊洋副教授和博士生張東東、高少華、范曉軒和張航。西安交通大學(xué)金屬材料強(qiáng)度全國重點(diǎn)實驗室是該工作的唯一通訊單位和完成單位。該工作是西安交通大學(xué)材料學(xué)院外籍留學(xué)生首次以第一作者發(fā)表《Nature》文章。該工作得到了國家自然科學(xué)基金、111引智基地、陜西省科技創(chuàng)新團(tuán)隊項目、中央高校基本科研業(yè)務(wù)費(fèi)等項目資助。表征及測試工作得到西安交通大學(xué)分析測試共享中心、材料學(xué)院實驗技術(shù)中心和上海光源的大力支持。
